Hydraulik-Schraubkupplungen nach ISO 14541
Hydraulik-Schraubkupplungen nach ISO 14541 verbinden Kupplungshälfte und Stecker über ein manuell betätigtes Schraubgewinde. Die Norm definiert Abmessungen und Leistungsanforderungen für hydraulische Screw-to-Connect-Schnellkupplungen zum allgemeinen Gebrauch.
Der Schraubmechanismus ermöglicht eine mechanisch gesicherte Verbindung und eignet sich je nach Ausführung für Hydraulikanwendungen mit Druckimpulsen, Vibrationen oder eingeschlossenem Restdruck. Die angebotenen Produktvarianten können laut Produktangaben bis zu einem Restdruck von 50 bar gekuppelt werden. Der zulässige Betriebsdruck ist von Baugröße, Werkstoff und Anschlussart abhängig.
Das Sortiment umfasst Schraubkupplungen aus verzinktem Stahl oder Edelstahl mit Innengewinde sowie Ausführungen aus verzinktem Stahl mit direktem Rohranschluss oder Schott-Rohranschluss. Staubschutz, Ersatzdichtungen und Wartungswerkzeuge ergänzen die Kategorie.
Schraubmechanismus, Kupplungshälften und Restdruck
Eine vollständige Schraubkupplung besteht aus einer Loshälfte mit Handmutter und einer passenden Festhälfte derselben Baugröße. Beim Kuppeln werden beide Hälften angesetzt und über das Kupplungsgewinde vollständig miteinander verschraubt. Erst während des Verbindungsvorgangs öffnen die integrierten Ventile den Durchfluss.
Beim Trennen schließen die Ventile, bevor die Kupplungshälften vollständig voneinander gelöst werden. Dadurch wird der Austritt von Hydrauliköl konstruktiv reduziert. Der Verbindungsvorgang muss vollständig nach den Vorgaben des Herstellers ausgeführt werden.
ISO-14541-Kupplungen geeigneter Hersteller können innerhalb derselben genormten Baugröße austauschbar sein. Vor dem gemeinsamen Einsatz müssen jedoch Kupplungsgewinde, Baugröße, Anschlussmaße, Ventilausführung, Betriebsdruck und Medienverträglichkeit verglichen werden.
Werkstoffe, Anschlüsse und Betriebsdaten
Schraubkupplungen mit Innengewinde stehen aus galvanisch verzinktem Stahl und Edelstahl zur Auswahl. Bei den Stahlvarianten bestehen die Standarddichtungen laut Produktseite aus NBR. Die zulässigen Druck- und Temperaturwerte sind abhängig von der gewählten Baugröße.
Die Edelstahlvarianten sind für Anwendungen mit erhöhten Anforderungen an Korrosionsbeständigkeit vorgesehen. Ob sie für ein bestimmtes Medium oder eine bestimmte Umgebung geeignet sind, muss anhand sämtlicher medienberührter Werkstoffe und Dichtungen geprüft werden.

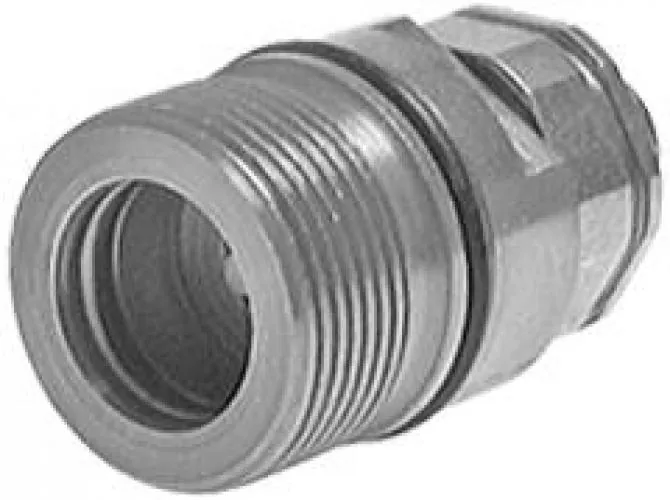

Ausführungen mit Rohranschluss werden über einen 24°-Konus nach ISO 8434-1 beziehungsweise DIN 2353 an Hydraulikrohre angeschlossen. Rohrdurchmesser sowie leichte oder schwere Baureihe müssen mit Überwurfmutter, Schneidring und Rohrleitung übereinstimmen.
Schott-Rohranschlüsse ermöglichen zusätzlich die Befestigung an einer Wand, Konsole oder Montageplatte. Der direkte Rohranschluss und der Schott-Rohranschluss sind unterschiedliche Bauformen und sollten in der Produktübersicht eindeutig benannt werden.
Einsatzbereiche, Staubschutz und Wartung
Hydraulik-Schraubkupplungen nach ISO 14541 werden in mobilen und stationären Hydrauliksystemen eingesetzt. Abhängig von Baugröße und Ausführung kommen sie unter anderem für Maschinen, Fahrzeuge, Hydraulikaggregate, Baumaschinen und industrielle Anlagen infrage. Maßgeblich sind Betriebsdruck, Druckimpulse, Durchfluss, Restdruck, Anschlussart und Umgebungsbedingungen.

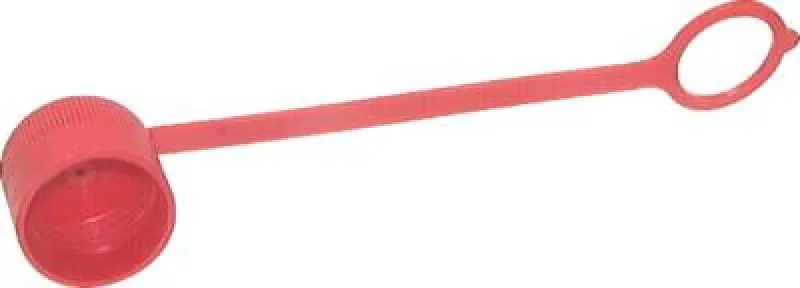

Staubschutzkappen und Staubschutzstopfen schützen getrennte Kupplungshälften vor Staub und Schmutz. Sie müssen passend zur jeweiligen Los- oder Festhälfte und zur richtigen Baugröße ausgewählt werden. Vor dem Verbinden sind die Anschlussflächen zu kontrollieren und zu reinigen.

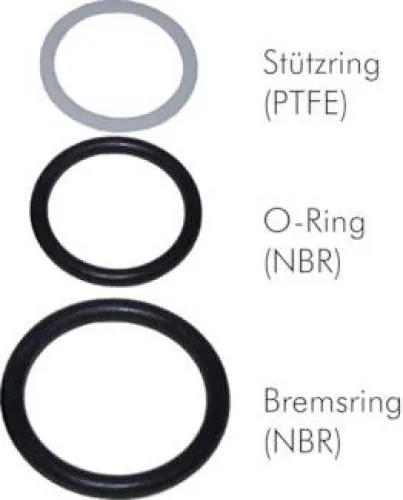

Die angebotenen Ersatzdichtungssätze bestehen aus O-Ring und Stützring. Sie müssen anhand der Kupplungsbaugröße und des vorhandenen Dichtungswerkstoffs ausgewählt werden. Das vierteilige O-Ring-Aushebset unterstützt die Demontage zugänglicher Dichtungen.
Das kombinierte Reparaturset enthält Dichtsätze für Hydraulik-Steckkupplungen nach ISO 7241-1 A und Schraubkupplungen nach ISO 14541 sowie ein Aushebwerkzeug. Vor Wartungsarbeiten muss das Hydrauliksystem vollständig drucklos gemacht und gegen unbeabsichtigte Druckbeaufschlagung gesichert werden.
