Waschgerätekupplungen, Drehgelenke & Schlauchhalter
Kupplungen und Drehgelenke für Waschgeräte
Die Kategorie umfasst Kupplungen für Waschgeräte-, Schaum- und Spritzpistolenschläuche, Heißwasser-Drehgelenke sowie Wandschlauchhalter. Die Kupplungen stehen je nach Produktgruppe mit oder ohne Absperrventil und in unterschiedlichen Anschlussausführungen zur Auswahl.
Drehgelenke reduzieren bei geeigneter Montage das Verdrehen von Schläuchen an Wasch- und Spritzpistolen. Verfügbar sind Ausführungen aus Messing, vernickeltem Messing oder Edelstahl mit Druckstufen von PN 30 bis PN 350. Die konkrete Druck- und Temperaturfreigabe richtet sich nach der ausgewählten Variante.
Vor der Bestellung müssen Anschlussprofil, Gewindeart, Gewindegröße, Betriebsdruck, Temperatur, Medium und Ventilausführung geprüft werden. Eine ähnliche Gewindegröße oder Steckerform reicht nicht aus, um die Kompatibilität mit einem bestimmten Hochdruckreiniger oder Zubehörsystem festzustellen.
Anschlussprofil und Kompatibilität richtig prüfen
Prüfen Sie zuerst den vorhandenen Anschluss am Gerät, Schlauch oder Zubehör. Benötigt werden die genaue Gewindebezeichnung, das Anschlussprofil, Innen- oder Außengewinde sowie die relevanten Abmessungen. Bei M22-Anschlüssen müssen zusätzlich Gewindesteigung und innere Anschlussmaße übereinstimmen.
Kärcher® M22 × 1,5, EASY!Lock, AVS und Quick Connect sind unterschiedliche Anschlusssysteme. Auch Zubehör für Kränzle oder WAP beziehungsweise Alto darf nur verwendet werden, wenn die konkrete Schnittstelle und die technischen Betriebsdaten übereinstimmen.
Die angebotenen Waschgerätekupplungen sind als unterschiedliche Kupplungs- und Steckertypen verfügbar. Varianten mit und ohne Absperrventil sind laut Produktangaben trotz ähnlicher Steckerabmessungen nicht miteinander kompatibel.
Kupplungen mit und ohne Absperrventil
Kupplungen ohne Absperrventil besitzen im getrennten Zustand einen offenen Durchgang. Vor dem Entkuppeln muss deshalb die Medienzufuhr abgeschaltet und das Leitungssystem vollständig drucklos gemacht werden. Die Edelstahlkupplungen für Schaum- und Spritzpistolen sind laut Produktseite bis maximal 200 bar und für Temperaturen von 0 °C bis +150 °C ausgelegt.
Die Kupplungen für Waschgeräteschläuche ohne Absperrventil besitzen FKM-Dichtungen. Für diese Produktgruppe werden maximal 250 bar und ein Temperaturbereich von 0 °C bis +150 °C angegeben.

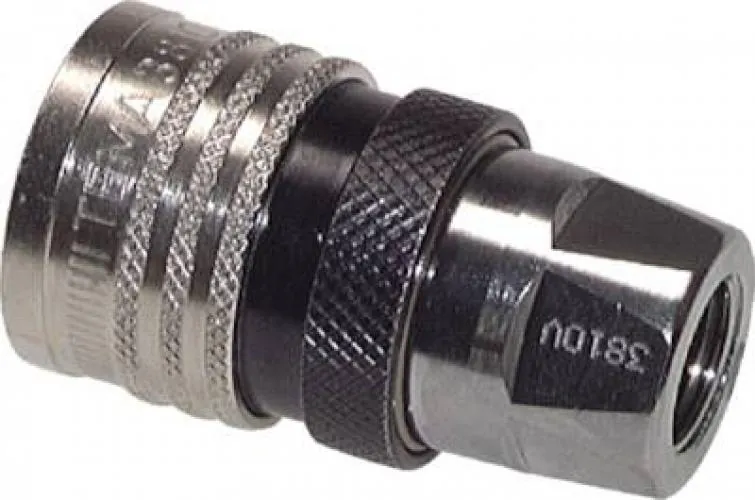

Kupplungen mit Absperrventil schließen den Durchfluss beim Trennen der passenden Kupplungshälften. Je nach Werkstoffvariante kommen NBR- oder FKM-Dichtungen zum Einsatz. Die Produktseite nennt maximal 300 bar sowie Temperaturbereiche von −40 °C bis +100 °C beziehungsweise bei der Edelstahlvariante bis +200 °C.
Maßgeblich sind immer die Werte der konkret ausgewählten Ausführung. Das Absperrventil ersetzt nicht das Drucklosmachen des Systems vor Montage- oder Wartungsarbeiten.
Heißwasser-Drehgelenke und Schlauchaufbewahrung
Heißwasser-Drehgelenke ermöglichen Dreh- und Schwenkbewegungen an geeigneten Wasser- und Hochdruckschläuchen. Sie werden beispielsweise zwischen Schlauch und Wasch- oder Spritzpistole eingesetzt, um das Verdrehen der Schlauchleitung zu reduzieren. Die vorhandenen Produktangaben sehen Dreh- und Schwenkbewegungen, jedoch keine permanente Rotation vor.
Für Anwendungen bis PN 30 stehen Drehgelenke aus Messing oder Edelstahl zur Auswahl. Die Produktseiten nennen Wasser als Medium und eine maximale Temperatur von +95 °C. Für höhere Drücke enthält die Kategorie eine leichte Messingausführung bis PN 220, eine schwere Ausführung aus vernickeltem Messing bis PN 275 und eine schwere Edelstahlausführung bis PN 350.

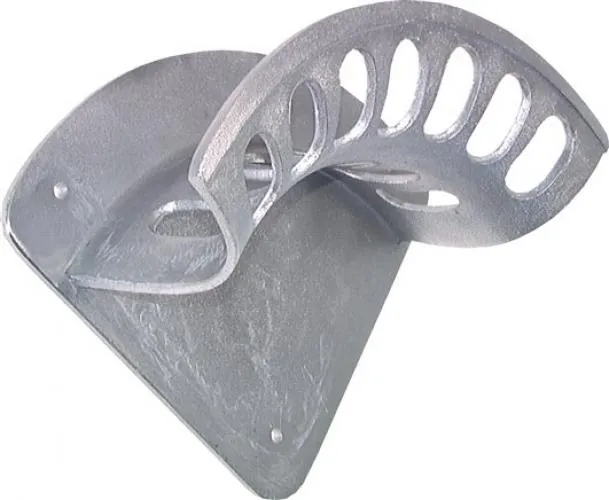

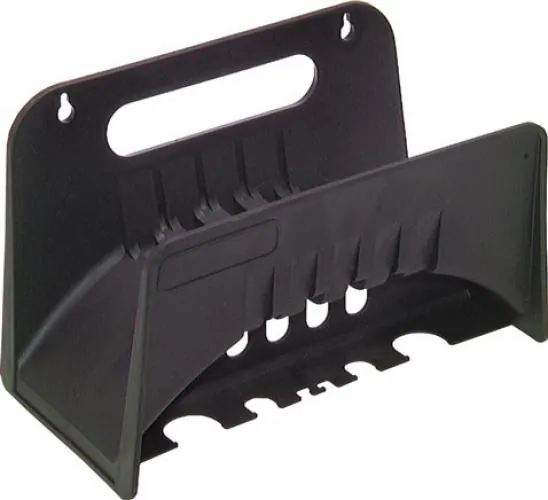

Wandschlauchhalter ermöglichen die geordnete Aufbewahrung von Schläuchen. Angeboten werden Ausführungen aus Kunststoff, Aluminium und Edelstahl in unterschiedlichen Abmessungen. Vor der Auswahl sind Schlauchlänge, Außendurchmesser, Gewicht, Montagefläche und Umgebungsbedingungen zu berücksichtigen.
Vor Arbeiten an Kupplungen oder Drehgelenken muss das System abgeschaltet, vollständig drucklos und ausreichend abgekühlt sein. Beschädigte, undichte oder schwergängige Bauteile dürfen nicht weiterverwendet werden.
