Kamlock-Kupplungen nach EN 14420-7 & A-A-59326
Kamlock-Hebelarmkupplungen für Schläuche und Rohrleitungen
Kamlock-Kupplungen, auch Camlock- oder Hebelarmkupplungen genannt, dienen zum schnellen Verbinden geeigneter Schlauch- und Rohrleitungen. Das System besteht aus einem Kupplungsstecker und einer Kupplungsdose mit zwei Hebelarmen. Der Stecker wird in die Dose eingesetzt und durch gleichmäßiges Schließen beider Hebel gegen die austauschbare Dichtung gepresst.
Das Sortiment umfasst Kupplungsdosen und Stecker mit Innengewinde, Außengewinde, Schlauchtülle oder Anschweißende. Ergänzend stehen Blindstecker, Verschlusskappen, IBC-Adapter, Stecker-Stecker-Verbinder, Sicherheitsausführungen, Ersatzdichtungen und Sicherungsketten zur Verfügung. Als Gehäusewerkstoffe werden Aluminium, Edelstahl und Polypropylen angeboten.
Für die Auswahl müssen Nennweite, Typ, Anschlussart, Gewindeausführung, Werkstoff und Dichtung berücksichtigt werden. Ebenso sind Medium, Konzentration, Temperatur, Betriebsdruck und die Art der Schlauchbefestigung zu prüfen. Die übereinstimmende Nennweite und eine passende Kupplungsgeometrie allein bestätigen weder die Medienbeständigkeit noch die vollständige Eignung der Verbindung.
Aluminium, Edelstahl oder Polypropylen auswählen
Kamlock-Kupplungen aus Aluminium eignen sich je nach Produktausführung für zahlreiche allgemeine Industrie-, Wasser- und Mineralölanwendungen. Das geringe Gewicht erleichtert die Handhabung größerer Schlauchleitungen. Die konkrete Medienbeständigkeit muss vor dem Einsatz anhand der Werkstoff- und Produktdaten geprüft werden.
Edelstahlvarianten kommen für Anwendungen infrage, bei denen eine erhöhte Korrosions- oder Chemikalienbeständigkeit erforderlich ist. Angeboten werden Kupplungen aus Edelstahl 1.4401 beziehungsweise 1.4408 mit Gewinde, Schlauchtülle, Anschweißende oder als Verschlusskappe. Ausführungen mit Sicherheitsverriegelung ermöglichen eine zusätzliche Sicherung der geschlossenen Hebelarme.
Polypropylenkupplungen sind leicht und gegenüber ausgewählten Chemikalien beständig. Sie stehen mit Innengewinde, Außengewinde, Schlauchtülle, IBC-Anschluss und als Verschlusskomponenten zur Verfügung. Chemikalie, Konzentration, Temperatur und Betriebsdruck müssen mit den produktspezifischen Beständigkeitsdaten abgeglichen werden.
Für die Abdichtung stehen je nach Artikel Standard- und Sonderdichtungen aus unterschiedlichen Werkstoffen zur Verfügung. NBR, EPDM, FKM sowie PTFE-ummantelte Varianten besitzen unterschiedliche Beständigkeiten. Der geeignete Dichtungswerkstoff muss für das eingesetzte Medium und den vorgesehenen Temperaturbereich ausgewählt werden.
Kamlock-Typen A, B, C, D, E und F

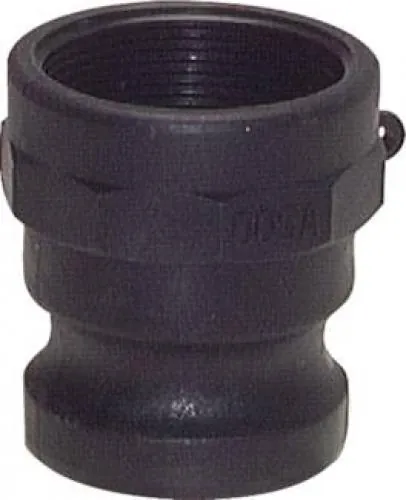

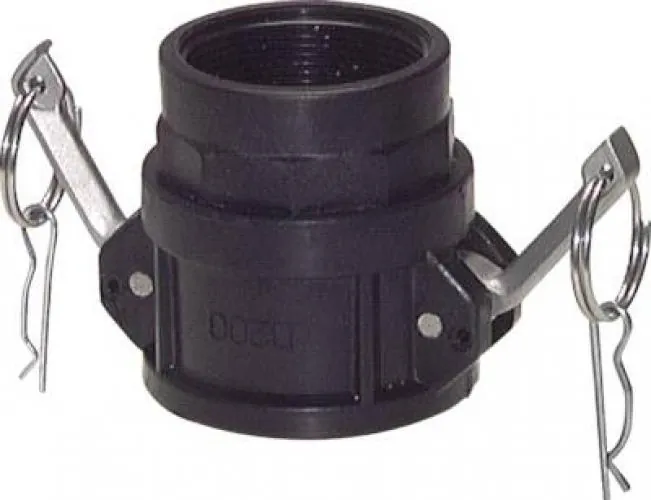

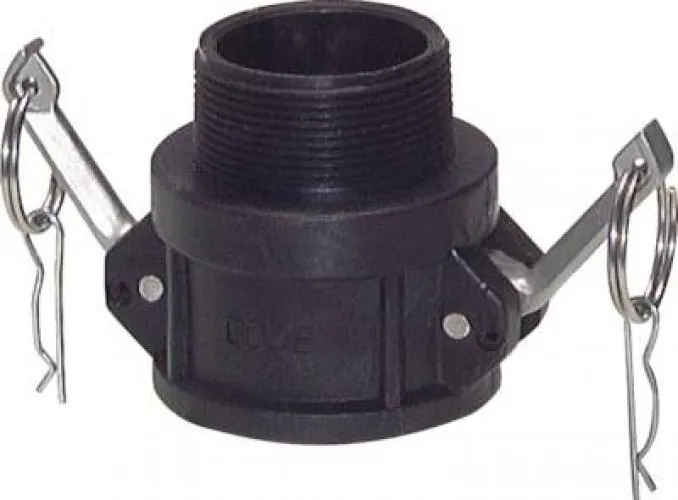

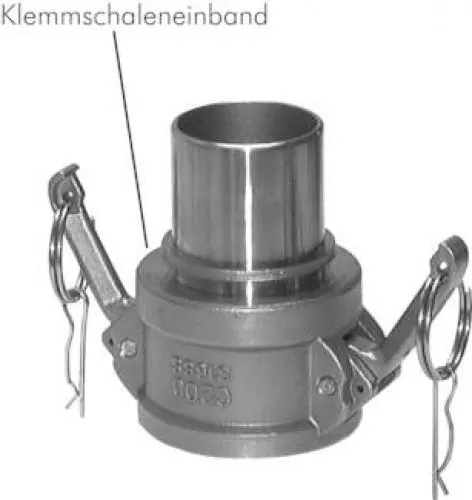

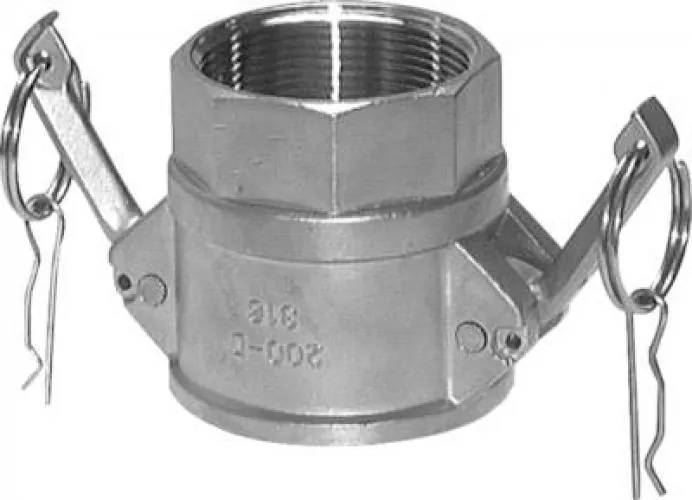

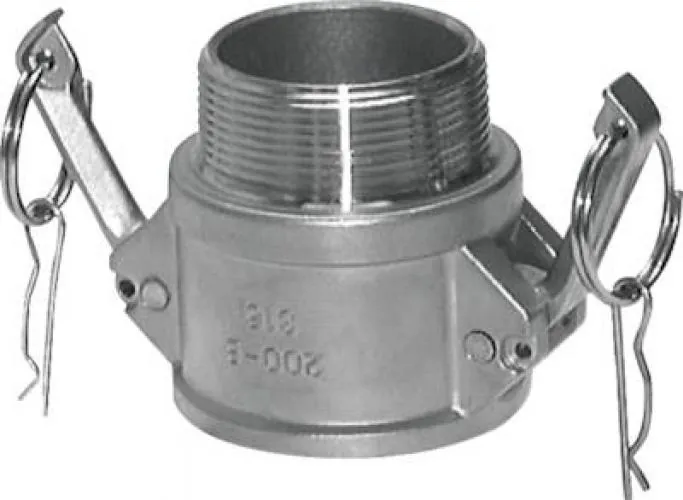

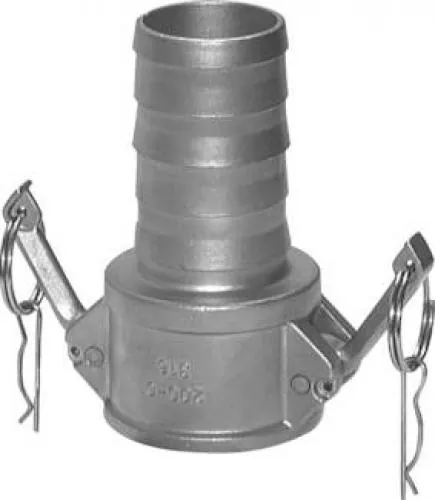

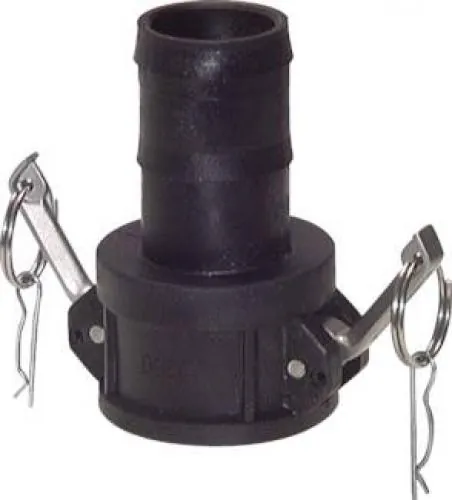

Typ A ist ein Kupplungsstecker mit Innengewinde. Typ B bezeichnet eine Kupplungsdose mit Außengewinde. Typ C kombiniert eine Kupplungsdose mit einer Schlauchtülle, während Typ D eine Kupplungsdose mit Innengewinde besitzt.

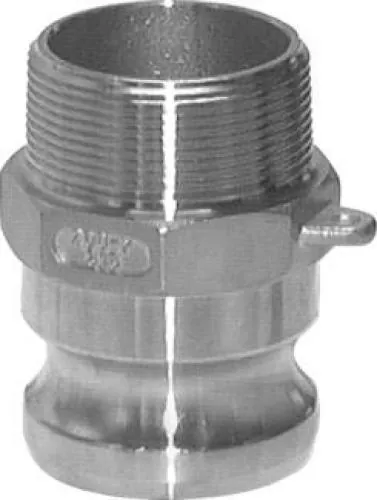

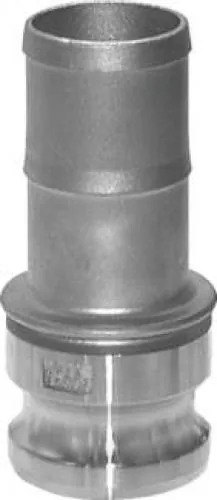

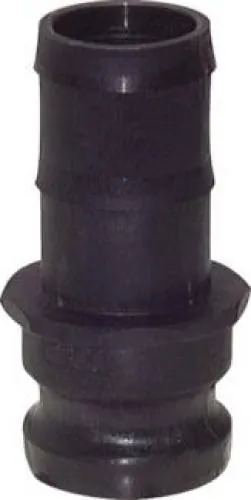

Typ E ist ein Kupplungsstecker mit Schlauchtülle. Typ F kombiniert einen Kupplungsstecker mit Außengewinde. Typ DP dient als Blindstecker für Kupplungsdosen. Typ DC ist eine Verschlusskappe für passende Kupplungsstecker.
Zusätzlich enthält das Sortiment Stecker-Stecker-Verbinder, weitere Adapterbauformen, Anschweißenden und einen IBC-Adapter mit S60×6-Gewinde. Bei diesen Sonderausführungen müssen Typbezeichnung, Anschlussseite und Maßangaben anhand der jeweiligen Produktzeichnung geprüft werden.
Für eine Verbindung müssen Kupplungsstecker und Kupplungsdose dieselbe passende Nennweite besitzen. Komponenten nach EN 14420-7 können auf der Kupplungsseite mit entsprechend ausgeführten Camlock-Komponenten kompatibel sein. Gewinde, Schlauchstutzen, Dichtungen, Hebel, Sicherungen und weitere Konstruktionsmerkmale sind jedoch nicht allein durch die historische MIL-C-27487 identisch festgelegt.
Kamlock-Kupplungen sicher verbinden und betreiben
Vor dem Kuppeln müssen Kupplungsstecker, Kupplungsdose, Dichtung, Nut, Hebelarme und Sicherungselemente sauber und unbeschädigt sein. Der Stecker ist vollständig und gerade in die Kupplungsdose einzusetzen. Anschließend werden beide Hebel gleichmäßig bis in die vorgesehene Endposition geschlossen.

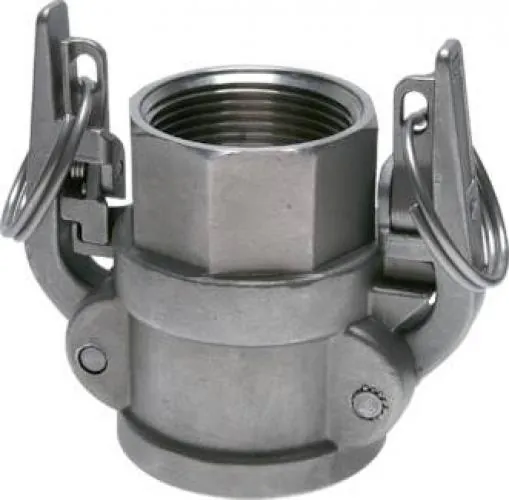

Bei Sicherheitsausführungen müssen die vorhandenen Verriegelungselemente vollständig einrasten. Sind Bohrungen für zusätzliche Sicherungsclips oder Sicherungselemente vorgesehen, dürfen nur geeignete und für die jeweilige Ausführung bestimmte Teile verwendet werden. Verschlusskappen und Blindstecker sind ebenfalls entsprechend ihrer Konstruktion zu sichern.
Kamlock-Kupplungen besitzen üblicherweise keine integrierte Absperrfunktion. Vor dem Öffnen müssen die Medienzufuhr geschlossen und die Leitung vollständig drucklos sowie erforderlichenfalls entleert werden. Das System darf nur für Medien, Drücke und Temperaturen eingesetzt werden, die für Gehäuse, Dichtung, Schlauch, Befestigung und sämtliche weiteren Komponenten freigegeben sind.
Kamlock-Kupplungen dürfen nicht ohne ausdrückliche produktspezifische Freigabe für Druckluft, Dampf, Flüssiggas oder andere besonders gefährliche Medien eingesetzt werden. Bei Gefahrstoffen sind zusätzlich die betrieblichen Sicherheitsvorgaben und die Anforderungen an Rückhaltung, Erdung, Potentialausgleich und persönliche Schutzausrüstung zu beachten.
