Hydraulikkupplungen ISO 7241-1 A & Zubehör
Hydraulikkupplungen nach ISO 7241-1 Serie A
Hydraulikkupplungen nach ISO 7241-1 Serie A dienen dem schnellen Verbinden und Trennen von Leitungen in mobilen und stationären Hydrauliksystemen. Das genormte ISO-A-Steckprofil ist insbesondere in der Landtechnik, Forsttechnik, Baumaschinentechnik und allgemeinen Hydraulik verbreitet.
In dieser Kategorie stehen Kupplungen und passende Kupplungsstecker aus verzinktem Stahl mit Innengewinde, direktem Rohranschluss oder Schott-Rohranschluss zur Auswahl. Ergänzt wird das Sortiment durch Staubschutzkappen, Ersatzdichtungen, ein O-Ring-Aushebset, ein Reparaturset für Steck- und Schraubkupplungen sowie selbstzentrierende Hydraulik-Dichtringe.
Prüfen Sie vor der Bestellung Baugröße, Kupplungshälfte, Anschlussart, Rohrabmessung, Druckstufe und Dichtungswerkstoff. Kupplung und Stecker müssen demselben ISO-A-Profil und derselben Baugröße entsprechen. Baugröße 1 und Baugröße 2A gehören laut Produktangaben nicht zum genormten Abmessungsbereich der ISO 7241-1 A.
ISO-A-Steckprofil, Kupplung und Stecker
ISO 7241 legt Anschlussmaße und grundlegende Leistungsanforderungen für hydraulische Schnellkupplungen der Serien A und B fest. Die im Markt weiterhin verwendete Bezeichnung ISO 7241-1 A wird häufig zu ISO A oder Serie A verkürzt.
Eine vollständige Verbindung besteht aus einer Kupplungsdose und einem passenden Kupplungsstecker derselben Serie und Baugröße. Die angebotenen Ausführungen besitzen eine Kugelverriegelung und absperrende Ventile. Beim Kuppeln werden die Ventile geöffnet, beim Trennen schließen sie die jeweiligen Leitungsseiten.
Eine Push-Pull- beziehungsweise Abreißfunktion setzt eine dafür konstruierte Kupplungsdose und eine geeignete Befestigung voraus. Sie darf nicht allein aus der Bezeichnung ISO 7241-1 A abgeleitet werden.
Produkte verschiedener Hersteller können innerhalb derselben genormten ISO-A-Baugröße kombinierbar sein. Vorher müssen jedoch Profil, Abmessungen, Druckstufe, Durchfluss und technische Ausführung verglichen werden.
Anschlussarten und technische Auswahl

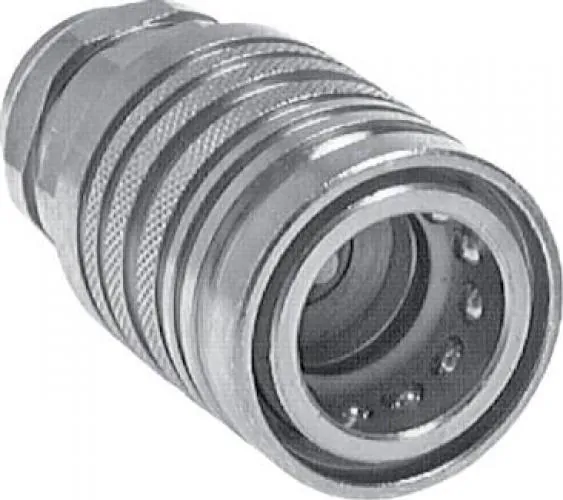

Kupplungen mit Innengewinde ermöglichen den Anschluss an passende Hydraulikverschraubungen, Adapter oder Leitungsanschlüsse. Je nach Produktvariante stehen Kupplungsdosen und Kupplungsstecker in unterschiedlichen ISO-A-Baugrößen und Gewindeabmessungen zur Auswahl.

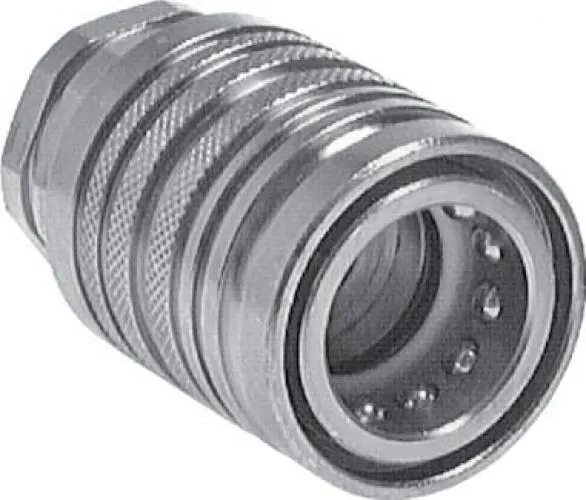

Ausführungen mit Rohranschluss besitzen einen 24°-Konus nach ISO 8434-1 beziehungsweise DIN 2353. Für die Montage werden passende Überwurfmuttern und Schneidringe benötigt. Rohrdurchmesser sowie leichte oder schwere Baureihe müssen mit dem vorhandenen Rohrsystem übereinstimmen.
Schott-Rohranschlüsse ermöglichen die Durchführung und Befestigung an einer Wand, Konsole oder Montageplatte. Sie kombinieren einen 24°-Rohranschluss mit einem Schottgewinde und einer Kontermutter.
Die Kupplungen bestehen aus galvanisch verzinktem, Cr(VI)-freiem Stahl und sind serienmäßig mit NBR-Dichtungen ausgestattet. Die Produktseiten nennen abhängig von Baugröße und Ausführung Betriebsdrücke bis 350 bar sowie einen Temperaturbereich von −20 °C bis +100 °C. Maßgeblich sind die Daten der ausgewählten Variante.
Einsatzbereiche, Schutz und Kupplungswartung
Hydraulikkupplungen der Serie A werden unter anderem an landwirtschaftlichen Maschinen, Forstmaschinen, Baumaschinen, kommunalen Fahrzeugen und weiteren mobilen oder stationären Hydraulikanlagen eingesetzt. Die konkrete Eignung richtet sich nach Baugröße, Druckstufe, Durchfluss, Anschlussart und Umgebungsbedingungen.

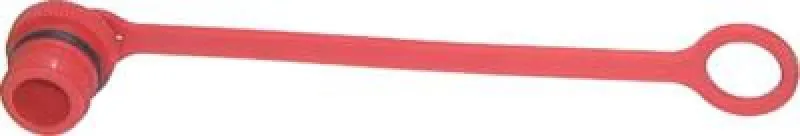

Staubschutzkappen schützen unverbundene Kupplungsdosen vor Staub und Schmutz. Die angebotenen roten Ausführungen erleichtern zusätzlich die optische Kennzeichnung von Anschlüssen. Vor jedem Kuppelvorgang müssen die Anschlussflächen kontrolliert und gereinigt werden.

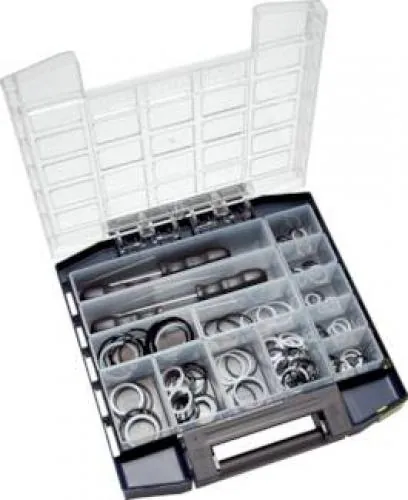

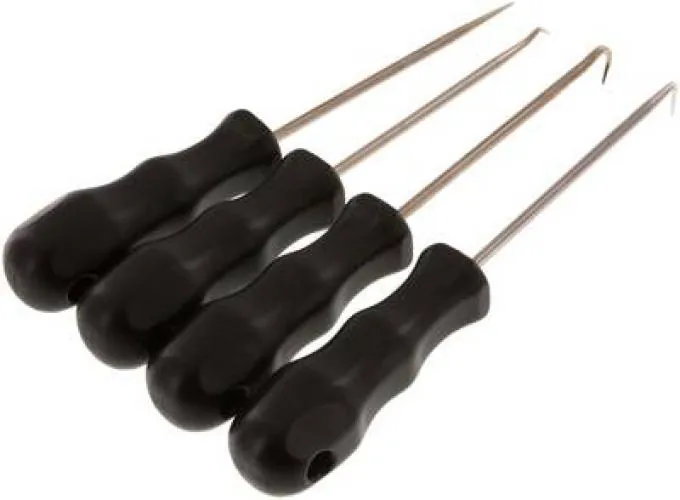

Die Ersatzdichtungssätze bestehen aus O-Ring und Stützring und müssen passend zur jeweiligen Kupplungsbaugröße ausgewählt werden. Das vierteilige O-Ring-Aushebset unterstützt den Ausbau zugänglicher Dichtungen. Das umfangreiche Reparaturset enthält Dichtsätze für Hydraulik-Steckkupplungen nach ISO 7241-1 A und Schraubkupplungen nach ISO 14541 sowie das erforderliche Aushebwerkzeug.
Die metrischen und zölligen Hydraulik-Dichtringe sind für geeignete Schraubverbindungen bestimmt. Sie sind keine universellen Ersatzdichtungen für das Innere der ISO-A-Kupplungen. Vor Wartungsarbeiten muss das Hydrauliksystem vollständig drucklos gemacht und gegen unbeabsichtigte Druckbeaufschlagung gesichert werden.
Wir haben auch passende Hydraulikfittinge, Hydraulikkugelhähne oder passende Schneidringverschraubungen sowie Schläuche im Programm. Jetzt entdecken und online bestellen!
