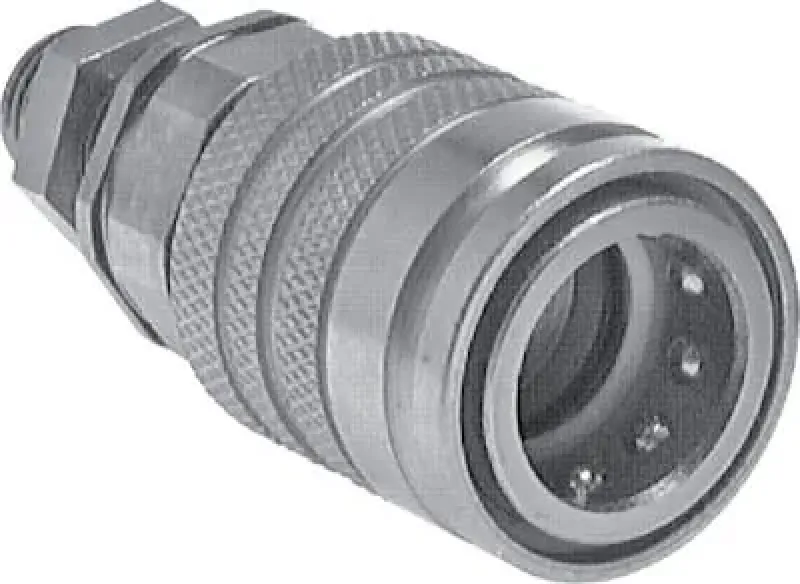

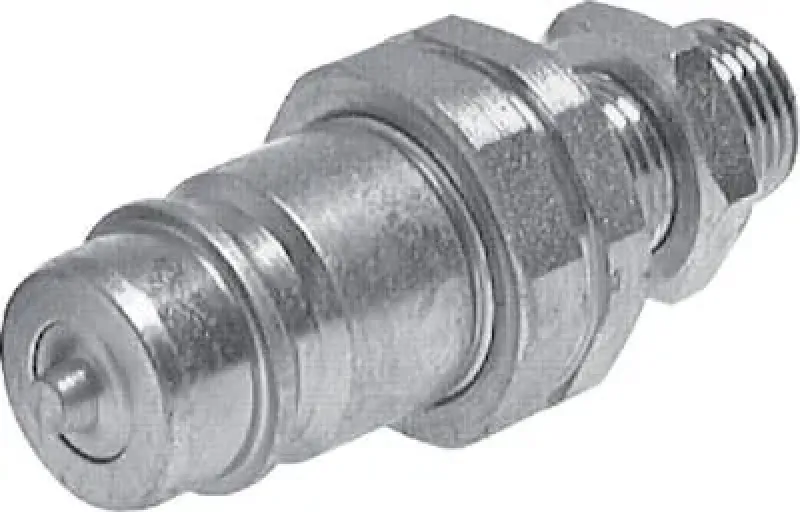

Robuste Hydraulik-Schnellkupplung aus verzinktem Stahl mit Schott-Rohranschluss nach ISO 7241-1 A
Unsere Hydraulikkupplungen mit Schott-Rohranschluss sind die ideale Lösung für allgemeine hydraulische Anwendungen, bei denen eine feste Rohrverlegung durch eine Wand oder Montageplatte (Schottwand) realisiert werden muss. Gefertigt aus hochfestem, verzinktem Stahl, widerstehen sie gängigen Betriebsdrücken und mechanischen Belastungen.
Das Design entspricht der internationalen Norm ISO 7241-1 Serie A (ISO-A Standard), was die Kompatibilität mit Kupplungen anderer Hersteller gewährleistet. Die bewährte Kugelverriegelung und die Ventilkonstruktion ermöglichen eine einfache, einhändige Verbindung (Push-to-Connect). Ein integriertes Ventil minimiert den Ölverlust beim An- und Abkuppeln.
Die Anbindung an das Hydraulikrohr erfolgt über einen 24°-Konus nach ISO 8434-1 (DIN 2353). Die Kupplung verfügt über ein Schottgewinde mit Kontermutter für eine einfache und sichere Montage in der Durchführung. Wir bieten diese Kupplungen in allen gängigen Größen (DN 6 bis DN 25) an.
Technische Kernmerkmale:
Produkttyp: Hydraulik-Schnellkupplung (Schott-Rohranschluss).
Norm: ISO 7241-1 A (ISO-A Standard) & ISO 8434-1.
Material: Stahl, galvanisch verzinkt (Cr(VI)-frei).
Dichtung: NBR (Nitril-Butadien-Kautschuk) serienmäßig.
Druckbereich (typ.): Bis zu 350 bar (je nach Größe).
Funktion: Feste, durch eine Wand geführte Installation.
Vorteile und technische Highlights:
Internationaler Standard: Volle Kompatibilität mit ISO-A Systemen.
Einhändige Bedienung: Einfaches An- und Abkuppeln (Push-to-Connect).
Sichere Schottmontage: Inklusive Kontermutter für wackelfreie Installation.
Korrosionsschutz: Verzinkte Oberfläche für lange Lebensdauer im Außenbereich.
Feste Installation: Für die Montage mit Hydraulikrohren (24°-Konus).
Wählen Sie unsere Hydraulikkupplungen nach ISO 7241-1 A mit Schott-Rohranschluss für eine sichere, effiziente und langlebige Hydraulikinstallation.
Werkstoffe:
Stahl verzinkt, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +100°C
Vorteile:
•strömungsgünstige Ausbildung des Durchlassbereiches, •Push-Pull-Ausführung: Kupplung kann durch Drücken oder Ziehen der Hülse entkuppelt werden
Baugröße 1 und Baugröße 2A nicht nach ISO 7241-1 A genormt!
Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
