CEJN® Multi-Link-System & Zubehör für Druckluft
CEJN® Multi-Link-System für modulare Druckluftanschlüsse
Das CEJN® Multi-Link-System ermöglicht den kompakten Aufbau mehrerer Druckluftanschlüsse an einem gemeinsamen Versorgungspunkt. Die modularen Auslasssegmente können für neue Druckluftentnahmestellen oder zur übersichtlicheren Anordnung bestehender Anschlüsse eingesetzt werden.

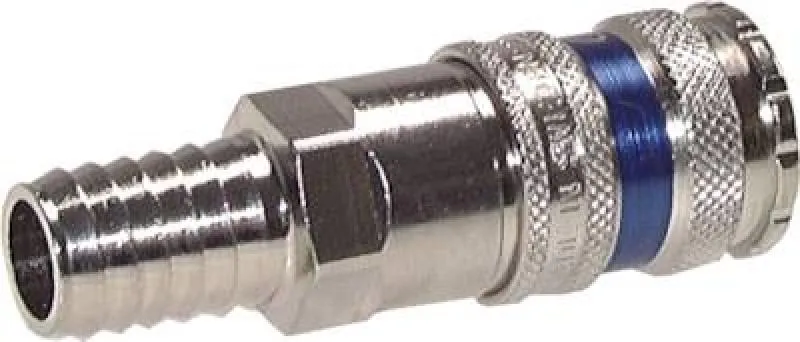

Das Sortiment umfasst ein CEJN® Multi-Link-Verteilersystem sowie passende Standard- und eSafe-Kupplungsdosen. Zusätzlich stehen Stream-Line-Kupplungen und Kupplungsstecker mit Überwurfmutter sowie vormontierte CEJN®-Spiralschläuche zur Verfügung.
Das Multi-Link-Verteilersystem besteht aus verzinktem Stahl beziehungsweise Zinkkomponenten und besitzt NBR-Dichtungen. Je nach gewählter Ausführung können unterschiedliche CEJN®-Kupplungsvarianten und eine verschiedene Anzahl von Druckluftabgängen vorgesehen sein.
Vor der Auswahl müssen Kupplungsserie, tatsächliche Nennweite, Sicherheitsfunktion, Anschlussart, Anzahl der benötigten Abgänge, Betriebsdruck und Temperaturbereich geprüft werden. Zubehör und Schlauchsets müssen zur gewählten CEJN®-Kupplungsserie und zum vorhandenen Druckluftsystem passen.
Aufbau & Erweiterung des CEJN® Multi-Link-Systems
Das CEJN® Multi-Link-System besteht aus miteinander verbundenen Auslasssegmenten für die zentrale Bereitstellung mehrerer Druckluftanschlüsse. Die Segmente ermöglichen einen kompakten Verteileraufbau an Arbeitsplätzen, Maschinen oder anderen geeigneten Montageflächen.
Das angebotene Multi-Link-Verteilersystem besteht aus verzinktem Stahl und Zinkkomponenten. Zwischen den Segmenten kommen NBR-Dichtungen zum Einsatz. Im Lieferumfang ist ein optional montierbarer Gewindeausgang G 1/2" vorgesehen, über den weitere dafür geeignete Systemkomponenten angeschlossen werden können.
Je nach gewählter Ausführung ist das System mit einer unterschiedlichen Anzahl und Art von Kupplungsdosen erhältlich. Die einzelnen Abgänge sind schwenkbar ausgeführt, damit angeschlossene Schläuche ausgerichtet und geführt werden können.
Vor der Montage sind Anzahl und Ausführung der Abgänge, Anschlussgewinde, Befestigung, verfügbarer Volumenstrom und die technischen Daten des gesamten Druckluftsystems zu prüfen. Veränderungen oder Erweiterungen dürfen nur mit dafür geeigneten CEJN®-Systemkomponenten erfolgen.
Kupplungsserien, Zubehör & technische Betriebsdaten
Das CEJN® Multi-Link-System ist mit unterschiedlichen CEJN®-Kupplungsserien und Nennweiten erhältlich. Bei den Produkten dieser Kategorie stehen insbesondere Ausführungen im Bereich NW 7,2 beziehungsweise der tatsächlichen CEJN®-Nennweite 7,6 mm im Mittelpunkt.

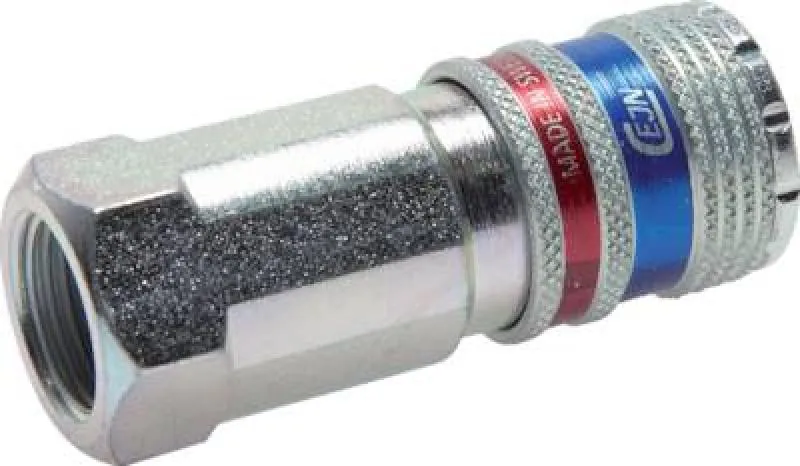

Standard-Kupplungsdosen und eSafe-Sicherheitskupplungen besitzen unterschiedliche Funktionen und technische Betriebsdaten. eSafe-Ausführungen bauen den Druck vor der vollständigen Trennung ab und reduzieren dadurch das Risiko eines zurückschlagenden Schlauchendes.
Für das angebotene Multi-Link-Verteilersystem ist ein Betriebsdruck von 0 bis 16 bar angegeben. Der Temperaturbereich des Verteilerkörpers reicht von -20 °C bis +100 °C; bei Ausführungen mit Sicherheitskupplungen ist die angegebene maximale Temperatur von +80 °C zu berücksichtigen.
Das System ist für Druckluft vorgesehen. Die offizielle CEJN®-Produktgruppe nennt je nach konkreter Ausführung zusätzlich neutrale Gase. Eine Verwendung mit anderen Medien darf nur erfolgen, wenn sie in den technischen Herstellerdaten der gewählten Ausführung ausdrücklich freigegeben ist.
Anwendungsbereiche in Industrie und Werkstatt
Das CEJN® Multi-Link-System kann an Arbeitsplätzen eingesetzt werden, an denen mehrere Druckluftanschlüsse an einem gemeinsamen Versorgungspunkt benötigt werden. Mögliche Einsatzbereiche sind Werkstätten, Produktions- und Montagebereiche, Maschinenarbeitsplätze und technische Prüfeinrichtungen.
Die modularen Verteilersegmente ermöglichen die Anordnung mehrerer Kupplungsdosen an einer kompakten Entnahmestelle. Schwenkbare Auslässe unterstützen die Ausrichtung angeschlossener Druckluftschläuche.
Passende Standardkupplungen eignen sich für allgemeine Druckluftanschlüsse. eSafe-Sicherheitskupplungen bieten zusätzlich eine Druckentlastung vor der vollständigen Trennung. Stream-Line-Anschlüsse und vormontierte Spiralschläuche ermöglichen den Aufbau geeigneter Schlauchverbindungen innerhalb des CEJN®-Systems.
Bei gleichzeitig betriebenen Druckluftverbrauchern muss der gemeinsame Luftbedarf berücksichtigt werden. Zuleitung, Verteiler, Kupplungen und Schläuche sind so auszulegen, dass Betriebsdruck und benötigter Volumenstrom an den einzelnen Entnahmestellen bereitgestellt werden können.
