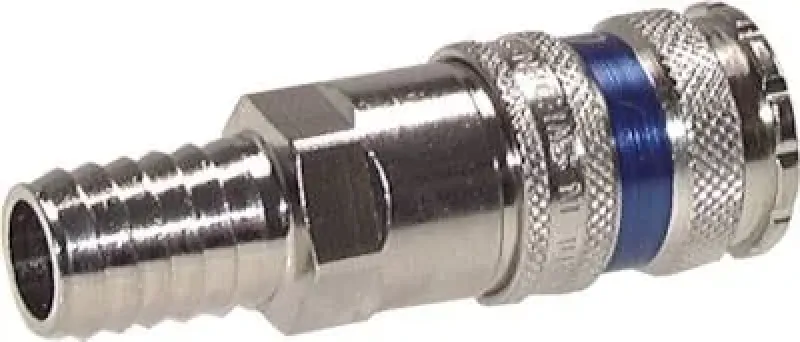

Kupplungsdosen CEJN® mit Schlauchtülle, Kugelverriegelung, NW 7,2, Stahl verzinkt, verschiedene Größen

Hochwertige CEJN® Kupplungsdosen NW 7,2 aus Stahl verzinkt mit Kugelverriegelung und Schlauchtülle

Unsere CEJN® Schnellkupplungsdosen der weit verbreiteten CEJN® Serie 320 sind für den professionellen Einsatz in industriellen Druckluftnetzen konzipiert. Gefertigt aus robustem, verzinktem Stahl, bieten sie eine hohe Belastbarkeit und Zuverlässigkeit für Standard-Werkstattanwendungen. Die Kugelverriegelung sorgt für eine sichere Verbindung und die Kupplung ist als Sicherheitskupplung (eSafe) ausgelegt, die eine Druckentlastung vor dem Entkuppeln ermöglicht.

Die Ausführung mit Schlauchtülle ermöglicht die direkte, einfache Konfektionierung von Industrieschläuchen mittels Schlauchschellen oder Klemmen, ohne zusätzliche Gewindefittings. Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 7,2 (z.B. nach DIN EN ISO 4414) und mit vielen anderen Herstellern austauschbar.

Technische Kernmerkmale:

• Marke: CEJN® (Serie 320).

• Produkttyp: Schnellkupplungsdose / Sicherheitskupplungsdose mit Schlauchtülle und Kugelverriegelung.

• Nennweite (NW): 7,2 mm (tatsächliche Nennweite beträgt laut Landefeld 7,6 mm).

• Material: Körper: Stahl verzinkt (teilweise Messing verzinkt bei bestimmten Varianten).

• Schlauchanschluss: Verfügbar für Schlauch-Innendurchmesser (ID) 6 mm, 9 mm, 10 mm und 13 mm (wählbar).

• Betriebsdruck: Max. 16 bar.

• Temperaturbereich: -20 °C bis +80 °C (abhängig vom Dichtungsmaterial NBR und Schlauch).

• Durchfluss: 2250 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Markenqualität: Zuverlässige Industriequalität vom schwedischen Hersteller CEJN®.

• Sicherheitsfunktion: Entlüftet vor dem Trennen der Verbindung (eSafe-Technologie).

• Hohe Durchflusskapazität: Optimiert für effizienten Luftdurchsatz.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 7,2 Steckern (z.B. Rectus 25, Festo 07).

Wählen Sie im Dropdown die passende CEJN® Kupplungsdose NW 7,2 mit Schlauchtülle, um eine sichere, robuste und effiziente Druckluftversorgung in Ihren Systemen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet, 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss***:
Bolzenverriegelung: 1100 l/min (Option -BA: 800 l/min), Kugelverriegelung: 1850 l/min (Option -BA: 750 l/min), Kugelverriegelung/Kunststoffhülse: 2100 l/min

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

Optional:
Körper aus 1.4404 -ES4AKV, verwendbar für Stecker beidseitig absperrend -BA
