Original GEKA® Kupplungen 40 mm & Systemzubehör

GEKA®, GEKA® plus und Edelstahl richtig auswählen

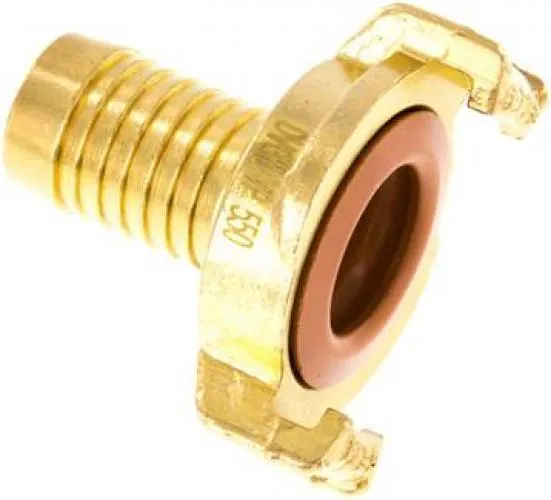

Original GEKA® Kupplungen aus Messing stehen mit Schlauchtülle, Innengewinde und Außengewinde zur Verfügung. Je nach Produktausführung sind sie für Wasser sowie weitere ausdrücklich freigegebene Medien geeignet. Zulässiger Betriebsdruck, Temperaturbereich und Dichtungswerkstoff müssen den jeweiligen Produktdaten entnommen werden.

GEKA®-plus-Ausführungen sind für höhere technische Anforderungen konzipiert. Die in dieser Kategorie angebotenen Trinkwasservarianten sind im Produkttitel gesondert gekennzeichnet. Für Trinkwasser dürfen ausschließlich Kupplungen, Dichtungen, Schläuche und weitere Komponenten eingesetzt werden, deren aktuelle Werkstoff- und Zertifikatsunterlagen die konkrete Verwendung abdecken.

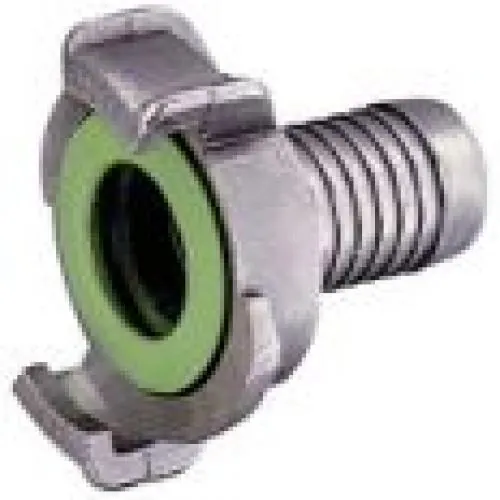

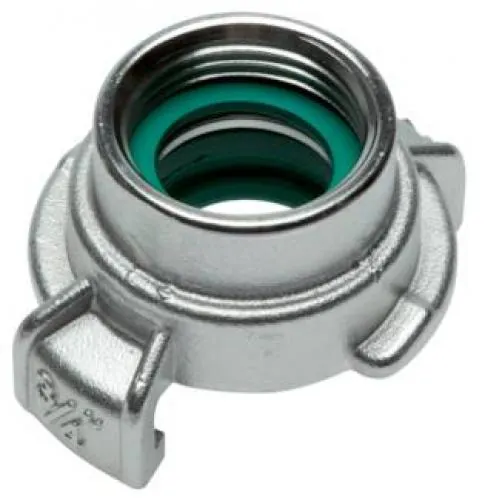

Edelstahlkupplungen sind für Anwendungen vorgesehen, bei denen eine erhöhte Korrosions- oder Medienbeständigkeit erforderlich ist. Die angebotenen Edelstahlvarianten stehen mit Schlauchtülle, Innengewinde, Außengewinde und als Blindkupplung zur Verfügung. Auch bei Edelstahl muss die Eignung für das verwendete Medium produktbezogen geprüft werden.

Anschlussarten und Bauformen der GEKA® Kupplungen

Kupplungen mit Schlauchtülle werden passend zum Innendurchmesser des Schlauchs ausgewählt. Der Schlauch muss mit einer geeigneten Schlauchschelle, Klemme oder Presshülse fachgerecht befestigt werden. Die zulässigen Betriebswerte der gesamten Schlauchleitung richten sich nach dem jeweils schwächsten Bauteil.

Kupplungen mit Innen- oder Außengewinde verbinden das 40-mm-Klauensystem mit Armaturen, Rohrleitungen, Pumpen oder Geräten. Vor der Bestellung müssen Gewindeart und Gewindegröße eindeutig bestimmt werden. Erforderliche Gewindeabdichtungen sind entsprechend der Anschlusskonstruktion und dem verwendeten Medium auszuwählen.

Drehbare Kupplungen ermöglichen eine Relativbewegung am Anschluss und können dadurch die Übertragung von Schlauchdrall reduzieren. Winkelkupplungen verändern die Leitungsrichtung um 90 Grad. Sicherheitskupplungen besitzen eine zusätzliche Verriegelung gegen unbeabsichtigtes Öffnen. Blindkupplungen verschließen ungenutzte Anschlüsse, während Y-Verteiler einen Zulauf auf zwei Abgänge verteilen.

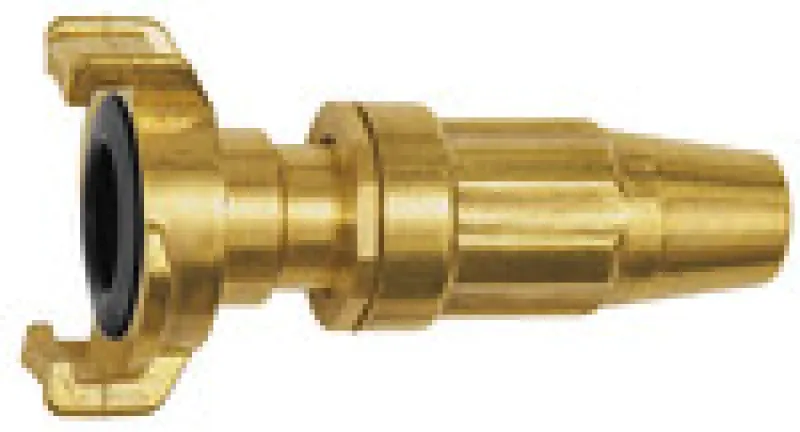

Schlauchspritzen stehen sowohl mit direkter Schlauchtülle als auch mit Anschluss für eine passende Klauenkupplung zur Verfügung. Ersatzdichtungen aus NBR und FKM sowie Edelstahlketten für Verschlusskappen ermöglichen die Wartung und Ergänzung vorhandener GEKA®-Systemkomponenten.

Original GEKA® Kupplungen sicher verbinden und betreiben

Vor dem Verbinden sind Klauen, Sicherungsnoppen, Dichtflächen und Dichtungsring auf Verschleiß, Verschmutzung und Beschädigungen zu prüfen. Beide Kupplungshälften müssen vollständig zusammengedrückt und bis zur vorgesehenen Verriegelungsposition verdreht werden. Sicherheitskupplungen sind zusätzlich entsprechend ihrer jeweiligen Konstruktion mechanisch zu verriegeln.

Der einheitliche Klauenabstand von 40 mm ermöglicht die Verbindung geeigneter GEKA®-Systemkomponenten. Dennoch müssen Werkstoff, Dichtung, Betriebsdruck, Temperatur, Medium und Anschlussgröße für die jeweilige Anwendung geeignet sein. Eine passende Geometrie allein bestätigt weder die Medienbeständigkeit noch die Trinkwassereignung.

Original GEKA® Kupplungen mit 40 mm Klauenabstand dürfen nicht mit Kompressorkupplungen nach DIN 3489 mit 42 mm oder Sandstrahlkupplungen mit 58 mm Klauenabstand verbunden werden. Vor dem Öffnen einer nicht absperrenden Verbindung ist die Medienzufuhr zu schließen und die Leitung vollständig drucklos zu machen. Verschlissene Dichtungen und beschädigte Kupplungen müssen vor dem weiteren Betrieb ersetzt werden.
