Parker® Schnellkupplungen NW 7,2 aus POM – Serie 48
Parker® Schnellverschluss-Kupplungen Serie 48 aus POM
Die Parker® Schnellverschluss-Kupplungen der Serie 48 besitzen ein Kunststoff-Kupplungsprofil mit einer Nennweite von etwa 7 mm, das in dieser Kategorie als NW 7,2 geführt wird. Das Sortiment umfasst Kupplungsdosen und passende Kupplungsstecker aus schwarzem POM mit Innengewinde, Außengewinde oder Schlauchtülle.
Durch die unterschiedlichen Anschlüsse lassen sich die Kupplungen mit Gewindebauteilen, Geräten, Armaturen und geeigneten Schläuchen verbinden. Kupplungsdose und Kupplungsstecker müssen demselben Serie-48-Steckprofil entsprechen. Das Profil darf nicht allein aufgrund der Bezeichnung NW 7,2 mit einer üblichen Werkstattkupplung gleichgesetzt werden.
Diese Kupplungen aus den Kunststoffen POM oder PVDF sind nicht kompatibel zu den Standardkupplungen NW 7,2. Sie sind austauschbar zu der Rectus-Kupplungsserie 48*.
POM-Kupplungen NW 7,2 technisch richtig auswählen
Die angebotenen Kupplungen besitzen einen Körper aus schwarzem POM. Bei den geprüften Produktvarianten bestehen Federn und Ventil aus Edelstahl 1.4310; als Dichtungswerkstoff wird NBR angegeben. POM ermöglicht eine leichte und kompakte Bauweise und besitzt eine gute mechanische Festigkeit.
Die Eignung für ein bestimmtes Medium muss anhand aller medienberührten Werkstoffe geprüft werden. Neben dem POM-Körper sind deshalb die Edelstahlkomponenten und die NBR-Dichtung zu berücksichtigen. Entscheidend sind Medium, Konzentration, Temperatur, Betriebsdruck und Einsatzdauer sowie die technischen Angaben der konkreten Produktvariante.
Serie-48-Profil und Absperrfunktion beachten
Die Kupplungsdosen und Kupplungsstecker dieser Kategorie gehören zum Parker® Serie-48-Profil. Für eine kompatible Verbindung müssen Profil, Nennweite und Anschlussabmessungen übereinstimmen. Die Bezeichnung NW 7,2 allein reicht nicht aus, da andere Kupplungssysteme mit ähnlicher Nennweite ein abweichendes Steckprofil besitzen können.
Je nach Produktvariante stehen offene oder absperrende Kupplungsstecker zur Auswahl. Mit einem offenen Stecker sperrt die Kupplungsdose beim Trennen die Dosenseite ab. Bei Verwendung eines absperrenden Steckers werden beide Seiten getrennt abgesperrt. Die Ausführung muss entsprechend dem Medium, der Strömungsrichtung und der gewünschten Funktion ausgewählt werden.
Innengewinde, Außengewinde oder Schlauchtülle auswählen

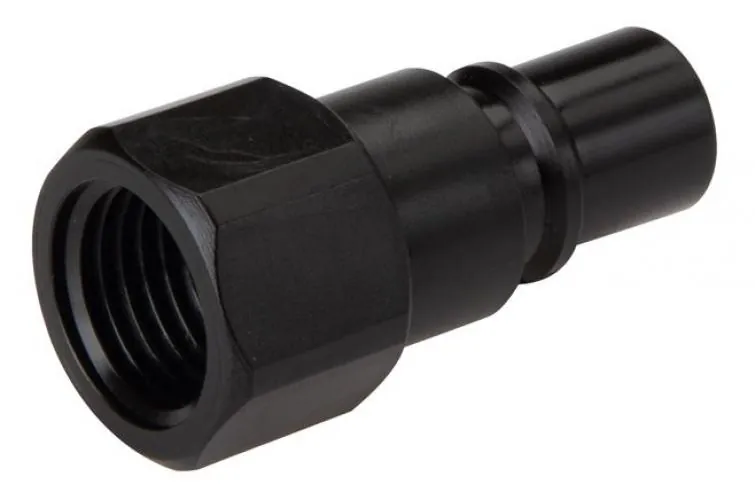

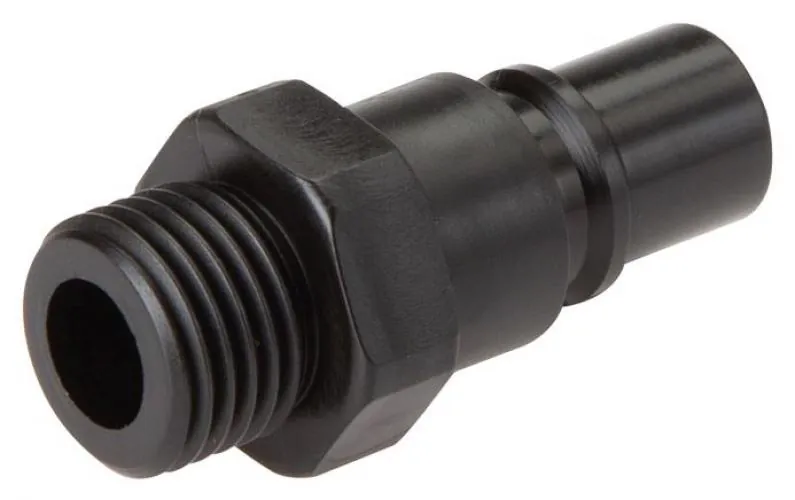

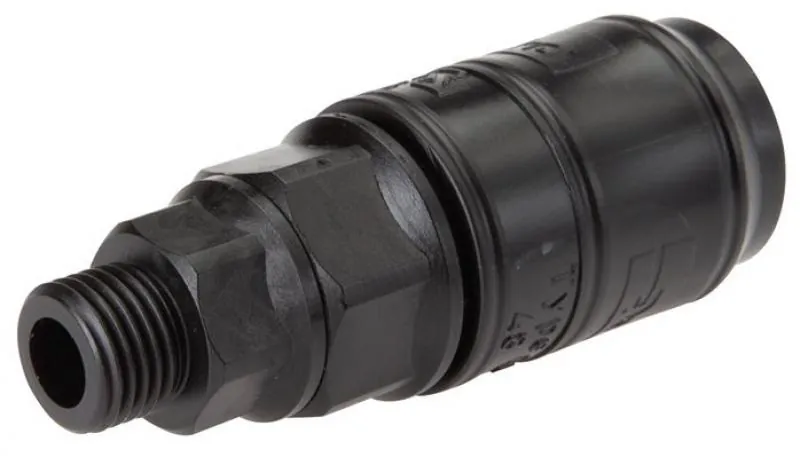

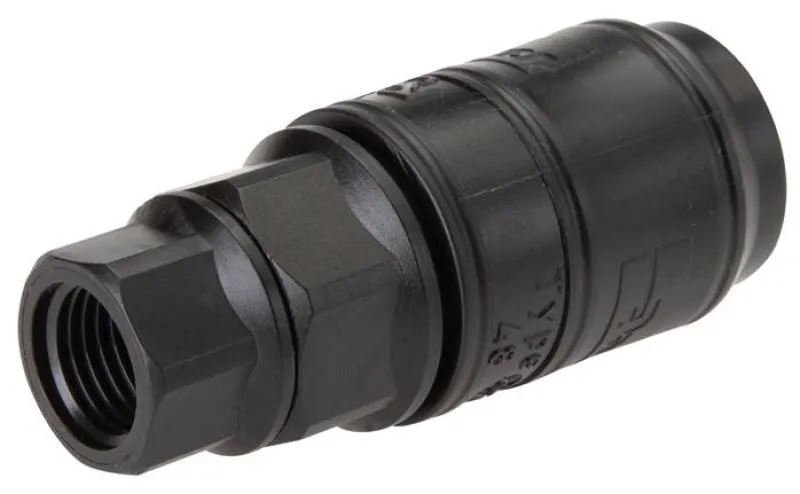

Kupplungen mit Innengewinde werden auf Bauteile mit passendem Außengewinde montiert. Varianten mit Außengewinde eignen sich für Armaturen, Geräte und Anschlüsse mit entsprechendem Innengewinde. Vor der Bestellung müssen Gewindeart, Gewindegröße und vorgesehene Abdichtung geprüft werden.

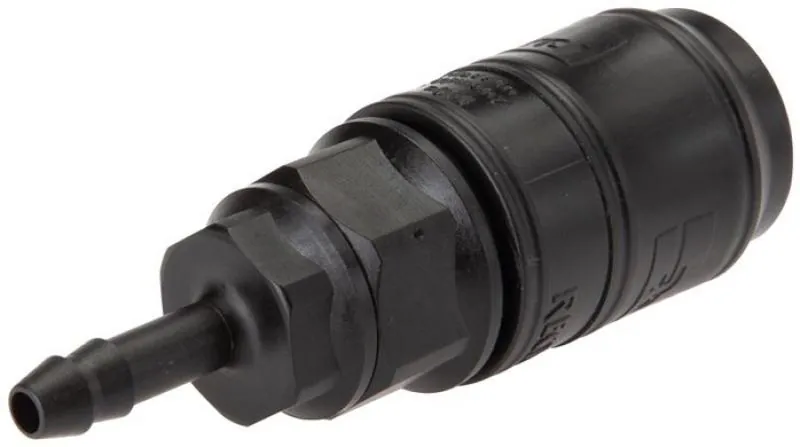

Ausführungen mit Schlauchtülle werden passend zum Innendurchmesser des Schlauches gewählt. Der Schlauch muss für Medium, Druck und Temperatur geeignet und fachgerecht auf der Tülle befestigt werden. Prüfen Sie zusätzlich die gewünschte Absperrfunktion des Steckers und die Kompatibilität mit dem vorhandenen Serie-48-Kupplungsprofil.
Wir führen natürlich auch noch weitere Kupplungen, Gewindefittinge und Leitungsverbinder im Sortiment. Gleich entdecken und Ihr Vorhaben umsetzen.
Bitte beachten Sie die Nennweite (NW) von Kupplungen und die richtige Gewindegröße!
Eine Entscheidungshilfe finden Sie hier:
*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller
