Schnellverschluss-Kupplungen NW 12 für Druckluft
Schnellverschluss-Kupplungen NW 12 für hohen Luftdurchsatz
Schnellverschluss-Kupplungen NW 12 ermöglichen das schnelle Verbinden und Trennen von Druckluftleitungen, Pneumatikschläuchen, Maschinen und Druckluftwerkzeugen. Die Nennweite 12 eignet sich für Anwendungen, bei denen ein hoher Volumenstrom über die Kupplungsverbindung benötigt wird.

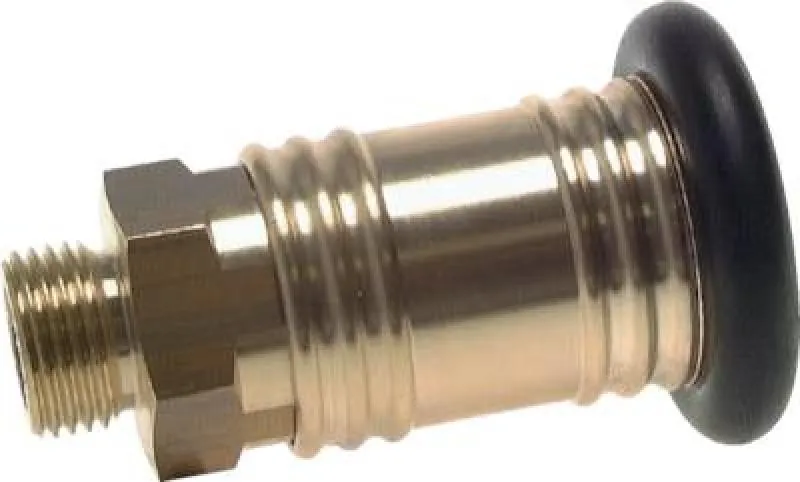

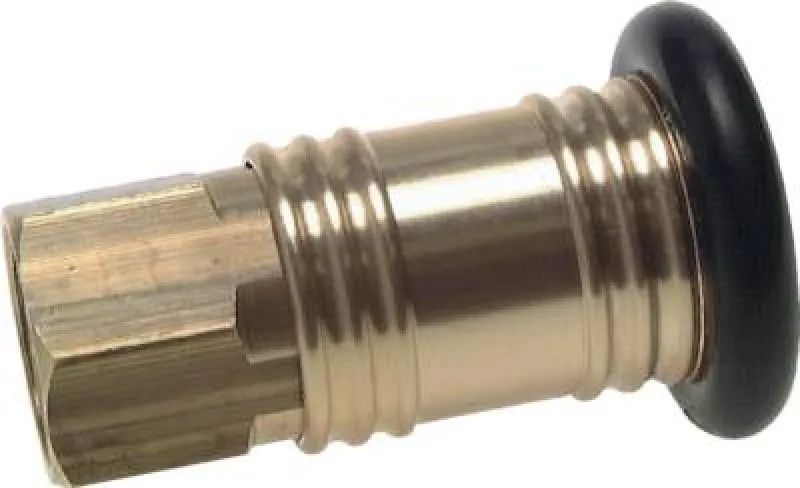

Das Sortiment umfasst Kupplungsdosen aus Messing mit Außen- oder Innengewinde sowie passende Kupplungsstecker mit Außengewinde oder Schlauchtülle. Dadurch stehen unterschiedliche Anschlussvarianten für Druckluftleitungen, Maschinenanschlüsse und geeignete Druckluftschläuche zur Verfügung.
Die Kupplungsdosen sind einseitig absperrend ausgeführt. Beim Trennen der Verbindung schließt die Kupplungsdose automatisch. Das Kuppeln erfolgt durch Einstecken des passenden Kupplungssteckers; zum Entkuppeln wird die Hülse der Kupplungsdose zurückgezogen.
Für ein passendes NW-12-Kupplungssystem müssen Kupplungsdose und Kupplungsstecker hinsichtlich Nennweite und Steckprofil zueinander passen. Zusätzlich sind Anschlussart, Anschlussgröße, Betriebsdruck, Temperaturbereich und der benötigte Durchfluss der Anwendung zu berücksichtigen.
Werkstoff & Kupplungssystem der Kupplungen NW 12
Die Schnellverschluss-Kupplungen NW 12 dieser Kategorie bestehen aus Messing. Die Kupplungsdosen sind mit einer NBR-Dichtung ausgestattet und als einseitig absperrende Ausführungen erhältlich. Nach dem Entkuppeln wird die Druckluftzufuhr auf der Seite der Kupplungsdose automatisch geschlossen.
Kupplungsdosen und Kupplungsstecker müssen hinsichtlich Nennweite und Steckprofil zueinander passen. Die Bezeichnung NW 12 beschreibt die Nennweite des Kupplungssystems, gewährleistet allein jedoch keine Austauschbarkeit mit beliebigen Kupplungen anderer Serien oder Hersteller.
Bei bestehenden Druckluftanlagen sollte deshalb vor dem Austausch oder der Erweiterung das bereits verwendete Steckprofil geprüft werden. Zusätzlich müssen die Anschlussgröße und die technischen Betriebsdaten der ausgewählten Kupplung mit der Anwendung übereinstimmen.
Die Kupplungsdosen besitzen einen Elastomer-Ring, der die Kupplung bei einem möglichen Fall vor Verformung und Beschädigungen schützen soll. Die konkrete Eignung für eine Anwendung ist anhand des verwendeten Mediums, der Temperatur, des Betriebsdrucks und der Umgebungsbedingungen zu bestimmen.
Durchfluss & Betriebsdaten der Kupplungen NW 12
Die Kupplungsdosen NW 12 sind für einen Durchfluss von 4.000 l/min bei 6 bar Eingangsdruck und 1 bar Druckdifferenz angegeben. Der tatsächliche Volumenstrom innerhalb einer Druckluftanlage hängt zusätzlich vom Betriebsdruck, den Leitungsquerschnitten, den Anschlussgrößen und den weiteren Komponenten des Systems ab.
Der zulässige Betriebsdruck der angebotenen Kupplungsdosen beträgt 0 bis 16 bar. Der angegebene Temperaturbereich reicht von -10 °C bis +50 °C. Bei Wasser ist ein Temperaturbereich von +5 °C bis +50 °C angegeben.
Kupplungsdosen mit Außengewinde stehen mit unterschiedlichen Gewindeanschlüssen zur Verfügung. Kupplungsdosen mit Innengewinde können außerdem mithilfe einer passenden Gewindetülle zu einem Schlauchanschluss umgebaut werden.
Vor der Produktauswahl sind der erforderliche Volumenstrom, Betriebsdruck, Temperaturbereich, die Anschlussgröße und das vorhandene Kupplungsprofil zu prüfen. Für die konkrete Ausführung gelten immer die technischen Angaben der jeweiligen Produktvariante.
Anschlussarten & Einsatzbereiche der Kupplungen NW 12
Schnellverschluss-Kupplungen NW 12 werden in Druckluftsystemen eingesetzt, bei denen über die Kupplungsverbindung ein hoher Volumenstrom bereitgestellt werden muss. Mögliche Anwendungen finden sich in Werkstätten, Produktionsanlagen, im Maschinen- und Anlagenbau sowie bei der Versorgung geeigneter Druckluftwerkzeuge.
Kupplungsdosen mit Außen- oder Innengewinde können an entsprechend ausgeführten Druckluftleitungen, Maschinenanschlüssen und Verteilern montiert werden. Kupplungsstecker mit Außengewinde ermöglichen den Anschluss passender pneumatischer Komponenten und Werkzeuge.
Kupplungsstecker mit Schlauchtülle dienen zum Anschluss geeigneter Druckluftschläuche. Schlauchinnendurchmesser, Schlauchbefestigung, zulässiger Betriebsdruck und weitere Schlauchdaten müssen dabei zur jeweiligen Tülle und Anwendung passen.
Bei der Auswahl sind neben Nennweite und Steckprofil insbesondere der benötigte Volumenstrom, die Anschlussart, der Betriebsdruck und der zulässige Temperaturbereich zu berücksichtigen. Wählen Sie anschließend die passende Kupplungsdose und den dazugehörigen Kupplungsstecker für Ihr NW-12-System aus.
Entdecken Sie auch die passende Schläuche und weitere mögliche Kupplungen.
Bitte beachten Sie die Nennweite (NW) von Kupplungen und die richtige Gewindegröße!
Eine Entscheidungshilfe finden Sie hier:
