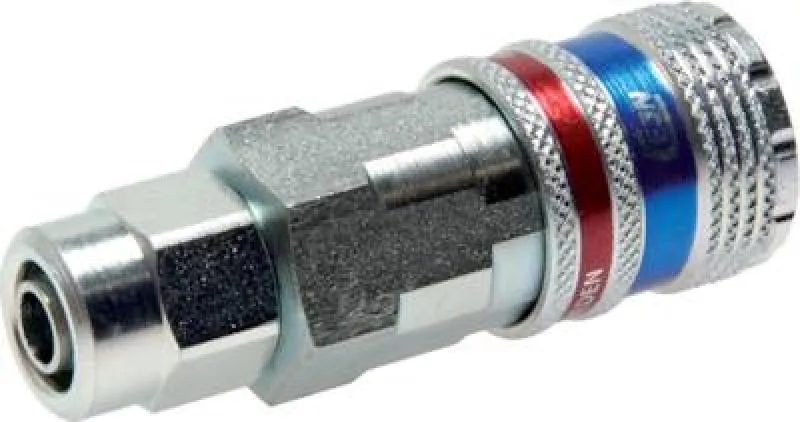

CEJN Sicherheits-Kupplungsdose Überwurfmutter Stream-Line NW 7,2 Stahl verzinkt

CEJN Stream-Line Sicherheitskupplung (NW 7,2): Robuste, permanente Verbindung mit Überwurfmutter

Diese innovative CEJN Sicherheits-Kupplungsdose bietet eine einzigartige Verbindungstechnologie für flexible Druckluftschläuche. Das sogenannte "Stream-Line" Konzept nutzt eine Überwurfmutter und eine Klemmhülse, um eine permanente, extrem zugfeste und dichte Verbindung zu schaffen, die eine saubere Optik ohne hervorstehende Schlauchschellen gewährleistet.

Die Nennweite 7,2 mm (Euro-Standard) sorgt für Kompatibilität mit den meisten gängigen Steckern auf dem europäischen Markt. Der integrierte CEJN Sicherheitsmechanismus (eSafe / Vented Safety) garantiert höchste Arbeitssicherheit gemäß EN 983, indem der Schlauch vor der vollständigen Trennung drucklos gemacht wird. Dies eliminiert das Verletzungsrisiko durch den Peitschenhieb-Effekt. Die robuste Ausführung aus verzinktem Stahl ist für den langlebigen Industrieeinsatz konzipiert.

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose mit permanentem Schlauchanschluss.

• Hersteller: CEJN (Premium-Qualität, Stream-Line Technologie).

• Sicherheitsfunktion: Vented Safety (druckentlastende Entriegelung).

• Anschlussart: Überwurfmutter für Klemmhülsenmontage (Stream-Line).

• Nennweite (NW): 7,2 mm (Euro-Standard).

• Material: Stahl, verzinkt.

• Einsatzbereich: Industrieanlagen, mobile Anwendungen, Baustellen, überall wo permanente, zugfeste Verbindungen benötigt werden.

Vorteile und technische Highlights:

• Extrem zugfest: Permanente Verbindung, die hohen Belastungen standhält.

• Sicher nach Norm: Verhindert Peitschenhieb-Effekt (EN 983 konform).

• Saubere Optik: Keine hervorstehenden Schlauchschellen, glatte Kontur.

• CEJN Premium Qualität: Langlebig, zuverlässig und manipulationssicher.

Wählen Sie die CEJN Stream-Line Sicherheitskupplung, wenn Sie eine permanente, höchst sichere und robuste Verbindung für Ihre Druckluftschläuche benötigen.

Werkstoffe:
Gehäuse: Stahl / Messing verzinkt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
0 bis 16 bar

Durchfluss:
2.250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)

Funktion:
Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker erst frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf Steckerseite anliegendem Druck) verhindert.

Achtung:
Nur Kupplungsstecker aus gehärtetem Stahl verwenden!

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

Achtung:
Diese Kupplungen sind speziell für CEJN-Stream-Line-Schläuche konstruiert!
