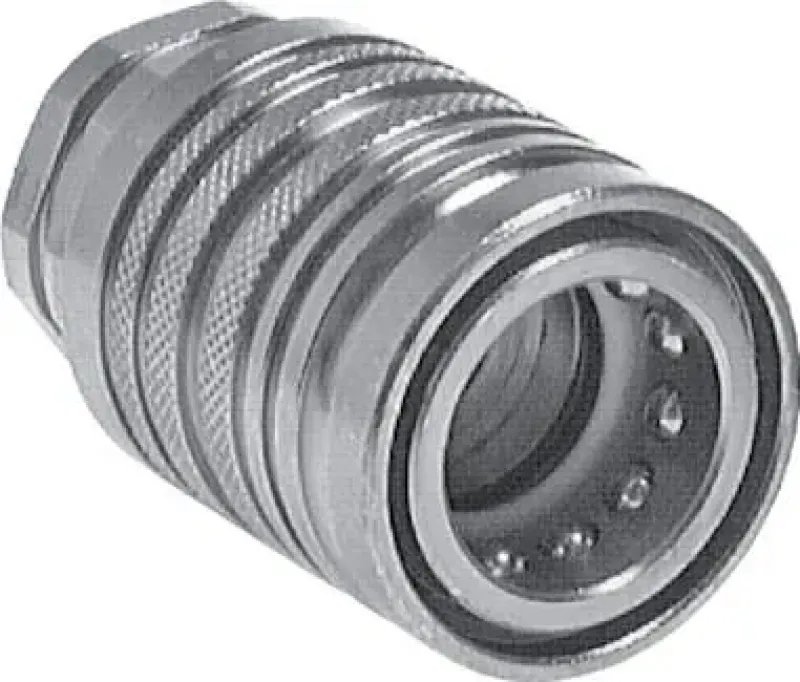

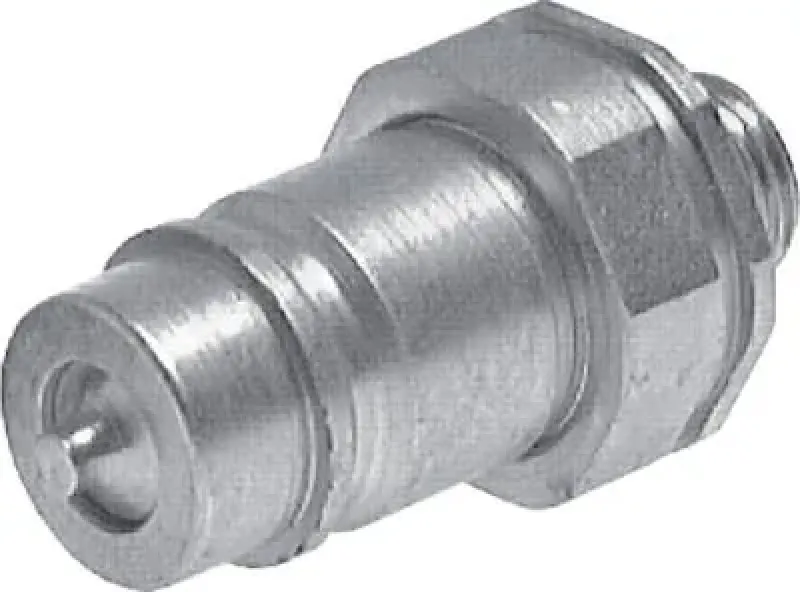

Hydraulikkupplung Rohranschluss ISO 7241-1 A Stahl verzinkt

Robuste Hydraulik-Schnellkupplung aus verzinktem Stahl mit Rohranschluss nach ISO 7241-1 A

Unsere Hydraulikkupplungen mit Rohranschluss sind die ideale Lösung für allgemeine hydraulische Anwendungen, bei denen eine feste Rohrverlegung gewünscht ist. Gefertigt aus hochfestem, verzinktem Stahl, widerstehen sie gängigen Betriebsdrücken und mechanischen Belastungen.

Das Design entspricht der internationalen Norm ISO 7241-1 Serie A (ISO-A Standard), was die Kompatibilität mit Kupplungen anderer Hersteller gewährleistet. Die bewährte Kugelverriegelung und die Ventilkonstruktion ermöglichen eine einfache, einhändige Verbindung (Push-to-Connect). Ein integriertes Ventil minimiert den Ölverlust beim An- und Abkuppeln.

Die Anbindung an das Hydraulikrohr erfolgt über einen 24°-Konus nach ISO 8434-1 (DIN 2353), wofür bauseits passende Überwurfmuttern und Schneidringe benötigt werden. Wir bieten diese Kupplungen in allen gängigen Größen (DN 6 bis DN 25) an.

Technische Kernmerkmale:

• Produkttyp: Hydraulik-Schnellkupplung (Rohranschluss).

• Norm: ISO 7241-1 A (ISO-A Standard) & ISO 8434-1.

• Material: Stahl, galvanisch verzinkt (Cr(VI)-frei).

• Dichtung: NBR (Nitril-Butadien-Kautschuk) serienmäßig.

• Druckbereich (typ.): Bis zu 350 bar (je nach Größe).

Vorteile und technische Highlights:

• Internationaler Standard: Volle Kompatibilität mit ISO-A Systemen.

• Einhändige Bedienung: Einfaches An- und Abkuppeln (Push-to-Connect).

• Feste Installation: Für die sichere Montage mit Hydraulikrohren (24°-Konus).

• Korrosionsschutz: Verzinkte Oberfläche für lange Lebensdauer im Außenbereich.

• Vielseitig einsetzbar: In allen gängigen Nenngrößen erhältlich.

Wählen Sie unsere Hydraulikkupplungen nach ISO 7241-1 A mit Rohranschluss für eine sichere, effiziente und langlebige Hydraulikinstallation.

Werkstoffe:
Stahl verzinkt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +100°C

Vorteile:
•strömungsgünstige Ausbildung des Durchlassbereiches, •Push-Pull-Ausführung: Kupplung kann durch Drücken oder Ziehen der Hülse entkuppelt werden
