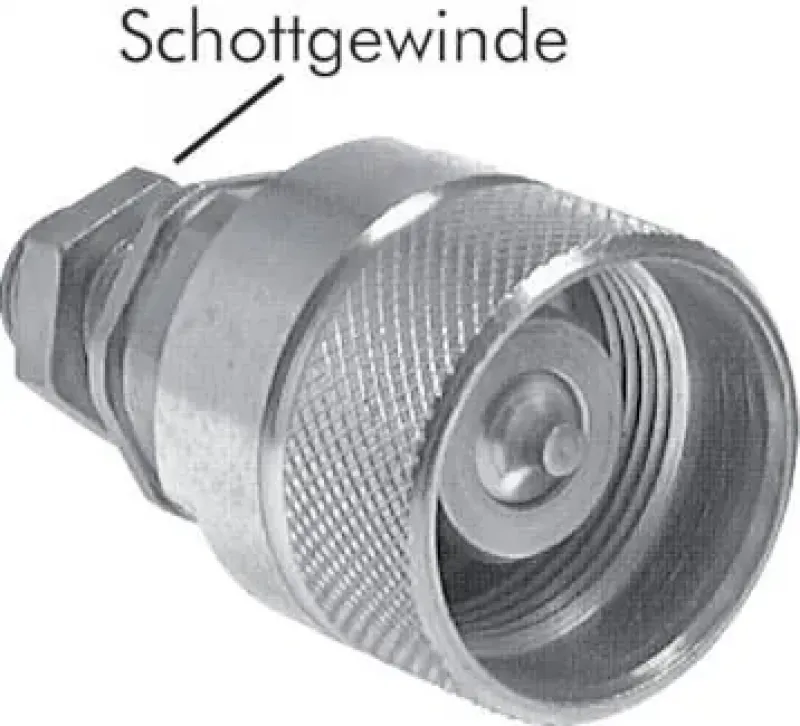

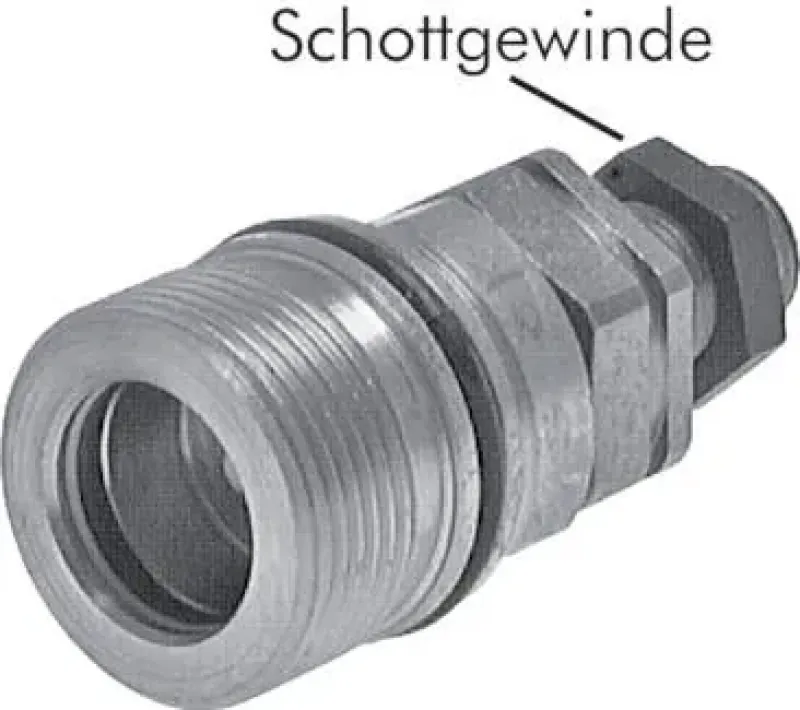

Schnellverschluss-Schott-Schraubkupplung Rohranschluss ISO 14541 Stahl verzinkt

Robuste Schnellverschluss-Schott-Schraubkupplung aus verzinktem Stahl nach ISO 14541

Unsere Schnellverschluss-Schott-Schraubkupplungen mit Rohranschluss sind die ideale Lösung für anspruchsvolle Hydraulikanwendungen in der Land- und Baumaschinentechnik, bei denen feste Installationen durch eine Schottwand (z.B. in Fahrzeugkabinen oder Gehäusen) realisiert werden müssen. Gefertigt aus hochfestem, verzinktem Stahl, widerstehen sie höchsten Betriebsdrücken und mechanischen Belastungen.

Das Design entspricht der internationalen Norm ISO 14541 (Flat Face). Dies bedeutet, dass beim An- und Abkuppeln keine Leckage von Hydrauliköl auftritt (Dry Break / Tropffrei) und gleichzeitig Lufteinschlüsse minimiert werden. Die innovative Verschraubmechanik sorgt für eine sichere, zug- und druckfeste Verbindung, die sich unter Vibrationen nicht löst. Die Anbindung an das Hydraulikrohr erfolgt über einen 24°-Konus nach ISO 8434-1 (DIN 2353). Wir bieten diese Kupplungen in allen gängigen Größen an, passend zu Ihren bestehenden Systemen.

Technische Kernmerkmale:

• Produkttyp: Schnellverschluss-Schott-Schraubkupplung (Rohranschluss).

• Norm: ISO 14541 (Flat Face, Dry Break) und ISO 8434-1.

• Material: Stahl, galvanisch verzinkt.

• Dichtung: NBR (Nitril-Butadien-Kautschuk) serienmäßig, FKM/EPDM optional.

• Druckbereich (typ.): Bis zu 450 bar (abhängig von der Baugröße).

• Temperaturbereich: -20°C bis +100°C.

Vorteile und technische Highlights:

• Tropffreie Verbindung: Minimiert Ölverlust und Umweltschäden beim Entkuppeln.

• Vibrationssicher: Verschraubmechanik verhindert zuverlässig das Lösen unter Last.

• Hochdruckbeständig: Konzipiert für den Einsatz in professionellen Hydrauliksystemen.

• Korrosionsschutz: Verzinkte Oberfläche für lange Lebensdauer im Außenbereich.

• Feste Installation: Für sichere Schottwandmontage in allen gängigen Nenngrößen.

Wählen Sie unsere Schnellverschluss-Schott-Schraubkupplungen nach ISO 14541 für eine sichere, leckagefreie und langlebige Hydraulikverbindung in Ihrer fest installierten Anlage.

Funktion:

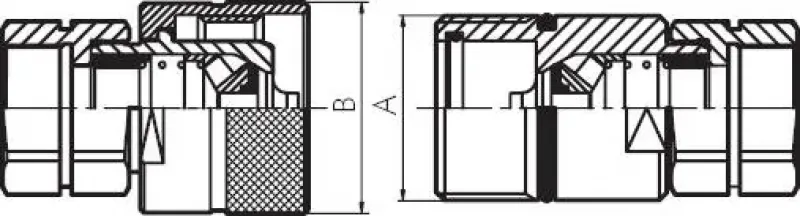

Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann. Bis max. 50 bar unter Druck kuppelbar.

Werkstoffe:
Stahl verzinkt, Dichtung: NBR

Temperaturbereich:
-20°C bis +100°C

Vorteile:
•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches
