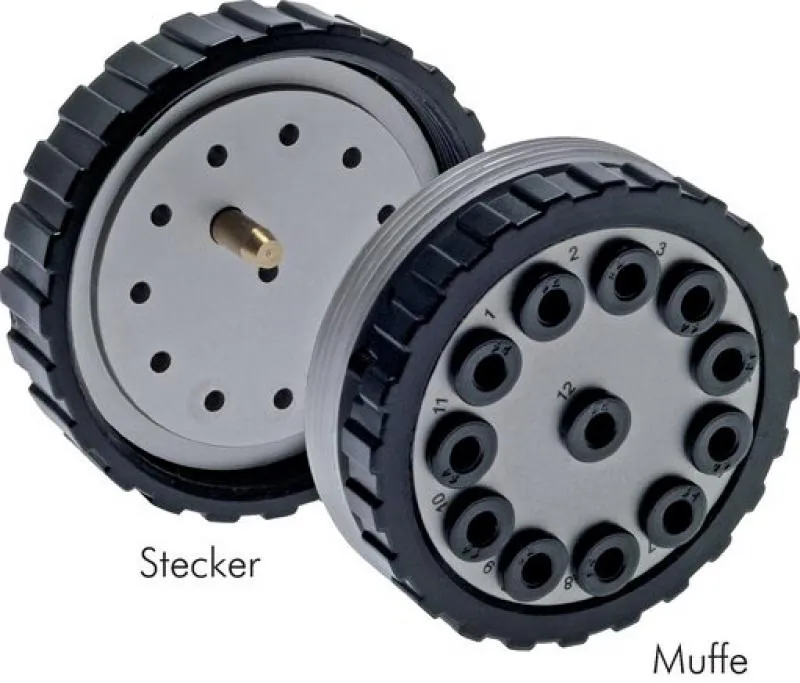

Multi-Kupplung für Panelmontage – Offener Durchgang für Prüfstände & Apparatebau, 12 bar
Unsere Mehrfachkupplungen für die Schottmontage bieten eine saubere und effiziente Lösung zur Durchführung mehrerer Leitungen durch eine Gehäusewand, ein Panel oder eine Maschinenverkleidung. Diese speziellen Kupplungen sind nicht absperrend konzipiert – das bedeutet, die Medien strömen frei, auch wenn die Kupplungshälften getrennt sind (offener Durchgang). Dies ist ideal für Systeme, bei denen externe Ventile die Flusskontrolle übernehmen oder das Medium unkritisch ist.
Mit einer Druckbeständigkeit von bis zu 12 bar eignen sie sich perfekt für anspruchsvolle Anwendungen in der Pneumatik, im Laborbereich und im Industriebedarf. Die einfache und robuste Befestigung mittels Schottgewinde und Kontermutter ermöglicht eine schnelle Installation.
Vorteile und technische Highlights:
-
Schottmontage-fähig: Einfache und sichere Installation in Panels und Gehäusewänden.
-
Nicht absperrend (Volldurchgang): Minimiert Druckverluste und vereinfacht die Systemsteuerung durch externe Ventile.
-
Prozesssicherheit: Mechanische Kodierung der Anschlüsse verhindert Fehlverbindungen.
-
Leistungsdaten: Zuverlässig im Einsatz bis 12 bar Betriebsdruck.
-
Material: Hochwertiger Kunststoff oder Aluminium mit langlebigen Dichtungen.
-
Modulare Konfiguration: Verfügbar für verschiedene Kanalzahlen und Schlauchdurchmesser.
Optimieren Sie Ihre Prüfstände und Anlagen mit unseren spezialisierten, nicht absperrenden Multi-Kupplungen für die sichere Panel-Integration.

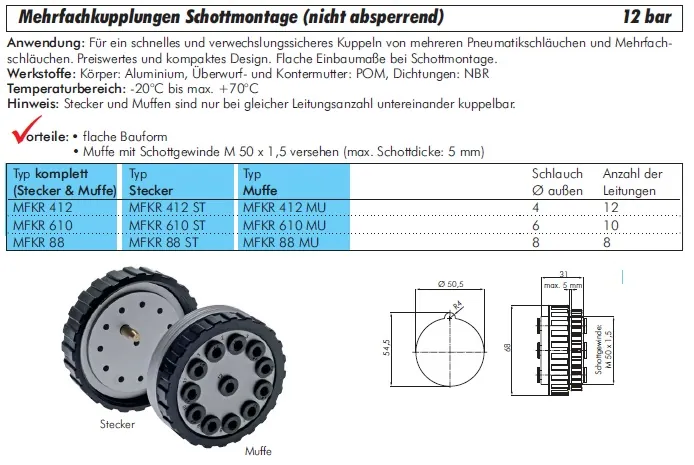

Anwendung: Für ein schnellles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen. Preiswertes und kompaktes Design. Flache Einbaumaße bei Schottmontage.
Werkstoffe: Körper: Aluminium, Überwurf- und Kontermutter: POM, Dichtungen: NBR
Temperaturbereich: -20 bis +70 °C
Betriebsdruck: -0,99 bis 12 bar
Hinweis: Stecker und Muffen sind nur bei gleicher Leitungsanzahl untereinander kuppelbar.
Vorteile:
•flache Bauform,

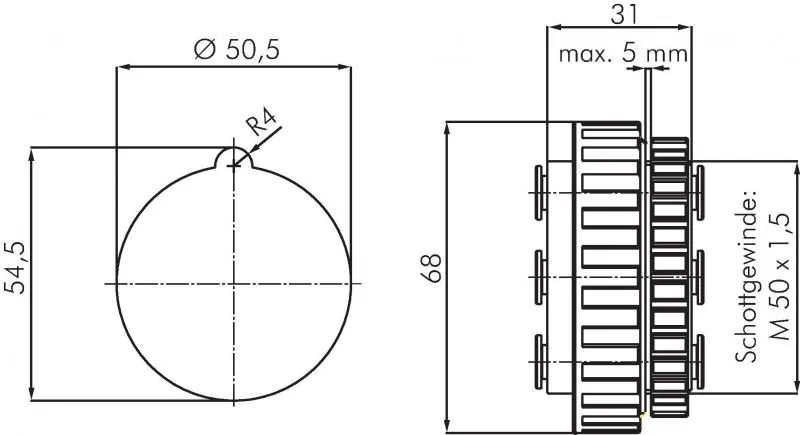

•Muffe mit Schottgewinde M 50x1,5 versehen (max- Schottdicke: 5mm)

Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
