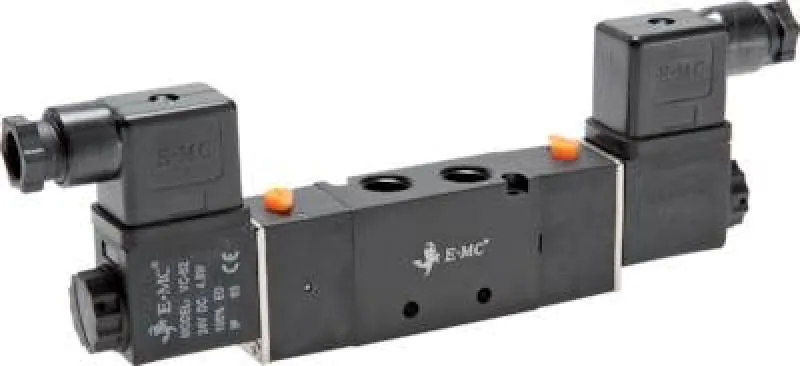

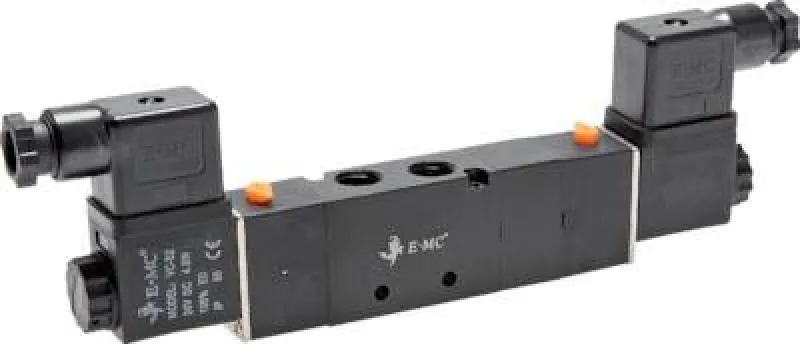

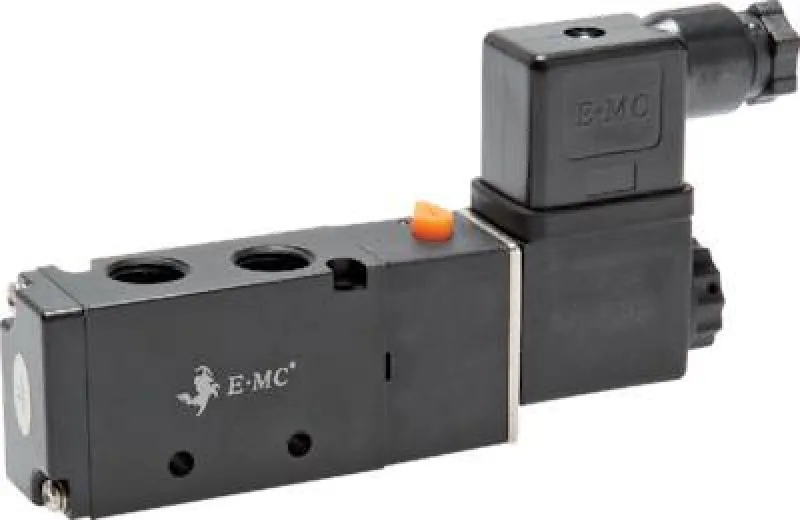

5/2- und 5/3-Wege Magnetventile G 1/4" – Baureihe RV20

5/2- und 5/3-Wege Magnetventile G 1/4" der RV20-Serie. Robuste, präzise Wegeventile für professionelle Pneumatik-Anwendungen in Maschinenbau, Automatisierung und Handlingtechnik.

Die 5/2- und 5/3-Wege Magnetventile G 1/4" der Serie RV20 werden in anspruchsvollen Pneumatiksystemen eingesetzt, insbesondere wenn robuste, zuverlässige Zylindersteuerungen benötigt werden. Typische Einsatzbereiche:

• doppeltwirkende Pneumatikzylinder

• Schwenk- und Positioniereinheiten

• Montage- und Handlingautomation

• Verpackungs- und Fördertechnik

• Pick-and-Place Systeme

• Robotik-Module

• Sondermaschinenbau

• Hochfrequenz-Schaltanwendungen

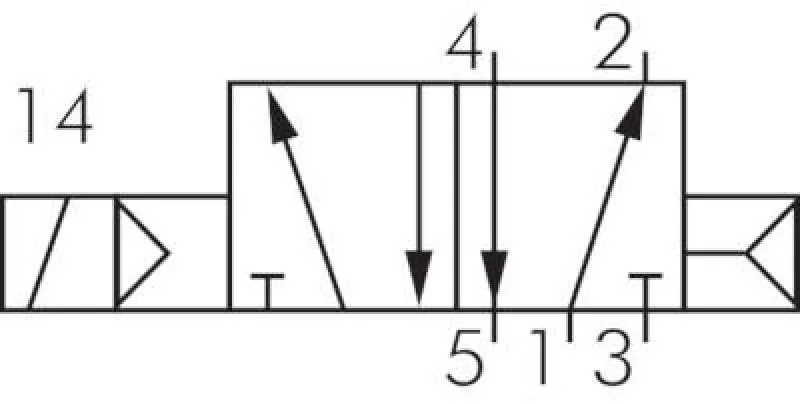

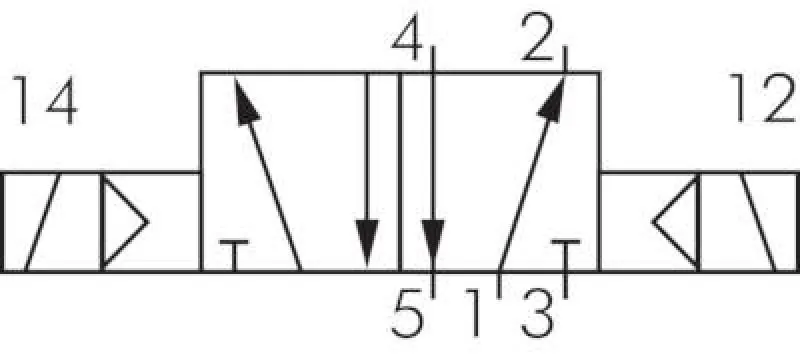

5/2-Wegeventile → Standardsteuerung für doppeltwirkende Zylinder

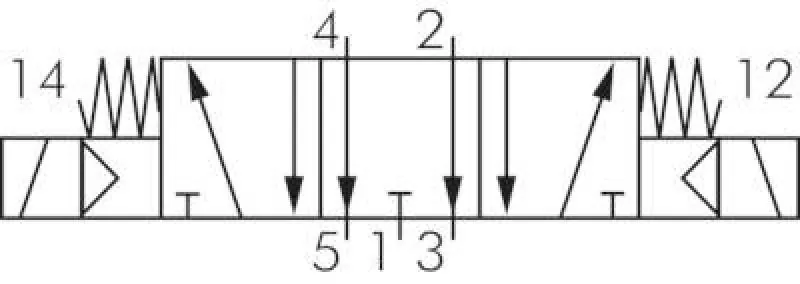

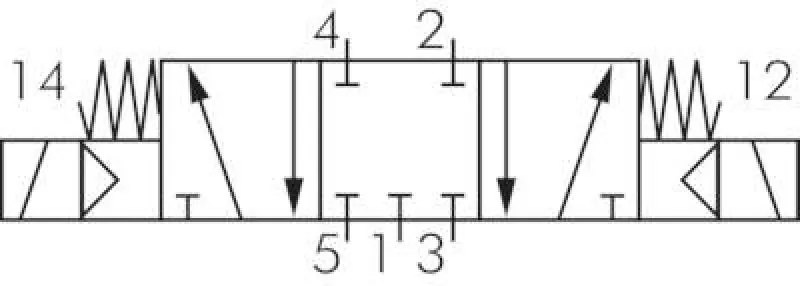

5/3-Wegeventile → Mittelstellung wählbar: geschlossen, entlüftet oder druckbeaufschlagt
→ Ideal für präzise Bewegungssteuerung und Sicherheitsfunktionen.

Durch die Baugröße G 1/4" (Gewinde Abluft: G 1/8") bieten die RV20-Ventile einen optimalen Kompromiss aus hohem Durchfluss, kompakter Bauform und schnellem Schaltverhalten.

Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid

Temperaturbereich:
-5°C bis max. +60°C

Betriebsdruck:
1,5 - 8 bar

Medien:
geölte und ungeölte, gefilterte Druckluft

Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)

Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: 12 V=, 24 V AC

Spannungstoleranz:
± 10 %

Schutzart (VDE 0470/EN 60529):
IP 65

Lebensdauer:
ca. 12 Mio. Schaltspiele

Leistungsaufnahme:
Gleichstrom: 4,8 W, Wechselstrom 5 VA, Steckergröße 1

Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
