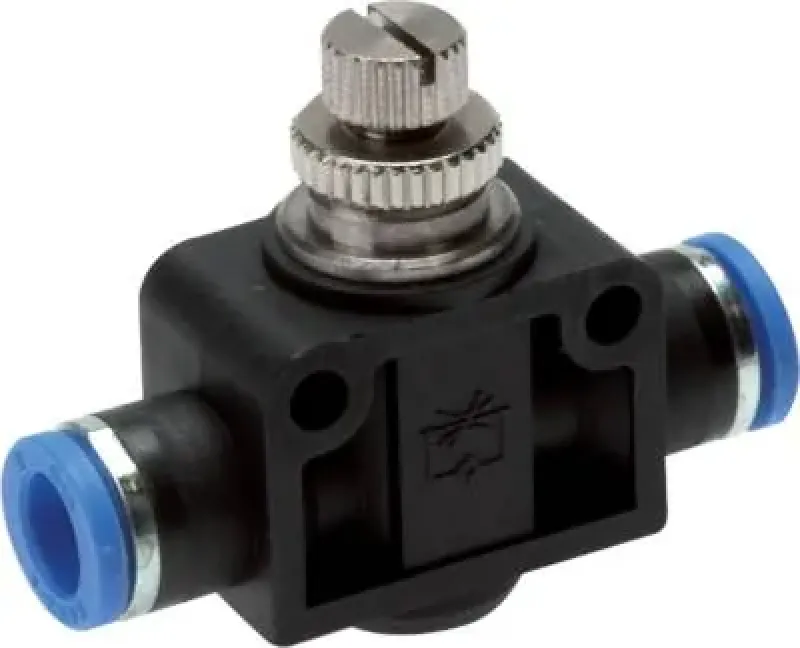

IQS Leitungs-Drosselrückschlagventile Standard – Steckanschluss – alle Größen

Kompakte Leitungs-Drosselrückschlagventile mit Steckanschluss für präzise Pneumatiksteuerung

Die IQS Leitungs-Drosselrückschlagventile Standard mit Steckanschluss ermöglichen eine exakte Durchflussregelung direkt in pneumatischen Leitungen. Sie kombinieren die Drosselfunktion in einer Richtung mit einem freien Rückfluss in Gegenrichtung, wodurch sich die Geschwindigkeit von Pneumatikzylindern und Aktoren zuverlässig einstellen lässt.

Die Einstellung erfolgt über die integrierte Drosselmechanik, die in Kombination mit dem praktischen Steckanschluss eine schnelle Montage und einfache Justierung ohne zusätzliches Werkzeug erlaubt. Diese Bauform eignet sich besonders für kompakte Pneumatiksysteme, modulare Ventilinseln und flexible Installationen, bei denen kurze Leitungswege und einfache Anschlussmöglichkeiten gefragt sind.

Gefertigt aus vernickeltem Messing mit widerstandsfähigen NBR-Dichtungen, sind die Ventile für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Anschluss: Steckanschluss für gängige Pneumatikschläuche

• Betriebsdruck: bis 20 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Gewindegrößen: Standardgrößen G1/8, G1/4, G3/8, G1/2 (falls nötig für Einschraubvarianten)

• Funktion: Drosselung in eine Richtung, freier Rückfluss in Gegenrichtung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Die Durchflussrichtung ist strikt einzuhalten. Schläuche müssen passend auf den Steckanschluss aufgeschoben und gegebenenfalls mit Schellen gesichert werden, um Leckagen oder unkontrollierte Bewegungen zu vermeiden.

Bestellen Sie jetzt die passende Größe und optimieren Sie die Pneumatiksteuerung in Ihrem Leitungsnetz zuverlässig und präzise.

Funktionsprinzip:

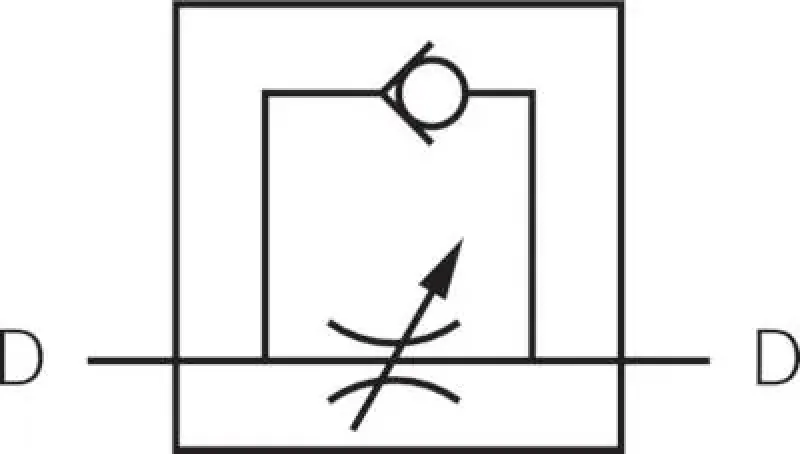

Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.

Medien:
Druckluft, neutrale Gase

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Vorteile:
•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglich
