YPC Pneumatikventile – pneumatisch betätigt – 3/2-, 5/2- und 5/3-Wege

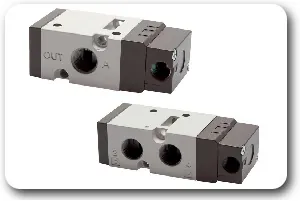

Pneumatisch betätigte YPC-Ventile der Baureihen SF2000 bis SF5000
Pneumatisch betätigte YPC-Wegeventile werden durch ein Druckluftsignal anstelle einer Magnetspule geschaltet. Sie eignen sich für pneumatische Ablauf- und Maschinensteuerungen sowie für Anlagen, in denen ein pneumatisches Signal ein Hauptventil betätigen soll.

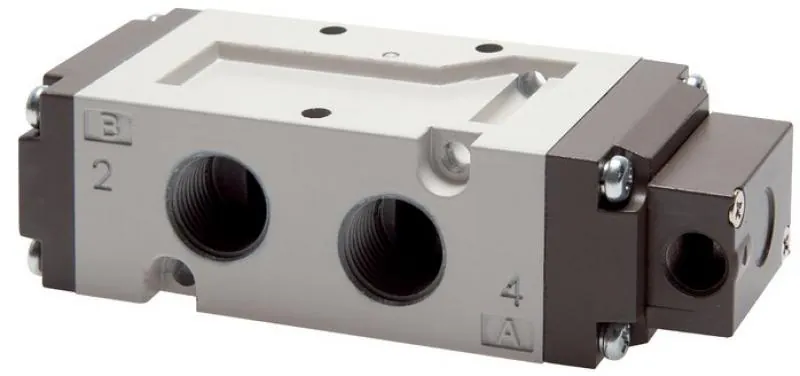

Das Sortiment umfasst 3/2-, 5/2- und 5/3-Wege-Ventile der YPC-Baureihen SF2000, SF4000 und SF5000. Je nach Baureihe stehen Anschlüsse in G 1/8, G 1/4 oder G 3/8 sowie unterschiedliche Schalt- und Rückstellfunktionen zur Verfügung.
Für die Auswahl müssen Wegefunktion, Ruhestellung, Mittelstellung, Steuerdruck, Betriebsdruck, Anschlussgröße und Durchfluss auf die Anwendung abgestimmt werden. Bei der Montage auf einer Mehrfachanschlussplatte ist zusätzlich die genaue Zuordnung zur jeweiligen SF-Baureihe erforderlich.
3/2-, 5/2- und 5/3-Wege-Funktionen von YPC
Ein 3/2-Wege-Ventil besitzt drei Anschlüsse und zwei Schaltstellungen. Es kann einen einfachwirkenden Pneumatikzylinder be- und entlüften oder als pneumatisches Signalventil eingesetzt werden. Abhängig von der Ausführung ist die Ruhestellung geöffnet oder geschlossen.
Ein 5/2-Wege-Ventil besitzt fünf Anschlüsse und zwei Schaltstellungen. Es verbindet die beiden Arbeitsanschlüsse eines doppeltwirkenden Zylinders abwechselnd mit Druckluftversorgung und Entlüftung. Monostabile Ausführungen kehren nach Wegfall des Steuersignals durch Federkraft zurück. Bistabile Ventile behalten ihre Schaltstellung, bis das gegenüberliegende Steuersignal anliegt.
Ein 5/3-Wege-Ventil verfügt zusätzlich über eine Mittelstellung. Je nach Ausführung sind die Arbeitsanschlüsse dort gesperrt, entlüftet oder mit Druck beaufschlagt. Die benötigte Mittelstellungsfunktion muss anhand des Schaltsymbols und der Anlagenfunktion ausgewählt werden.
YPC-Baureihen, Anschlussgrößen und Steuerdruck
In dieser Kategorie stehen die YPC-Baureihen SF2000, SF4000 und SF5000 zur Auswahl. Die angebotenen Anschlussgrößen reichen von G 1/8 über G 1/4 bis G 3/8. Eine Variante mit G 1/2 ist innerhalb der fünf aktuell gelisteten Produktgruppen nicht vorhanden.
Mit der Baugröße verändern sich unter anderem Nennweite, Durchfluss, Abmessungen und Anschlussbild. Die Gewindegröße allein reicht deshalb nicht zur Auslegung des Ventils aus. Entscheidend sind der Luftbedarf des Verbrauchers, die gewünschte Schaltzeit sowie Länge und Querschnitt der angeschlossenen Leitungen.
Pneumatisch vorgesteuerte Ventile benötigen einen ausreichenden Steuerdruck. Der erforderliche Steuerdruck und der zulässige Betriebsdruck müssen den technischen Daten der jeweiligen Ausführung entnommen werden. Für Varianten der Baureihe SF4000 wird im Mitbewerberangebot beispielsweise ein Steuerdruck von 2 bis 8 bar ausgewiesen; dieser Wert darf jedoch nicht ohne Einzelprüfung auf sämtliche SF-Baureihen übertragen werden.
Wichtige Auswahlkriterien
Wählen Sie zunächst die erforderliche Wegefunktion. Für einfachwirkende Zylinder und pneumatische Signalfunktionen kommen häufig 3/2-Wege-Ventile zum Einsatz. Doppeltwirkende Zylinder werden üblicherweise mit 5/2- oder 5/3-Wege-Ventilen gesteuert.
Legen Sie anschließend fest, ob eine monostabile Ausführung mit Federrückstellung oder ein bistabiles Ventil mit zwei pneumatischen Steueranschlüssen benötigt wird. Bei 5/3-Wege-Ventilen muss zusätzlich die gewünschte Mittelstellung bestimmt werden.
Prüfen Sie Anschlussgröße, Nennweite, Durchfluss, Betriebsdruck, Steuerdruck, Temperaturbereich und zulässige Druckluftqualität. Für die Montage auf einer Mehrfachanschlussplatte müssen Ventilbaureihe, Bauform, Anschlussbild und Befestigung übereinstimmen.
YPC-Magnetventile und pneumatisch betätigte YPC-Ventile können innerhalb einer Baureihe nur dann gemeinsam auf einer Anschlussplatte eingesetzt werden, wenn der Hersteller die jeweilige Kombination ausdrücklich vorsieht. Eine ähnliche Gehäusegröße allein bestätigt keine Kompatibilität.
Pneumatikventile des südkoreanischen Herstellers YPC sind für mittlere Ansprüche in der Industriepneumatik vorgesehen (einige Schaltungen pro Minute, normale Temperatur- und Druckschwankungen).
