Pneumatisch betätigte 3/2-, 5/2- und 5/3-Wege-Ventile
Pneumatisch betätigte Wegeventile mit Steuerluftanschluss
Pneumatisch betätigte Wegeventile werden durch ein Druckluftsignal anstelle einer Magnetspule geschaltet. Sie eignen sich für pneumatische Ablaufsteuerungen, Maschinensteuerungen und Anwendungen, bei denen ein vorhandenes pneumatisches Signal ein Hauptventil betätigen soll.

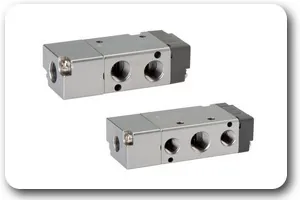

In dieser Kategorie finden Sie pneumatisch betätigte 3/2-, 5/2- und 5/3-Wege-Ventile der E-MC Eco-Line. Die Baureihen RV10, RV20, RV30 und RV40 decken verschiedene Anschlussgrößen und Durchflussbereiche ab. Je nach Wegefunktion und Ausführung stehen monostabile oder bistabile Schaltvarianten sowie unterschiedliche Mittelstellungen zur Verfügung.
Für die Auswahl müssen Wegefunktion, Ruhestellung, Steuerart, Steuerdruck, Betriebsdruck, Anschlussgröße und Durchfluss auf die jeweilige Anwendung abgestimmt werden. Auch die Zuordnung zu einer passenden Mehrfachanschlussplatte ist ausschließlich innerhalb der dafür vorgesehenen Baureihe möglich.
Funktionsweise pneumatisch betätigter Ventile
Ein pneumatisch betätigtes Wegeventil wird durch Steuerdruck an seinem pneumatischen Steueranschluss umgeschaltet. Das Steuersignal bewegt den Ventilschieber oder das Schaltelement und verändert dadurch die Verbindung zwischen Druckluftversorgung, Arbeitsanschlüssen und Entlüftungen.
Monostabile Ventile kehren nach dem Wegfall des Steuersignals durch Federkraft in ihre Ausgangsstellung zurück. Bistabile Ventile werden über zwei pneumatische Steuersignale umgeschaltet und behalten ihre zuletzt erreichte Stellung, bis das gegenüberliegende Steuersignal anliegt.
Je nach Ventilkonstruktion kann die Steuerluft intern aus dem Betriebsdruck entnommen oder separat zugeführt werden. Bei externer Steuerluft müssen Steuerdruckbereich, Anschlussbelegung und zulässige Druckverhältnisse genau eingehalten werden.
3/2-, 5/2- und 5/3-Wege-Funktionen der Eco-Line
Ein 3/2-Wege-Ventil besitzt drei Anschlüsse und zwei Schaltstellungen. Es kann beispielsweise einen einfachwirkenden Pneumatikzylinder be- und entlüften oder als pneumatisches Signal- und Steuerventil eingesetzt werden. Abhängig von der Ausführung ist die Ruhestellung geöffnet oder geschlossen.
Ein 5/2-Wege-Ventil besitzt fünf Anschlüsse und zwei Schaltstellungen. Es verbindet die beiden Arbeitsanschlüsse eines doppeltwirkenden Pneumatikzylinders abwechselnd mit der Druckluftversorgung und der jeweiligen Entlüftung.
Ein 5/3-Wege-Ventil verfügt zusätzlich über eine Mittelstellung. Je nach Ausführung sind die Arbeitsanschlüsse in dieser Stellung gesperrt, entlüftet oder mit Druck beaufschlagt. Die benötigte Mittelstellungsfunktion muss anhand des Schaltsymbols ausgewählt werden.
Baureihe, Anschlussgröße und Steuerdruck auswählen
Die E-MC-Eco-Line umfasst in dieser Kategorie die Baureihen RV10, RV20, RV30 und RV40. Angeboten werden Anschlüsse von G 1/8 bis G 1/2. Mit zunehmender Baugröße verändern sich unter anderem Nennweite, Durchfluss und Gehäuseabmessungen. Die Anschlussgröße allein reicht deshalb nicht zur Auslegung des Ventils aus.
Prüfen Sie den erforderlichen Betriebs- und Steuerdruck. Pneumatisch vorgesteuerte Ventile benötigen einen ausreichenden Steuerdruck, damit sie zuverlässig umschalten. Bei abweichendem Steuer- und Betriebsdruck muss geklärt werden, ob die gewählte Ausführung eine separate Steuerluftzuführung unterstützt.
Ventile einer identischen RV-Baureihe können abhängig von Bauform und Anschlussbild auf dafür vorgesehene Mehrfachanschlussplatten montiert werden. Magnetventile und pneumatisch betätigte Ventile dürfen nur dann auf einer gemeinsamen Anschlussplatte kombiniert werden, wenn Baureihe, Ventilkörper, Befestigung und Anschlussbild ausdrücklich kompatibel sind.
Wählen Sie Wegefunktion, Schaltart und Mittelstellung anhand des pneumatischen Schaltsymbols. Berücksichtigen Sie zusätzlich Medium, Druckluftqualität, Temperaturbereich, Durchfluss, Einbaulage und die erforderliche Rückstellfunktion.
Die preisgünstigen EMC-Pneumatikventile unserer Eco-Line sind für einfache Pneumatikanwendungen (wenige Schaltungen pro Stunde, geringe Temperatur- und Druckschwankungen) bestens geeignet.
