Drosselventile & Drosselrückschlagventile für Abluft- und Zuluftdrosselung
Druckluftstrom und Zylindergeschwindigkeit gezielt regeln
Drosselventile und Drosselrückschlagventile regeln den Volumenstrom in pneumatischen Anlagen und ermöglichen dadurch die Einstellung der Bewegungsgeschwindigkeit von Pneumatikzylindern. Ein Drosselventil begrenzt den Durchfluss in beiden Strömungsrichtungen. Ein Drosselrückschlagventil drosselt dagegen nur in einer Richtung, während die Druckluft in der Gegenrichtung weitgehend ungedrosselt strömen kann.
Das Sortiment umfasst Block-Drosselventile, Leitungs-Drosselrückschlagventile, Ausführungen zur direkten Zylindermontage sowie kompakte IQS-Varianten mit Steckanschluss. Je nach Anwendung stehen abluft- oder zuluftregelnde Ausführungen, unterschiedliche Gewinde- und Schlauchgrößen sowie Modelle aus vernickeltem Messing, Kunststoff oder Edelstahl zur Auswahl.

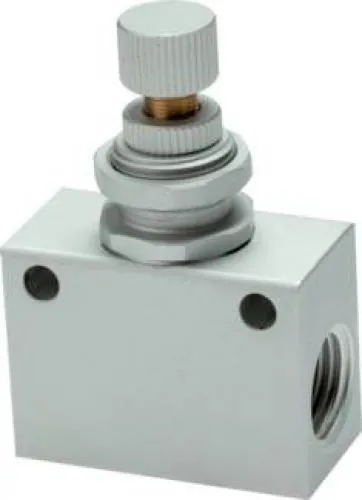

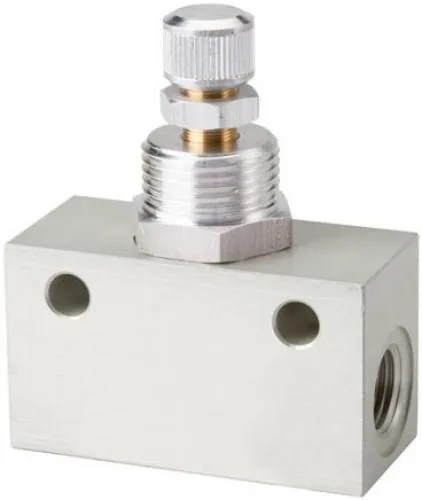

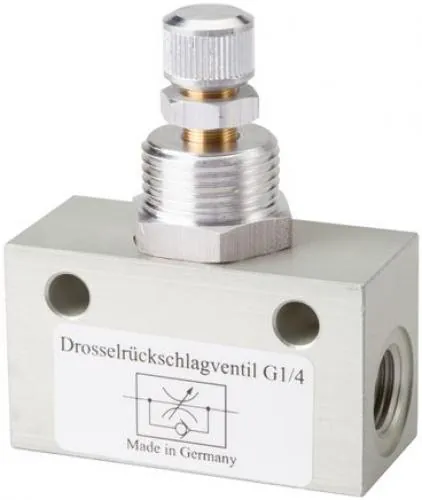

.jpg "Preview: Block-Drosselrückschlagventile, Feinregulierung, alle Größen"){kind=small}
.jpg "Preview: Block-Drosselrückschlagventile, Feinregulierung, alle Größen"){kind=small}
Abluft- oder Zuluftdrosselung: Welche Ausführung ist geeignet?
Bei doppeltwirkenden Pneumatikzylindern wird üblicherweise die aus dem Zylinder abströmende Druckluft gedrosselt. Diese Abluftdrosselung erzeugt einen kontrollierten Gegendruck und unterstützt einen gleichmäßigen Zylinderlauf. Die Zuluft kann dabei in der Gegenrichtung weitgehend ungedrosselt einströmen.
Eine Zuluftdrosselung begrenzt dagegen die in den Zylinder einströmende Luftmenge. Sie kommt insbesondere bei einfachwirkenden Zylindern sowie bei Antrieben mit kleinem Zylindervolumen oder geringer Last infrage. Für die gewünschte Funktion müssen die Regelrichtung und die auf dem Ventil gekennzeichnete Strömungsrichtung beachtet werden.
Bauformen: Leitungs-, Block- und Zylindermontage
Leitungs-Drosselventile und Leitungs-Drosselrückschlagventile werden zwischen zwei Schlauch- oder Rohrabschnitten montiert. Sie eignen sich besonders, wenn die Einstellung zentral erreichbar bleiben soll. Blockventile können abhängig von der jeweiligen Ausführung in Leitungen oder auf einer Montagefläche eingesetzt werden.
Einschraubventile werden unmittelbar am Anschluss des Pneumatikzylinders montiert. Dadurch erfolgt die Durchflussregelung direkt am Verbraucher. Gerade, gewinkelte und kompakte Bauformen ermöglichen die Anpassung an unterschiedliche Einbauräume. IQS-Ausführungen mit Steckanschluss erleichtern die Verbindung mit geeigneten Pneumatikschläuchen.
Drosselventile nach Anschluss, Einstellung und Material auswählen
Für die Auswahl eines Drosselventils oder Drosselrückschlagventils müssen Anschlussgewinde, Schlauch-Außendurchmesser, Regelrichtung, Betriebsdruck, Temperaturbereich und verwendetes Medium mit der jeweiligen Anwendung übereinstimmen. In der Unterkategorie stehen unter anderem Anschlüsse mit M-, R- und G-Gewinden sowie Steckanschlüsse für verschiedene Schlauch-Außendurchmesser zur Verfügung.
Ausführungen mit Rändelschraube ermöglichen eine werkzeuglose Einstellung des Volumenstroms. Eine Schlitzschraube erschwert dagegen das unbeabsichtigte Verstellen der gewählten Einstellung. Abhängig von der Baureihe werden Gehäuse aus vernickeltem Messing und Kunststoff oder vollständig aus Edelstahl 1.4404 angeboten.
Edelstahlventile mit FKM-Dichtungen eignen sich abhängig von ihren technischen Produktdaten für erhöhte Temperaturanforderungen oder korrosionsbeanspruchte Einsatzbereiche. Standardausführungen mit NBR-Dichtungen sind für typische Druckluftanwendungen vorgesehen. Betriebsdruck, Temperaturbereich und Medienverträglichkeit müssen immer anhand der Angaben der gewählten Ausführung geprüft werden.
Passende Pneumatikschläuche, Pneumatikzylinder und Funktionsverschraubungen erleichtern die vollständige Auslegung der Verbindung. Für gedrosselte Abluftanschlüsse stehen außerdem Schalldämpfer und Drosselschalldämpfer zur Verfügung. Gewindeart und Anschlussmaß können vor der Bestellung mithilfe der Gewindetabelle geprüft werden.
Tipp: Drosselrückschlagventil direkt in den Zylinder einschrauben um Totvolumen zu minimieren. Drosselrückschlagventile (eine Richtung gedrosselt, die andere frei) werden eingesetzt um die Geschwindigkeit von Pneumatikzylindern einzustellen, Drosselventile dagegen, um einen Luft- oder Flüssigkeitsstrom einzustellen.
