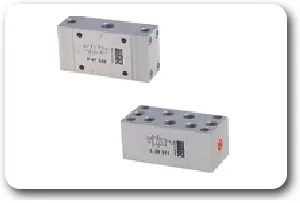

AIRTEC Pneumatikventile – pneumatisch betätigt – Baureihen P und L

3/2-, 5/2- und 5/3-Wege-Funktionen von AIRTEC

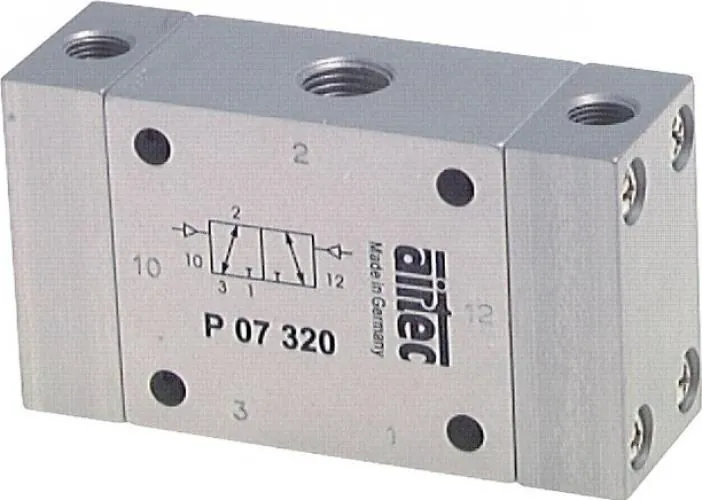

Ein 3/2-Wege-Ventil besitzt drei Anschlüsse und zwei Schaltstellungen. Es kann einen einfachwirkenden Pneumatikzylinder be- und entlüften oder als pneumatisches Signal- und Pilotventil eingesetzt werden. Abhängig von der Ausführung ist die Ruhestellung geöffnet oder geschlossen.

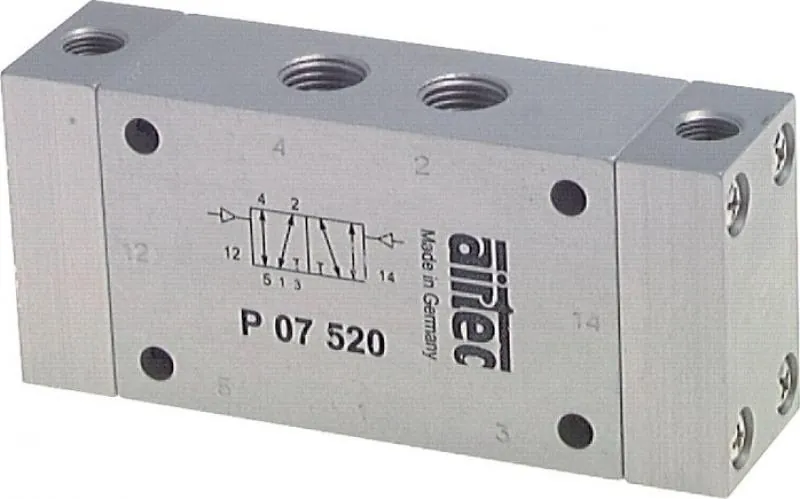

Ein 5/2-Wege-Ventil besitzt fünf Anschlüsse und zwei Schaltstellungen. Es verbindet die beiden Arbeitsanschlüsse eines doppeltwirkenden Pneumatikzylinders abwechselnd mit Druckluftversorgung und Entlüftung. Monostabile Ausführungen kehren nach Wegfall des Steuersignals durch mechanische Feder oder Luftfeder zurück. Bistabile Pneumatikimpulsventile behalten ihre Schaltstellung, bis das gegenüberliegende Steuersignal anliegt.

Ein 5/3-Wege-Ventil verfügt zusätzlich über eine definierte Mittelstellung. Je nach Ausführung können die Arbeitsanschlüsse in dieser Stellung gesperrt, entlüftet oder mit Druck beaufschlagt sein. Die benötigte Mittelstellungsfunktion ist anhand des Schaltsymbols und der Anlagenfunktion auszuwählen.


AIRTEC-Baureihen P und L im Vergleich

Die AIRTEC-Baureihe P umfasst pneumatisch betätigte 3/2-, 5/2- und 5/3-Wege-Ventile. Laut Hersteller stehen innerhalb der Baureihe Anschlussgrößen in G 1/8, G 1/4 und G 1/2 mit unterschiedlichen Nennweiten zur Verfügung. Der angegebene Temperaturbereich reicht bei den geprüften P-Ausführungen von −10 °C bis +70 °C. Optionale ATEX-Ausführungen sind baureihen- und produktspezifisch zu prüfen.

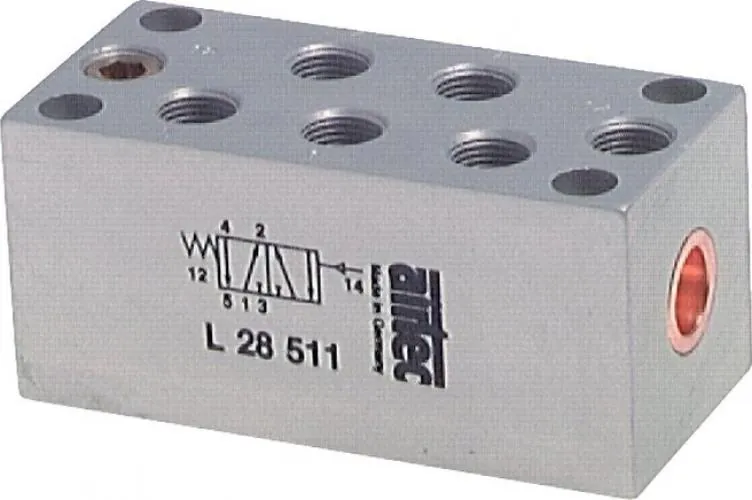

Die Baureihe L umfasst innerhalb dieser Kategorie 3/2- und 5/2-Wege-Ventile sowie Pneumatikimpulsventile. Bauform, Anschlussgrößen, Durchflusswerte und Druckbereiche unterscheiden sich von der Baureihe P und müssen dem jeweiligen technischen Datenblatt entnommen werden.

AIRTEC unterscheidet monostabile Ventile mit mechanischer Feder oder Luftfeder von bistabilen Impulsventilen. Die mechanische Feder erzeugt bei Wegfall des Steuerdrucks eine definierte Ausgangsstellung. Eine Luftfeder benötigt dagegen den dafür vorgesehenen pneumatischen Druck. Impulsventile mit Differenzkolben besitzen besondere Anforderungen an Druckbeaufschlagung und Anschlussführung.


Wichtige Auswahlkriterien

Wählen Sie zunächst die erforderliche Wegefunktion. Für einfachwirkende Zylinder und pneumatische Signalfunktionen kommen häufig 3/2-Wege-Ventile zum Einsatz. Doppeltwirkende Zylinder werden üblicherweise mit 5/2- oder 5/3-Wege-Ventilen gesteuert.

Legen Sie anschließend fest, ob eine monostabile Ausführung mit mechanischer Feder oder Luftfeder oder ein bistabiles Pneumatikimpulsventil benötigt wird. Bei 5/3-Wege-Ventilen muss zusätzlich die gewünschte Mittelstellung bestimmt werden. Impulsventile mit Differenzkolben sind anhand ihrer besonderen Druck- und Anschlussbedingungen auszuwählen.

Prüfen Sie Anschlussgröße, Nennweite, Durchfluss, Betriebsdruck, Steuerdruck, Temperaturbereich und zulässige Druckluftqualität. Die benötigte Durchflussleistung richtet sich nach Zylindergröße, Hub, Taktzeit sowie Länge und Querschnitt der angeschlossenen Leitungen.

Für die Montage auf einer Reihenleiste müssen Ventilbaureihe, Bauform, Befestigung und Anschlussbild übereinstimmen. Ventile der Baureihe P können nur mit ausdrücklich kompatiblen AIRTEC-Reihenleisten und Ventilvarianten kombiniert werden.

Airtec Ventile der Baureihen P und L zeichnen sich seit langem durch deren außerordentliche Robustheit & Zuverlässigkeit aus.
