2/2- & 3/2-Wege-Microventile und Mini-Magnetventile
Kompakte 2/2- und 3/2-Wege-Magnetventile
In dieser Kategorie finden Sie kompakte 2/2- und 3/2-Wege-Magnetventile für pneumatische Steuerungen und begrenzte Einbauräume. Das Sortiment umfasst Micro-Modular-Ventile, direktbetätigte AIRTEC-Magnetventile sowie RIEGLER® 3/2-Wege-Ventile mit unterschiedlichen Anschluss- und Entlüftungsvarianten.
2/2-Wege-Ventile werden zum elektrischen Öffnen oder Absperren eines Durchflusswegs eingesetzt. 3/2-Wege-Ventile können einen Arbeitsanschluss abhängig von der Schaltstellung mit dem Zulauf oder der Entlüftung verbinden. Zur Auswahl stehen je nach Baureihe stromlos geschlossene Ausführungen sowie Varianten mit NC- oder NO-Funktion.
Prüfen Sie vor der Auswahl Wegefunktion, Ruhestellung, Betriebsdruck, Nennweite, Durchfluss, Betriebsspannung, Leistungsaufnahme und elektrische Anschlussart. Schlauch-, Gewinde- und modulare Anschlüsse müssen zu den vorhandenen Leitungen und zur Einbausituation passen.
Einsatz kompakter Pneumatikventile
Microventile und Miniatur-Magnetventile werden verwendet, wenn eine elektrische Ventilfunktion bei begrenztem Einbauraum benötigt wird. Mögliche Anwendungen liegen in kompakten Pneumatiksteuerungen, kleineren Maschinen, Handhabungssystemen, Prüfaufbauten und dezentralen Steuerfunktionen.
Die konkrete Einsatzmöglichkeit hängt von Ventilfunktion, Betriebsdruck, Durchfluss, Schalthäufigkeit, elektrischer Leistung und zulässigem Medium ab. Eine kompakte Bauform allein bedeutet nicht, dass ein Ventil automatisch für Niederdruck, Vakuum, Flüssigkeiten oder mobile Geräte geeignet ist.
Für medizinische, analytische oder besonders reine Anwendungen dürfen ausschließlich Ventile verwendet werden, deren Herstellerunterlagen die erforderliche Medienverträglichkeit, Reinheit, Dichtheit und regulatorische Eignung ausdrücklich bestätigen.
Wegefunktion, Ruhestellung und Entlüftung
Ein 2/2-Wege-Ventil besitzt zwei Anschlüsse und zwei Schaltstellungen. Es eignet sich zum Öffnen oder Schließen eines Durchflusswegs. Bei einem 3/2-Wege-Ventil stehen drei Anschlüsse und zwei Schaltstellungen zur Verfügung, beispielsweise für die abwechselnde Druckbeaufschlagung und Entlüftung eines Arbeitsanschlusses.
NC bezeichnet eine im stromlosen Zustand geschlossene Durchflussverbindung. NO kennzeichnet eine im stromlosen Zustand geöffnete Verbindung. Bei 3/2-Wege-Ventilen muss zusätzlich das Schaltsymbol geprüft werden, da es die tatsächliche Verbindung zwischen Druck-, Arbeits- und Entlüftungsanschluss zeigt.

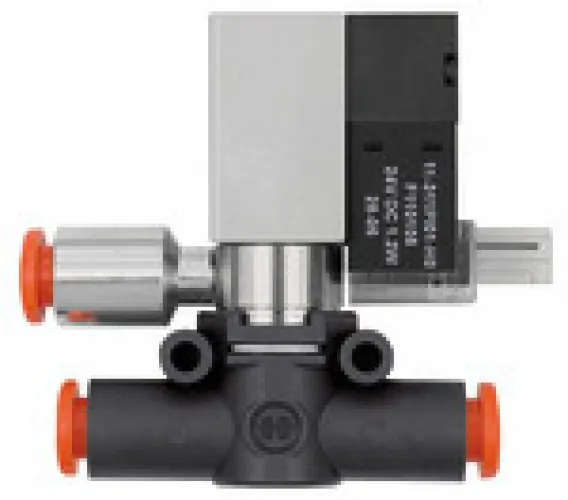

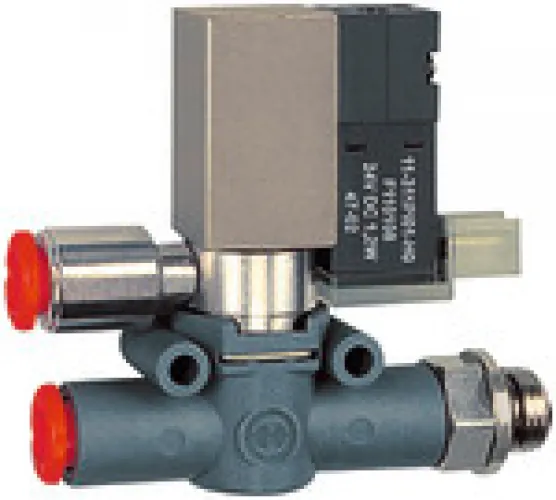

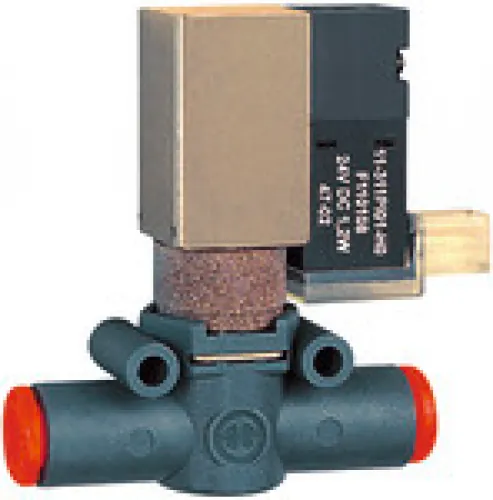

Die RIEGLER® Ausführungen unterscheiden sich unter anderem durch geführte oder schallgedämpfte Entlüftung sowie durch Schlauch-Schlauch- und Schlauch-Gewinde-Anschlüsse. Micro-Modular-Ventile ermöglichen weitere Anschlussvarianten. Die konkrete Ventilfunktion ergibt sich aus dem jeweiligen Schaltbild und den technischen Produktdaten.
Anschlüsse, Spannung und Medienverträglichkeit
Für die mechanische Einbindung stehen je nach Ventil Schlauchanschlüsse, Gewindeanschlüsse oder modulare Anschlussvarianten zur Verfügung. Schlauchaußendurchmesser, Gewindegröße, Anschlussrichtung und Einbaumaße müssen mit dem vorhandenen System übereinstimmen.
Bei der elektrischen Auswahl sind Nennspannung, Gleich- oder Wechselspannung, Leistungsaufnahme, Einschaltdauer, Anschlussbild und gegebenenfalls die erforderliche Schutzbeschaltung zu beachten. Eine nicht passende Magnetspule kann zu Fehlfunktionen oder Schäden führen.
Als Medium darf nur der in den technischen Daten freigegebene Stoff eingesetzt werden. Druckluftqualität, Temperatur, Betriebsdruck sowie die Verträglichkeit der medienberührten Werkstoffe und Dichtungen sind für jede Ausführung einzeln zu prüfen. Eine allgemeine Chemikalien-, Flüssigkeits- oder Vakuumeignung kann aus der Bezeichnung Microventil nicht abgeleitet werden.
