Pneumatische Fußventile & Fußschalter – tastend oder rastend
Pneumatische Steuerung per Fußpedal
Pneumatische Fußventile ermöglichen die Betätigung einer Druckluftsteuerung mit dem Fuß. Dadurch bleiben die Hände für das Werkstück, ein Werkzeug oder einen anderen Arbeitsschritt frei. Die Ventile eignen sich unter anderem für manuelle Arbeitsplätze, Montagevorrichtungen, Spannvorrichtungen und pneumatisch gesteuerte Maschinen.
Das Sortiment umfasst fußbetätigte 3/2-, 4/2-, 5/2- und 5/3-Wege-Ventile. Je nach Ausführung erfolgt die Rückstellung nach dem Loslassen automatisch durch Federkraft oder die gewählte Schaltstellung wird durch eine Raste gehalten. Für die Auswahl müssen Wegefunktion, Schaltstellung, Betätigungsart, Anschlussgröße, Betriebsdruck und Durchfluss zur pneumatischen Steuerung passen.
Fußventile mit Federrückstellung oder Raste
Bei einem Fußventil mit Federrückstellung wird die Schaltstellung nur während der Betätigung des Pedals gehalten. Nach dem Loslassen stellt die Feder das Ventil selbsttätig in seine Ausgangsstellung zurück. Diese Ausführung wird auch als tastend oder monostabil bezeichnet.
Ein rastendes beziehungsweise bistabiles Fußventil behält die geschaltete Stellung nach der Betätigung bei. Die Rückstellung erfolgt abhängig von der Konstruktion durch eine erneute Betätigung oder ein separates Entriegelungselement. Eine rastende Ausführung ist geeignet, wenn das pneumatische Signal ohne dauerhaft gedrücktes Pedal bestehen bleiben soll.
Die Betätigungsart darf nicht mit einer geprüften Sicherheitsfunktion gleichgesetzt werden. Ob ein Fußventil für eine sicherheitsbezogene Maschinenfunktion eingesetzt werden darf, muss anhand der Risikobeurteilung sowie der technischen Dokumentation des konkreten Ventils geprüft werden.
Bauformen, Pedale und pneumatische Anschlüsse

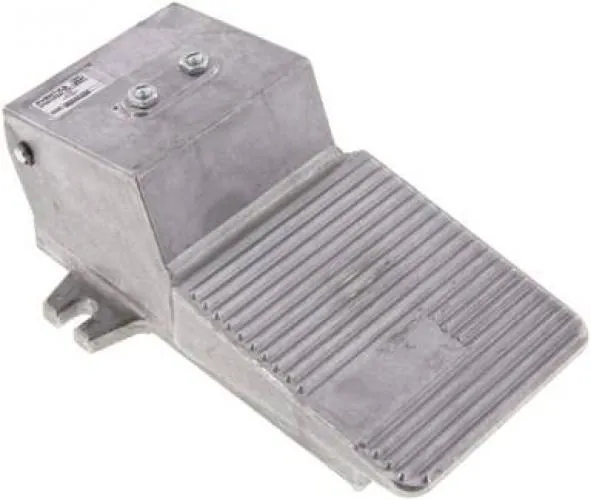

Die angebotenen pneumatischen Fußventile unterscheiden sich durch ihre Wegefunktion, Bauform und Pedalausführung. Zur Auswahl stehen Standard-, Solid-, Heavy-Duty- und Wippenventile. Abhängig vom Typ werden Ventilkörper und Pedale aus Aluminium oder Kunststoff verwendet.
Vor der Auswahl sind Anschlussgewinde, Betriebsdruck, Temperaturbereich, Durchfluss und verwendetes Medium zu prüfen. Die pneumatischen Ausführungen sind für gefilterte, geölte oder ungeölte Druckluft vorgesehen. Die zulässigen Werte können zwischen den einzelnen Baureihen abweichen.
Bei einem 5/3-Wege-Fußventil muss zusätzlich die Funktion der Mittelstellung ausgewählt werden. Je nach Variante kann die Mittelstellung geschlossen oder entlüftet ausgeführt sein. Diese Funktion beeinflusst das Verhalten des angeschlossenen pneumatischen Antriebs nach dem Loslassen oder Umschalten des Pedals.
Einsatzbereiche pneumatischer Fußventile
Pneumatische Fußventile können an Montage-, Bearbeitungs- und Spannvorrichtungen eingesetzt werden, wenn ein pneumatisches Signal mit dem Fuß ausgelöst oder umgeschaltet werden soll. Typische Anwendungen finden sich im Maschinenbau, in Werkstätten, an Fertigungsplätzen sowie in der Holz-, Metall- und Textilverarbeitung.
Für einfachwirkende Antriebe kommen abhängig von der gewünschten Schaltfunktion häufig 3/2-Wege-Ventile infrage. Doppeltwirkende Pneumatikzylinder werden üblicherweise mit 4/2-, 5/2- oder 5/3-Wege-Ventilen gesteuert. Entscheidend sind der Schaltplan des Ventils, die Grundstellung und das gewünschte Verhalten des Antriebs.
Passende Pneumatikschläuche, Pneumatikzylinder, Schalldämpfer und Pneumatikverschraubungen ergänzen die Fußventile bei der Installation. Gewindeart und Anschlussmaß können vor der Bestellung mithilfe der Gewindetabelle geprüft werden.
