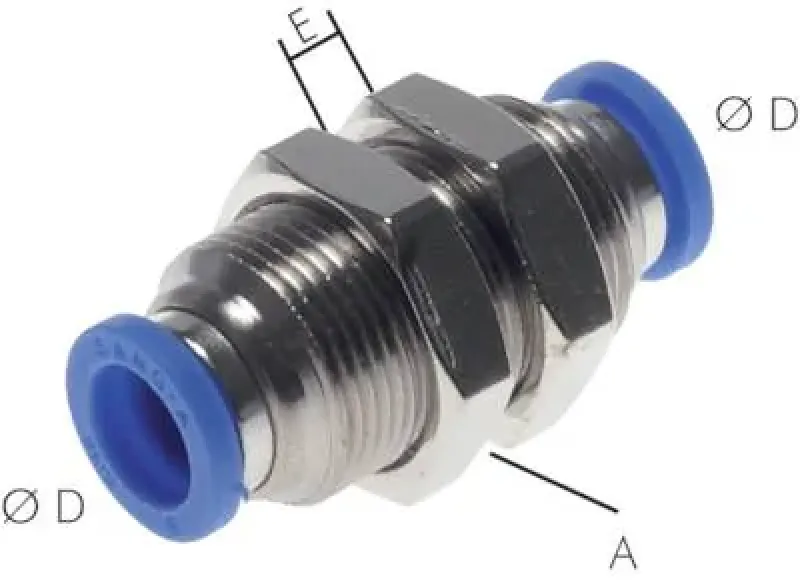

IQS Schott-Steckverbindungen Standard – alle Größen

Dichte Durchführungen für Pneumatikleitungen durch Schotts und Paneele

Die IQS Schott-Steckverbindungen Standard ermöglichen eine sichere und werkzeuglose Führung von Pneumatik- oder Druckluftleitungen durch Schotts, Paneele oder Gehäusewände. Sie sind ideal für Maschinenbau, Automatisierung und modulare Pneumatiksysteme, bei denen Leitungen sauber, dicht und zuverlässig durch Trennwände geführt werden müssen.

Die integrierte Stecktechnik erlaubt eine schnelle Montage der Schläuche, während die robuste Bauweise eine dauerhafte Abdichtung gewährleistet. Die Schott-Steckverbindungen verhindern Leckagen und schützen Leitungen vor mechanischer Belastung an Durchführungen.

Gefertigt aus vernickeltem Messing, hochwertigem PA66-Kunststoffkörper und NBR-Dichtungen, sind die Verbindungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen geeignet.

Typische technische Eigenschaften (Industriestandard):

• Bauform: Schott-Steckverbindung, Standard

• Anschluss: Schlauchanschluss (Stecksystem)

• Durchführungs-Ø: passend für Standard-Schotts

• Schlauch-Ø: 4 mm bis 16 mm

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Schläuche korrekt einstecken und vor Inbetriebnahme auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie dichte, zuverlässige Durchführungen Ihrer Pneumatikleitungen durch Schotts.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
