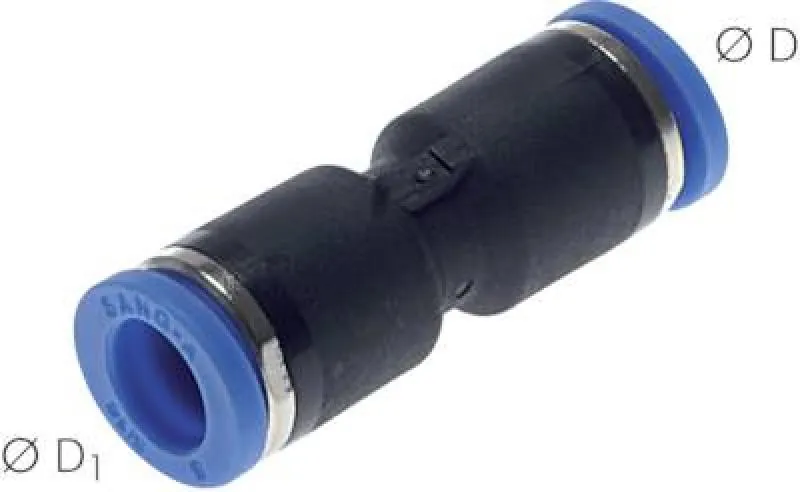

IQS Steckverbindungen (auch reduzierend) Standard – alle Größen

Flexible Steckverbindungen für modulare Pneumatiksysteme

Die IQS Steckverbindungen Standard, einschließlich reduzierender Varianten, ermöglichen eine schnelle, werkzeuglose Verbindung von Pneumatik- oder Druckluftleitungen unterschiedlicher Durchmesser. Sie sind ideal für Maschinenbau, Automatisierung und modulare Pneumatiksysteme, bei denen Schläuche sicher und normgerecht angeschlossen werden müssen.

Die integrierte Stecktechnik sorgt für einfache Montage und Demontage der Schläuche, während die reduzierenden Ausführungen einen flexiblen Übergang zwischen verschiedenen Schlauchdurchmessern ermöglichen. Die robuste Bauweise garantiert eine dauerhafte Dichtigkeit und zuverlässige Funktion selbst bei häufigem Anschlusswechsel.

Gefertigt aus vernickeltem Messing, hochwertigem PA66-Kunststoffkörper und NBR-Dichtungen, sind die Steckverbindungen für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Bauform: Steckverbindung, Standard

• Anschluss: Schlauchanschluss (Stecksystem), auch reduzierend

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: je nach Ausführung (R- oder G-Gewinde)

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Schläuche korrekt einstecken und vor Inbetriebnahme auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Druckverlust führen.

Sichern Sie jetzt die passende Größe und realisieren Sie flexible, zuverlässige Pneumatikverbindungen – auch zwischen unterschiedlichen Schlauchdurchmessern.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
