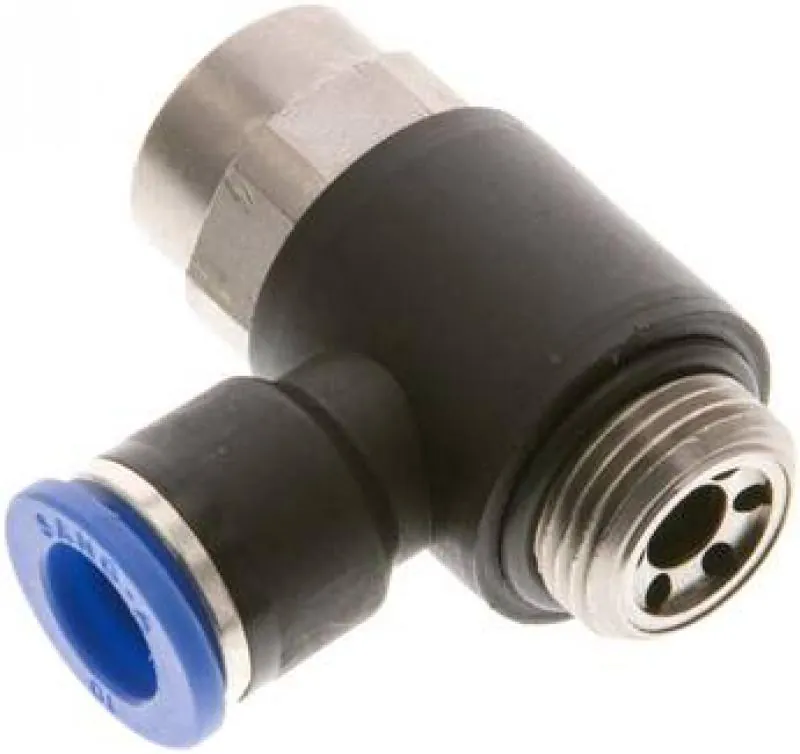

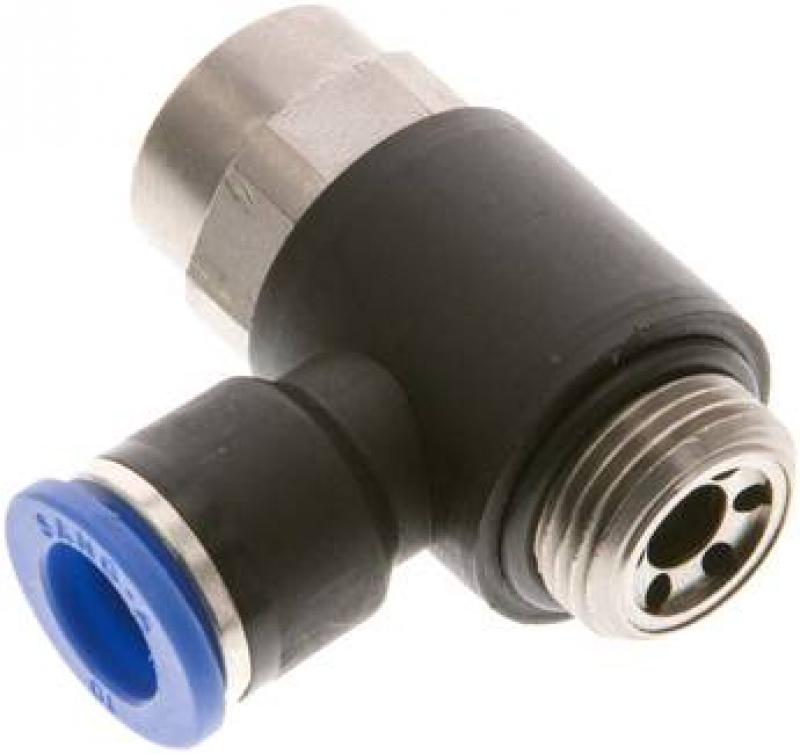

IQS Drosselrückschlagventile Standard – mit Schlitzschraube – alle Größen

Einstellbare Durchflussregelung für präzise Pneumatikzylinder-Steuerung

Die IQS Drosselrückschlagventile Standard mit Schlitzschraube ermöglichen eine exakt kontrollierte Geschwindigkeitsregulierung von Pneumatikzylindern. Durch die integrierte Drosselfunktion wird der Volumenstrom in einer Richtung fein dosiert eingestellt, während die Gegenrichtung über das Rückschlagventil nahezu ungehindert durchströmt.

Die Einstellung erfolgt über eine robuste Schlitzschraube, die eine schnelle und reproduzierbare Justierung der Durchflussmenge erlaubt. Dadurch lassen sich Bewegungsabläufe optimieren, Taktzeiten stabilisieren und ruckfreie Zylinderbewegungen sicherstellen. Diese Standard-Ausführung ist besonders geeignet für Anwendungen im Maschinenbau, in Automatisierungssystemen und in klassischen Druckluftinstallationen.

Gefertigt aus vernickeltem Messing mit widerstandsfähigen NBR-Dichtungen, sind die Ventile für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen konzipiert.

Typische technische Eigenschaften (Industriestandard):

• Gewindegrößen: G1/8, G1/4, G3/8, G1/2 (zylindrisches G-Gewinde / BSPP)

• Betriebsdruck: bis 20 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einstellart: Schlitzschraube

• Funktion: Drosselung in eine Richtung, freier Rückfluss in Gegenrichtung

Sicherheitshinweis:
Die Montage darf ausschließlich im drucklosen Zustand erfolgen. Die gekennzeichnete Durchflussrichtung ist zwingend einzuhalten. Nach der Einstellung ist die Position der Schlitzschraube auf sicheren Sitz zu prüfen, um unbeabsichtigte Verstellungen zu vermeiden.

Wählen Sie jetzt die passende Gewindegröße und sorgen Sie für eine dauerhaft präzise Steuerung Ihrer Pneumatikzylinder.

Funktionsprinzip:
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.

Medien:
Druckluft, neutrale Gase

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Vorteile:
•kompakte Bauform, •nur mit Schraubendreher verstellbar
