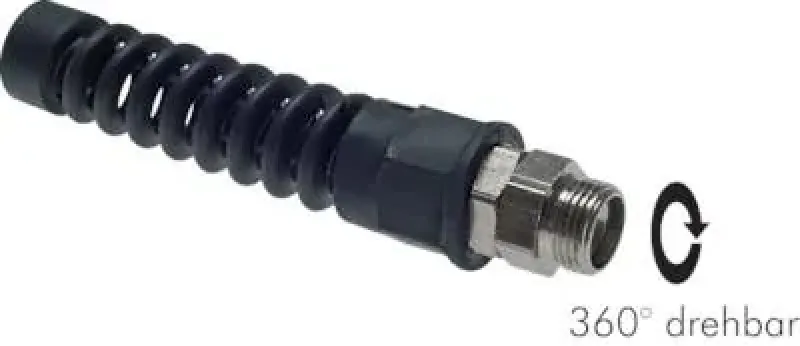

Gerade CK-Drehverschraubung zylindrisches Gewinde 360° drehbar für Spiralschläuche SPK PU, SPK TX (alle Größen)

360° drehbare Anschlusslösung bis 16 bar speziell für Spiralschläuche SPK PU und SPK TX

Diese gerade CK-Drehverschraubung aus vernickeltem Messing ist eine spezialisierte Gelenkarmatur, die für den direkten Anschluss von hochflexiblen Spiralschläuchen (SPK PU, SPK TX) in dynamischen Anlagen konzipiert ist. Sie kombiniert ein zylindrisches Außengewinde (G-Gewinde nach ISO 228), das mit einem O-Ring planseitig dichtet, mit einem 360° drehbaren Anschlussnippel. Diese Konstruktion ermöglicht eine spannungsfreie Leitungsführung und schützt effektiv vor Torsionskräften, die bei der Verwendung von Spiralschläuchen auftreten.

Gefertigt aus robustem Messing CW614N mit hochwertiger Vernickelung, hält die Verschraubung Drücken bis zu 16 bar und Temperaturen von -20°C bis +80°C stand. Die Abdichtung am Einschraubgewinde erfolgt statisch über einen integrierten O-Ring auf der Planfläche. Das System ist speziell auf die Geometrie der genannten Spiralschläuche abgestimmt, um einen sicheren Halt ohne zusätzliche Knickschutzfeder zu gewährleisten, da die Spiralschläuche bereits eine hohe Eigenstabilität besitzen.

Vorteile auf einen Blick

• 360° kugelgelagerte Drehfunktion verhindert Torsionsspannungen und ermöglicht maximale Flexibilität bei Roboteranwendungen.

• Spezielle Schlauchaufnahme optimiert für die Geometrie von SPK PU und SPK TX Spiralschläuchen für sicheren Halt.

• Messing vernickelt gewährleistet hohe Schlagfestigkeit und dauerhaften Korrosionsschutz im industriellen Dauereinsatz.

• Zylindrisches G-Gewinde mit O-Ring garantiert eine sofortige, leckagefreie Abdichtung auf ebenen Gehäuseflächen.

Anwendungstipp

Achten Sie bei der Montage darauf, dass der Spiralschlauch SPK PU oder SPK TX bis zum Anschlag in die Verschraubung eingeführt wird, bevor Sie die Überwurfmutter anziehen, um die optimale Dichtfläche zu erreichen.

Die gerade CK-Drehverschraubung bietet eine technisch überlegene Lösung für hochflexible Schlauchverbindungen mit Spiralschläuchen in automatisierten Fertigungsprozessen. Jetzt online bestellen

Verwendung:
Für langsame Drehbewegungen, z.B. um das Verdrehen von Schläuchen zu vermeiden.

Achtung:
Typ SPK 14/85 PU (G1/4" für Schlauch 8x5) Messing blank ohne Knickschutz
