Robuste Einschraubverbindung bis 16 bar für industrielle Pneumatiksysteme

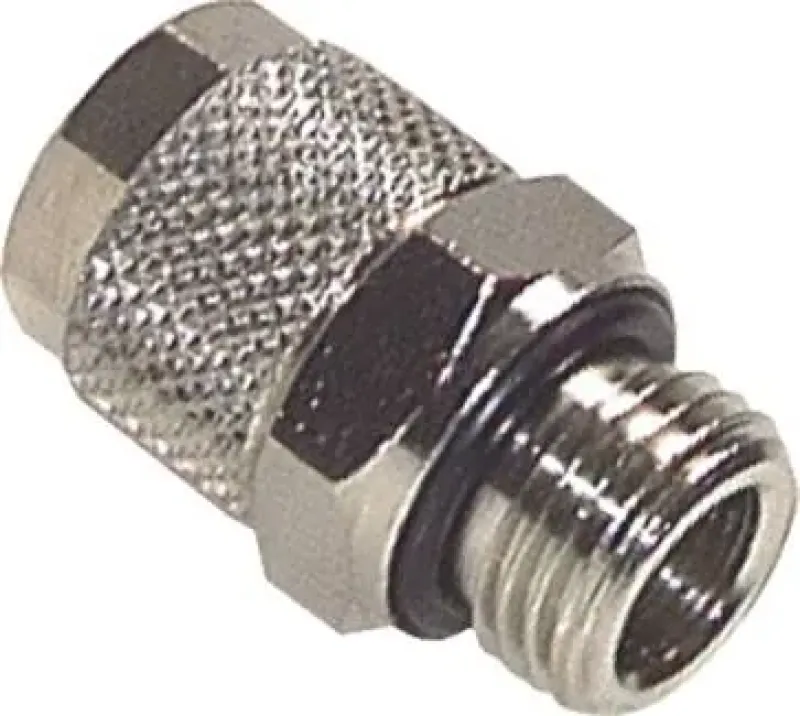

Diese gerade CK-Einschraubverschraubung aus vernickeltem Messing ist für den Einsatz in industriellen Pneumatiksystemen konzipiert, bei denen Metallkomponenten gegenüber Kunststoffen bevorzugt werden. Das zylindrische Außengewinde (G-Gewinde nach ISO 228) ermöglicht eine einfache Montage, bei der die Abdichtung nicht über das Gewinde, sondern über einen integrierten O-Ring (NBR) auf einer Planfläche erfolgt. Dieses Dichtprinzip bietet eine zuverlässige, statische Abdichtung und ermöglicht eine exakte Positionierung der Verschraubung im eingeschraubten Zustand.
Das Material Messing (oft CW614N) mit zusätzlicher Vernickelung zeichnet sich durch hohe Festigkeit, Korrosionsbeständigkeit und Langlebigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von typischerweise -10°C bis +70°C ausgelegt. Die Verschraubung ist für gängige Kunststoffschläuche mit definierten Innen- und Außendurchmessern wie PU, PA und PE geeignet.
Vorteile auf einen Blick
-
Zylindrisches Gewinde ermöglicht eine einfache Positionierung der Verschraubung mit O-Ring-Abdichtung.
-
Hohe Druckbeständigkeit bis zu 16 bar, übertrifft Kunststoffe in der Leistungsfähigkeit.
-
Robuste Metallausführung für hohe mechanische Belastbarkeit und Vibrationsfestigkeit.
-
Vernickelte Oberfläche für verbesserten Korrosionsschutz und ansprechende Optik.
Anwendungstipp
Zur Vermeidung von Undichtigkeiten an der Planfläche ist es wichtig, die Dichtkante des Einschraublochs vor der Montage von Schmutz und Beschädigungen zu befreien. Bei Bedarf sollte der O-Ring aus NBR auf Beschädigungen geprüft und ersetzt werden, um eine einwandfreie Funktion sicherzustellen.
Die gerade CK-Einschraubverschraubung aus vernickeltem Messing mit zylindrischem Gewinde ist eine robuste Lösung für zuverlässige pneumatische Verbindungen im Anlagen- und Maschinenbau. Jetzt online kaufen
Typ Messing vernickelt (NBR- & FKM-Dichtung)
Betriebsdruck: -0,95 bis 20 bar
Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)
Typ Aluminium
Betriebsdruck: -0,99 bis 15 bar
Temperaturbereich: -15°C bis max. +70°C
Typ Kunststoff (POM)
Betriebsdruck: -0,99 bis 10 bar
Temperaturbereich: -10°C bis max. +60°C
Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
