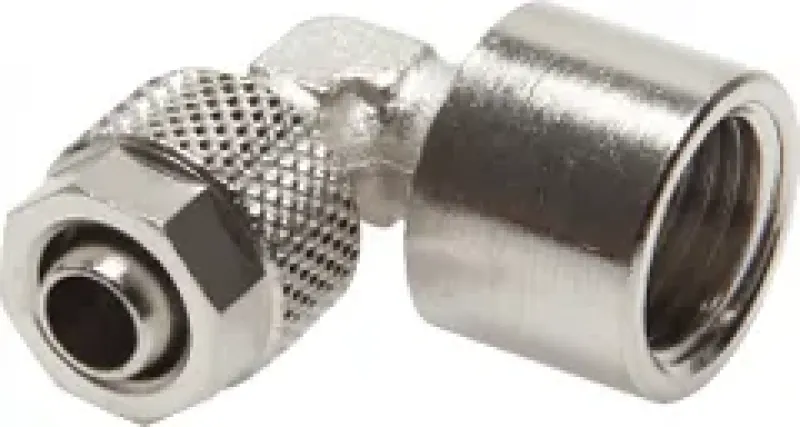

CK-Winkel-Verschraubung Innengewinde Messing vernickelt (alle Größen)

Robuste 90°-Manometerverschraubung bis 16 bar für präzise Mess- und Regeltechnik

Diese CK-Winkel-Verschraubung aus vernickeltem Messing dient als robuste, rechtwinklige Anschlussmöglichkeit für Komponenten mit Außengewinde, wie beispielsweise Manometer, Drucksensoren oder Messgeräte. Das zylindrische Innengewinde (G-Gewinde nach ISO 228) erfordert eine separate Dichtung (z. B. einen O-Ring oder eine Dichtscheibe) auf der Planfläche des einzuschraubenden Bauteils. Das CK-System an der Schlauchseite gewährleistet eine zugfeste und vibrationssichere Verbindung der Kunststoffleitung.

Das Material Messing (oft CW614N) mit zusätzlicher Vernickelung zeichnet sich durch hohe Festigkeit, Korrosionsbeständigkeit und Langlebigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von typischerweise -20°C bis +80°C ausgelegt. Sie ist für gängige Kunststoffschläuche mit definierten Außendurchmessern wie PU, PA und PE geeignet.

Vorteile auf einen Blick

• Robuste Metallausführung für den Einsatz in industriellen Umgebungen mit hoher mechanischer Belastung.

• Vielseitige Anschlussmöglichkeit für Messtechnik durch genormtes Innengewinde (G-Gewinde).

• Hohe Druck- und Temperaturbeständigkeit gegenüber reinen Kunststoffvarianten.

• 90° Umlenkung kombiniert mit dem Geräteanschluss für platzsparende Installationen.

Anwendungstipp

Stellen Sie sicher, dass das einzuschraubende Bauteil über eine geeignete Planfläche und die passende Dichtung (z.B. Dichtscheibe aus Kupfer oder FKM) verfügt, da die Abdichtung nicht über das Gewinde erfolgt.

Die CK-Winkel-Verschraubung aus vernickeltem Messing ist eine präzise Lösung für die Integration von Messtechnik in pneumatische Anlagen. Jetzt online kaufen

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
