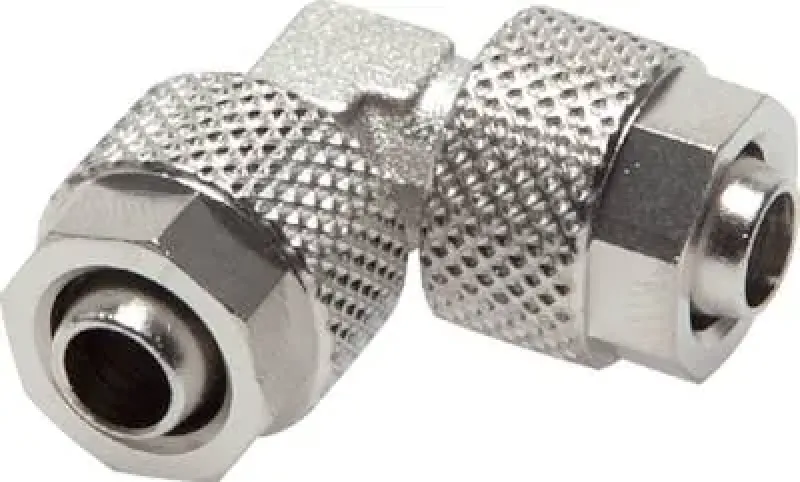

CK-Winkel-Verschraubung Messing vernickelt (alle Größen)

Robuste 90°-Schlauchverbindung bis 16 bar für langlebige Industrieanwendungen

Diese CK-Winkel-Verschraubung aus vernickeltem Messing ist für den Einsatz in industriellen Pneumatik- und Hydrauliksystemen konzipiert, bei denen eine 90-Grad-Umlenkung der Schlauchleitung erforderlich ist. Die Armatur wird über ein zylindrisches Außengewinde (G-Gewinde nach ISO 228) montiert, wobei die Abdichtung mittels eines separaten O-Rings auf der Planfläche der Aufnahmebohrung erfolgt. Dieses Dichtprinzip ermöglicht eine 360° Positionierbarkeit der Armatur vor dem endgültigen Kontern.

Das Material Messing (oft CW614N) mit zusätzlicher Vernickelung zeichnet sich durch hohe Festigkeit, Korrosionsbeständigkeit und Langlebigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von typischerweise -10°C bis +70°C ausgelegt. Die Verschraubung ist für gängige Kunststoffschläuche mit definierten Außendurchmessern wie PU, PA und PE geeignet.

Vorteile auf einen Blick

• 90° Umlenkung ermöglicht eine platzsparende und saubere Leitungsführung in beengten Bauräumen.

• Hohe Druckbeständigkeit bis zu 16 bar, übertrifft Kunststoffe in der Leistungsfähigkeit.

• Robuste Metallausführung für hohe mechanische Belastbarkeit und Vibrationsfestigkeit.

• Vernickelte Oberfläche für verbesserten Korrosionsschutz und ansprechende Optik.

Anwendungstipp

Zur optimalen Positionierung die Verschraubung zunächst handfest anziehen, ausrichten und anschließend mit einem Gabelschlüssel für Pneumatikarmaturen vorsichtig kontern, um die Dichtwirkung sicherzustellen.

Die CK-Winkel-Verschraubung aus vernickeltem Messing ist eine robuste Lösung für zuverlässige pneumatische Verbindungen im Anlagen- und Maschinenbau. Jetzt online kaufen

WCK 2 MSV =  Schlauchnippel demontierbar

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
