CK-Winkel-Verschraubung zylindrisches Gewinde (Hohlschraube) Messing vernickelt (alle Größen)

Drehbare 90°-Pneumatikverbindung bis 16 bar für flexible Ausrichtung

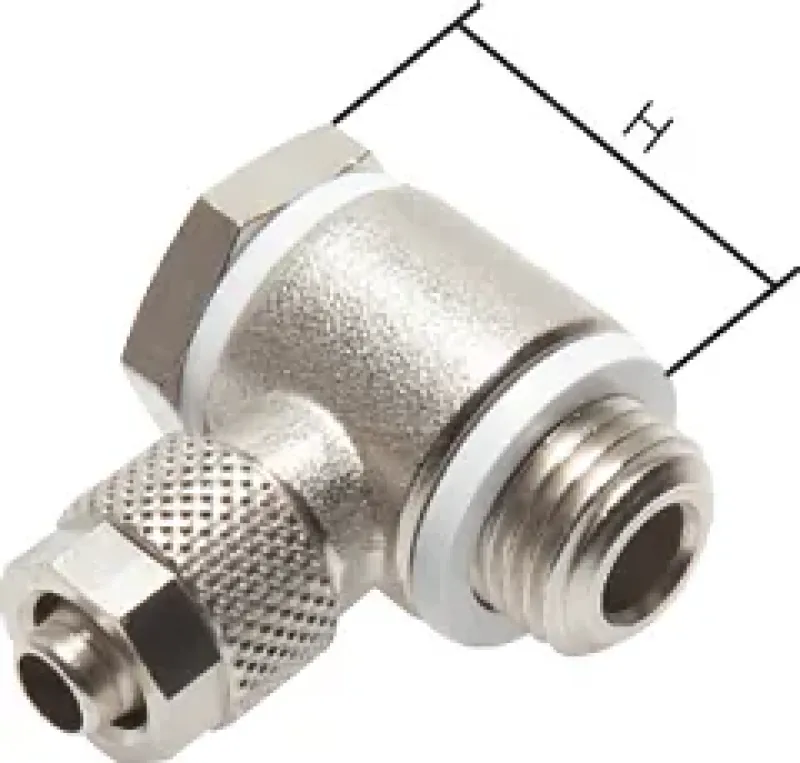

Diese CK-Winkel-Verschraubung aus vernickeltem Messing ist als Hohlschraube mit einem zylindrischen Außengewinde (G-Gewinde nach ISO 228) ausgeführt. Die Konstruktion ermöglicht eine 360° drehbare Ausrichtung des Schlauchabgangs nach der Montage, was eine flexible Installation in engen Bauräumen gewährleistet. Die Abdichtung erfolgt statisch über einen separaten O-Ring (NBR oder FKM) auf der Planfläche des Einschraublochs, nicht über das Gewinde selbst. Dieses System bietet hohe Vibrationsfestigkeit und Druckbeständigkeit.

Das Material Messing (CW614N) mit hochwertiger Vernickelung zeichnet sich durch hohe Festigkeit und Korrosionsbeständigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von -20°C bis +80°C ausgelegt. Sie ist für gängige Kunststoffschläuche mit definierten Außendurchmessern wie PU, PA und PE geeignet.

Vorteile auf einen Blick

• 360° drehbare Hohlschraube ermöglicht die exakte und flexible Ausrichtung des Schlauchabgangs nach der Montage.

• Robuste Metallausführung für den Einsatz in industriellen Umgebungen mit hoher mechanischer Belastung.

• Hohe Druck- und Temperaturbeständigkeit gegenüber Kunststoffvarianten.

• Zylindrisches Gewinde mit O-Ring ermöglicht einfache, planseitige und sichere Abdichtung.

Anwendungstipp

Für die korrekte und leckagefreie Installation der Hohlschraube und des Ringstücks empfiehlt sich die Verwendung eines Drehmomentschlüssels für Hohlschrauben Messing [0], um das korrekte Anzugsmoment auf die Planfläche zu bringen.

Die CK-Winkel-Verschraubung aus vernickeltem Messing mit zylindrischem Gewinde ist eine robuste Lösung für anspruchsvolle pneumatische Verbindungen in dynamischen Umgebungen. Hier günstig bestellen

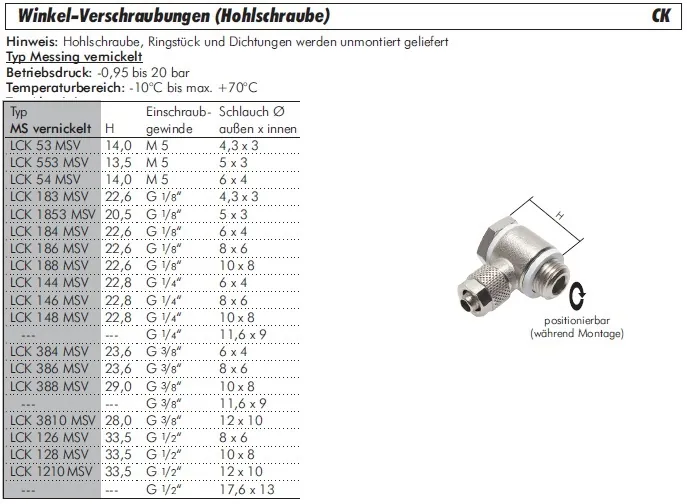

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
