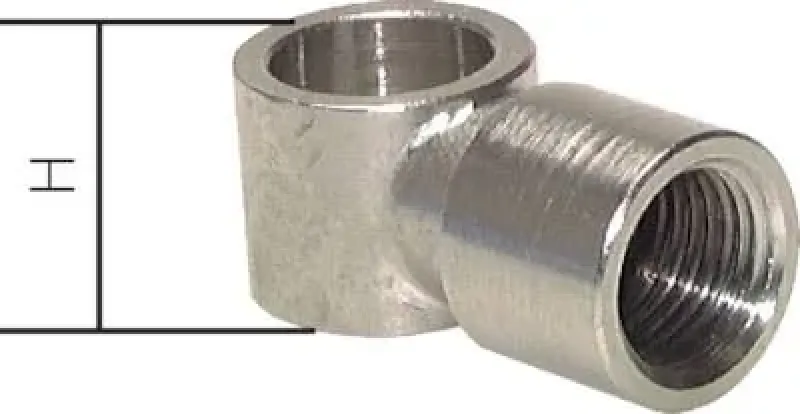

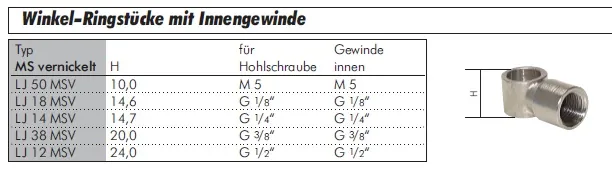

CK-Winkelverschraubung-Ringstücke mit Innengewinde Messing vernickelt für CK-Systeme (alle Größen)

Systemkomponente bis 16 bar für flexible, drehbare 90°-Messgeräteanschlüsse

Dieses CK-Winkelverschraubung-Ringstück aus vernickeltem Messing ist ein Zubehörteil für das CK-Verschraubungssystem und wird in Kombination mit einer separat erhältlichen Hohlschraube verwendet. Die Konstruktion ermöglicht nach der Montage eine 360° freie Drehbarkeit des Schlauchabganges, was eine flexible Installation und Ausrichtung der Leitungen in komplexen Anlagen oder bei beweglichen Maschinenteilen gewährleistet. Die Komponente verfügt zudem über ein zylindrisches Innengewinde (G-Gewinde nach ISO 228) zur Aufnahme von Manometern oder Sensoren.

Das Material Messing (CW614N) mit hochwertiger Vernickelung zeichnet sich durch hohe Festigkeit und Korrosionsbeständigkeit aus. Das Ringstück ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von -20°C bis +80°C ausgelegt. Die Komponente ist für gängige Kunststoffschläuche mit definierten Außendurchmessern wie PU, PA und PE geeignet. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• 360° drehbare Funktionalität ermöglicht flexible Schlauchführung in beengten Bauräumen.

• Integriertes Innengewinde zur direkten Montage von Mess- und Prüftechnik.

• Hohe Druck- und Temperaturbeständigkeit gegenüber Kunststoffvarianten.

• Bestandteil des CK-Systems für eine robuste und vibrationsfeste Verbindung.

Anwendungstipp

Bei der Montage zwischen Hohlschraube und Ringstück muss der O-Ring aus NBR korrekt positioniert und auf Unversehrtheit geprüft werden, um eine planseitige Abdichtung zu gewährleisten.

Das CK-Winkelverschraubung-Ringstück mit Innengewinde aus vernickeltem Messing stellt eine essenzielle Systemkomponente für die Realisierung drehbarer pneumatischer Anschlüsse mit integrierter Messtechnik dar. Jetzt online kaufen

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
