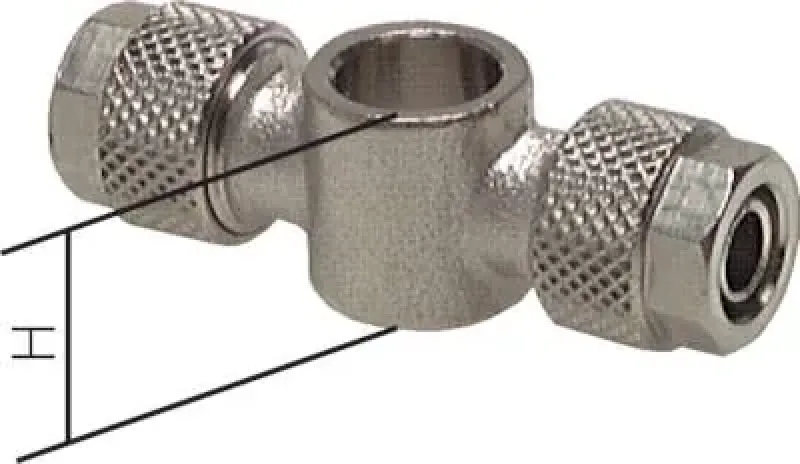

CK-T-Verschraubung-Ringstücke Messing vernickelt für CK-Systeme (alle Größen)

Systemkomponente bis 16 bar für flexible, drehbare T-Pneumatikanwendungen

Dieses T-Verschraubung-Ringstück aus vernickeltem Messing ist ein Zubehörteil für das CK-Verschraubungssystem und wird in Kombination mit einer separat erhältlichen Hohlschraube verwendet. Die Konstruktion ermöglicht nach der Montage eine 360° freie Drehbarkeit des gesamten T-Stücks, was eine flexible Installation und Ausrichtung der Leitungen in komplexen Anlagen oder bei beweglichen Maschinenteilen gewährleistet. Die Abdichtung zur Hohlschraube erfolgt über einen internen O-Ring.

Das Material Messing (CW614N) mit hochwertiger Vernickelung zeichnet sich durch hohe Festigkeit und Korrosionsbeständigkeit aus. Das Ringstück ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von -20°C bis +80°C ausgelegt. Die Komponente ist für gängige Kunststoffschläuche mit definierten Außendurchmessern wie PU, PA und PE geeignet. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• 360° drehbare Funktionalität ermöglicht flexible Schlauchführung in beengten Bauräumen.

• Robuste Metallausführung gewährleistet Langlebigkeit und hohe mechanische Belastung.

• Hohe Druck- und Temperaturbeständigkeit gegenüber Kunststoffvarianten.

• Bestandteil des CK-Systems für eine robuste und vibrationsfeste Verbindung.

Anwendungstipp

Bei der Montage zwischen Hohlschraube und Ringstück muss der O-Ring aus NBR korrekt positioniert und auf Unversehrtheit geprüft werden, um eine planseitige Abdichtung zu gewährleisten.

Das T-Verschraubung-Ringstück aus vernickeltem Messing stellt eine essenzielle Systemkomponente für die Realisierung drehbarer pneumatischer T-Abgänge dar. Hier günstig bestellen

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
