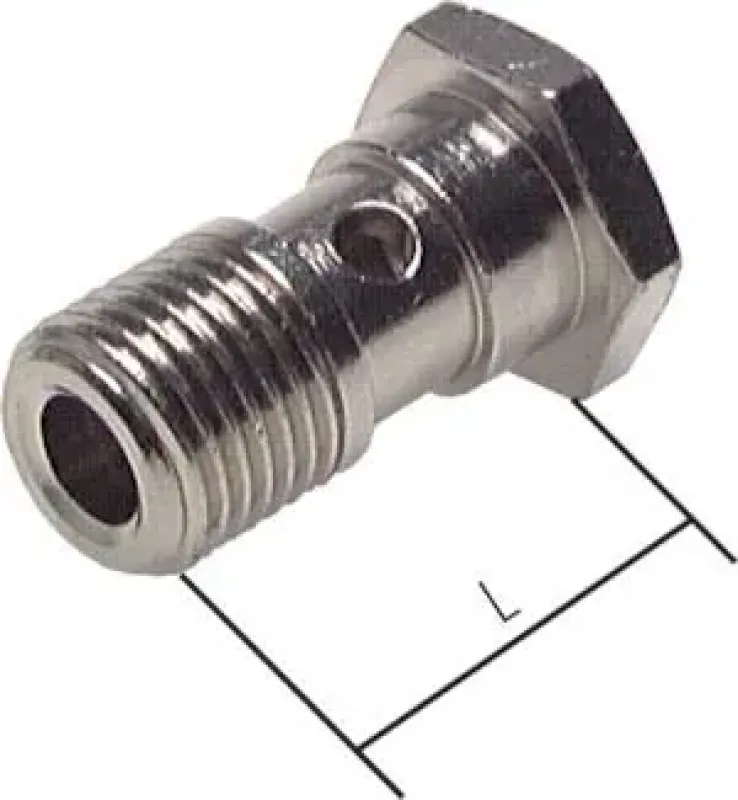

Hohlschrauben zylindrisches Gewinde 1-fach Messing vernickelt für CK-Systeme (alle Größen)

Einfache dichte Montage bis 16 bar für Ringstücke und Ventile

Diese 1-fache Hohlschraube aus vernickeltem Messing mit zylindrischem Außengewinde (G-Gewinde nach ISO 228) ist eine Systemkomponente für CK-Verschraubungen. Sie wird verwendet, um ein passendes Ringstück (Winkel- oder T-Stück) oder direkt ein Bauteil mit entsprechender Aufnahme (z. B. ein Pneumatikventil) zu befestigen. Die Abdichtung erfolgt nicht über das Gewinde, sondern über einen separaten, planliegenden O-Ring (NBR oder FKM), was eine 360° drehbare Ausrichtung des aufgesetzten Ringstücks ermöglicht.

Das Material Messing (CW614N) mit hochwertiger Vernickelung bietet eine hohe Festigkeit bei geringem Gewicht und ist korrosionsbeständig. Die Hohlschraube ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von -20°C bis +80°C ausgelegt. Sie ist ein wesentliches Verbindungselement in robusten industriellen Anwendungen.

Vorteile auf einen Blick

• Zylindrisches G-Gewinde für planseitige Abdichtung mit O-Ring, ermöglicht drehbare Montage.

• Robuste Metallausführung gewährleistet Langlebigkeit und hohe mechanische Belastung.

• Hohe Druck- und Temperaturbeständigkeit gegenüber Kunststoffvarianten.

• Systemkomponente für flexible und vibrationsfeste CK-Installationen.

Anwendungstipp

Vor der Montage muss sichergestellt werden, dass die Dichtfläche der Aufnahmebohrung sauber und unbeschädigt ist. Für die korrekte und leckagefreie Installation empfiehlt sich die Verwendung eines Drehmomentschlüssels für Hohlschrauben Messing, um das korrekte Anzugsmoment auf die Planfläche zu bringen.

Die 1-fache Hohlschraube aus vernickeltem Messing stellt eine essenzielle Systemkomponente zur Realisierung drehbarer pneumatischer Anschlüsse dar. Jetzt online kaufen

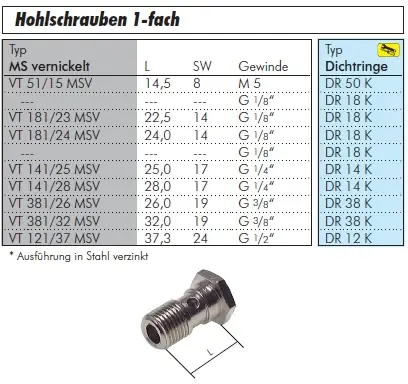

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C

*Gewindekörper in Stahl verzinkt, Überwurfmutter in Aluminium, **keine Elastomerdichtung
