Systemkomponente bis 16 bar für flexible, drehbare 90°-Pneumatikanwendungen

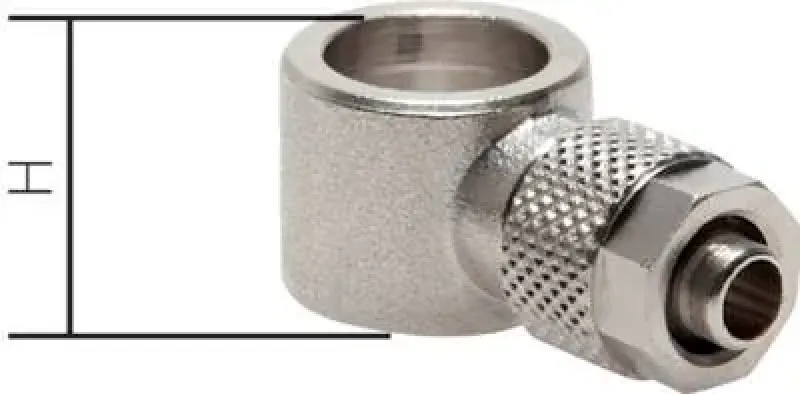

Dieses Winkel-Verschraubung-Ringstück aus vernickeltem Messing ist ein Zubehörteil für das CK-Verschraubungssystem und wird in Kombination mit einer separat erhältlichen Hohlschraube verwendet. Die Konstruktion ermöglicht nach der Montage eine 360° freie Drehbarkeit des Schlauchabganges, was eine flexible Installation und Ausrichtung der Leitungen in komplexen Anlagen oder bei beweglichen Maschinenteilen gewährleistet. Die Abdichtung zur Hohlschraube erfolgt über einen internen O-Ring.

Das Material Messing (CW614N) mit hochwertiger Vernickelung zeichnet sich durch hohe Festigkeit und Korrosionsbeständigkeit aus. Das Ringstück ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von -20°C bis +80°C ausgelegt. Die Komponente ist für gängige Kunststoffschläuche mit definierten Außendurchmessern wie PU, PA und PE geeignet. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

360° drehbare Funktionalität ermöglicht flexible Schlauchführung in beengten Bauräumen.
Robuste Metallausführung gewährleistet Langlebigkeit und hohe mechanische Belastung.
Hohe Druck- und Temperaturbeständigkeit gegenüber Kunststoffvarianten.
Bestandteil des CK-Systems für eine robuste und vibrationsfeste Verbindung.

Anwendungstipp

Bei der Montage zwischen Hohlschraube und Ringstück muss der O-Ring aus NBR korrekt positioniert und auf Unversehrtheit geprüft werden, um eine planseitige Abdichtung zu gewährleisten.

Das Winkel-Verschraubung-Ringstück aus vernickeltem Messing stellt eine essenzielle Systemkomponente für die Realisierung drehbarer pneumatischer Anschlüsse dar. Jetzt online kaufen

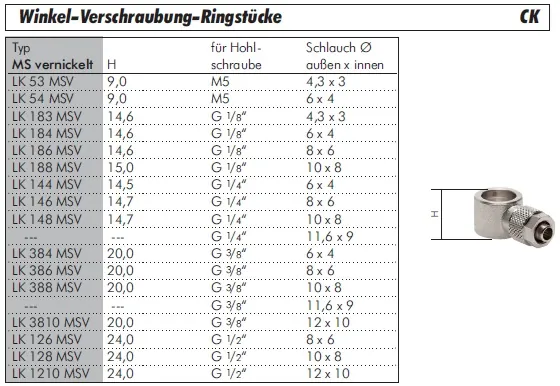

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C

*Gewindekörper in Stahl verzinkt, Überwurfmutter in Aluminium, **keine Elastomerdichtung

Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
