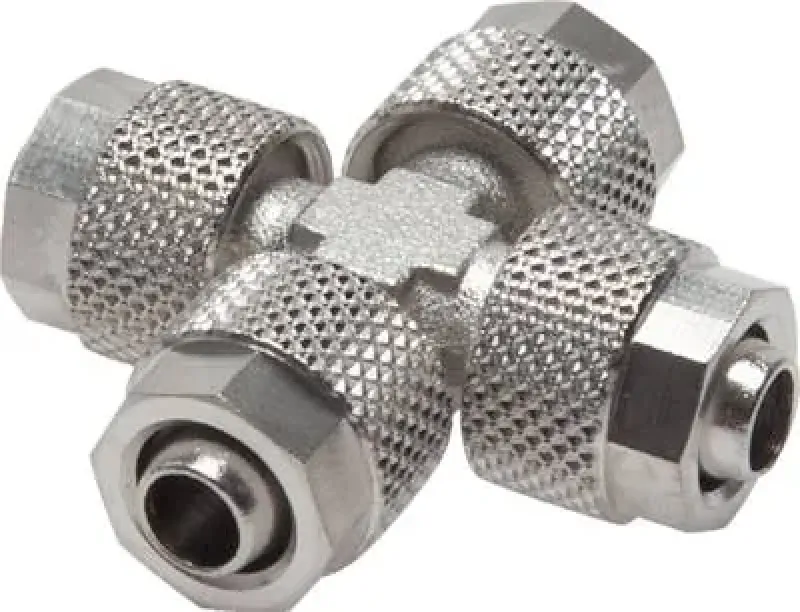

CK-Kreuz-Verschraubung Messing vernickelt (alle Größen)

Robuste Kreuzverbindung bis 16 bar für komplexe Leitungsführungen

Diese CK-Kreuz-Verschraubung aus vernickeltem Messing dient der sicheren und zugfesten Verzweigung von Schlauchleitungen in vier Richtungen innerhalb eines Leitungssystems. Die robuste Bauweise ist ideal für den Einsatz in industriellen Umgebungen, in denen ein zentraler Verteilungspunkt benötigt wird. Die Verbindung erfolgt über das bewährte CK-System, bei dem ein Klemmring durch das Anziehen der Überwurfmuttern auf den Schlauch gepresst wird und eine dichte sowie vibrationssichere Verbindung erzeugt.

Das Material Messing (oft CW614N) mit zusätzlicher Vernickelung gewährleistet eine hohe mechanische Festigkeit und Korrosionsbeständigkeit für den dauerhaften Industrieeinsatz. Die Verschraubung ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von typischerweise -10°C bis +70°C ausgelegt. Sie ist für gängige Kunststoffschläuche wie PU, PA und PE geeignet.

Vorteile auf einen Blick

• Vierfach-Verzweigung ermöglicht komplexe und platzsparende Medienverteilungen innerhalb der Anlage.

• Hohe Druckbeständigkeit bis zu 16 bar, übertrifft Kunststoffe in der Leistungsfähigkeit.

• Robuste Metallausführung für hohe mechanische Belastbarkeit und Vibrationsfestigkeit.

• Vernickelte Oberfläche für verbesserten Korrosionsschutz und ansprechende Optik.

Anwendungstipp

Achten Sie bei der Montage darauf, dass die Druckbelastung des Systems gleichmäßig auf alle Abgänge verteilt wird. Zur Montage der Verschraubung kann eine Montagehilfe für CK-Verschraubungen verwendet werden, um das korrekte Anzugsmoment sicherzustellen.

Die CK-Kreuz-Verschraubung aus vernickeltem Messing ist eine robuste Lösung für zuverlässige pneumatische Verbindungen in komplexen Anlagen- und Maschinenbau-Projekten. Jetzt online kaufen

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
