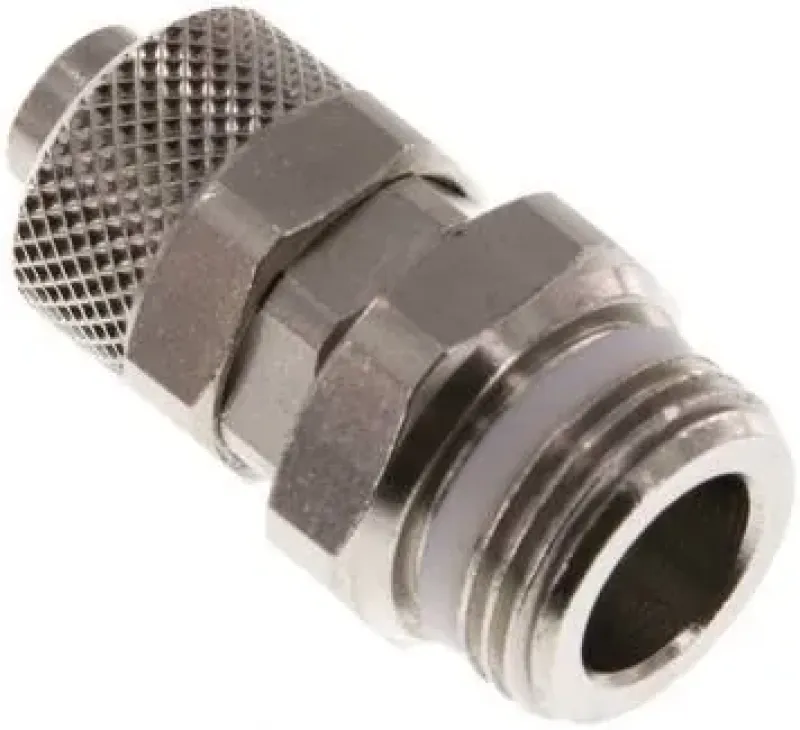

Gerade CK-Drehverschraubung zylindrisches Gewinde 360° drehbar Messing vernickelt (alle Größen)

Maximale Bewegungsfreiheit bis 16 bar durch 360° Gelenkfunktion

Diese gerade CK-Drehverschraubung aus vernickeltem Messing ist eine spezialisierte Gelenkarmatur für den Einsatz in stark bewegten oder vibrierenden Anlagen. Sie kombiniert ein zylindrisches Außengewinde (G-Gewinde nach ISO 228), das mit einem O-Ring planseitig dichtet, mit einem 360° drehbaren Anschlussnippel. Diese Konstruktion ermöglicht eine spannungsfreie Leitungsführung und schützt effektiv vor Torsionskräften, die bei der Verwendung von Spiralschläuchen auftreten.

Gefertigt aus robustem Messing CW614N mit hochwertiger Vernickelung, hält die Verschraubung Drücken bis zu 16 bar und Temperaturen von -20°C bis +80°C stand. Die Abdichtung am Einschraubgewinde erfolgt statisch über einen integrierten O-Ring auf der Planfläche, was eine schnelle und saubere Montage ohne zusätzliches Dichtmaterial erlaubt. Das System ist für den Einsatz mit kalibrierten Kunststoffschläuchen aus PA, PE oder Polyurethan optimiert.

Vorteile auf einen Blick

• 360° kugelgelagerte Drehfunktion verhindert Torsionsspannungen im Schlauch und ermöglicht maximale Flexibilität bei Roboteranwendungen.

• Messing vernickelt gewährleistet hohe Schlagfestigkeit und dauerhaften Korrosionsschutz im industriellen Dauereinsatz.

• Zylindrisches G-Gewinde mit O-Ring garantiert eine sofortige, leckagefreie Abdichtung auf ebenen Gehäuseflächen.

• Vakuumtauglichkeit ermöglicht den vielseitigen Einsatz von der Standardpneumatik bis hin zu anspruchsvollen Unterdruckanwendungen.

Anwendungstipp

Um die volle Beweglichkeit des Gelenks dauerhaft zu erhalten, sollte der Schlauch mit einem Präzisions-Schlauchschneider rechtwinklig gekürzt werden, damit keine axialen Spannungen auf das Drehsegment der Verschraubung wirken.

Die gerade CK-Drehverschraubung bietet eine technisch überlegene Lösung für hochflexible Schlauchverbindungen in automatisierten Fertigungsprozessen. Jetzt online bestellen

Verwendung:
Für langsame Drehbewegungen, z.B. um das Verdrehen von Schläuchen zu vermeiden.

CK 388 DR MSV wird mit PTFE-Dichtung geliefert!

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
