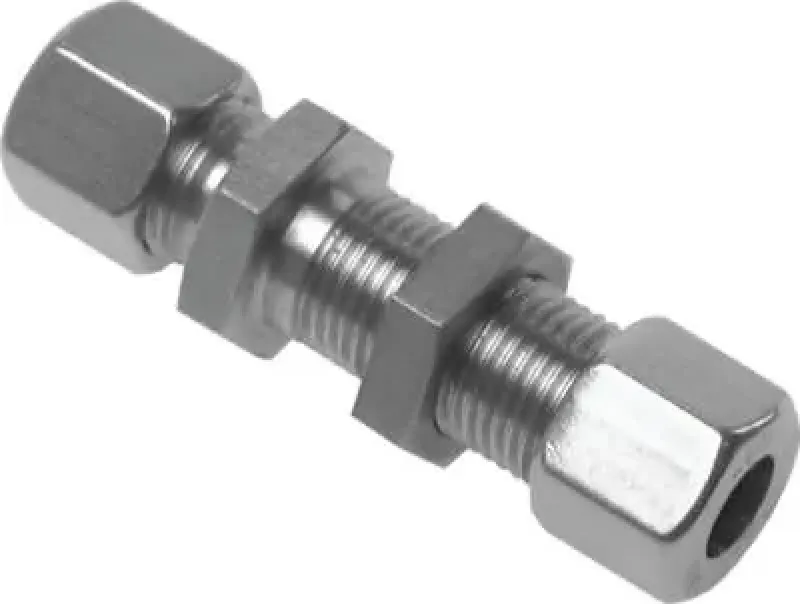

Gerade-Schneidringschottverschraubung Edelstahl DIN-2353 alle Größen

Robuste Durchführung für Pneumatik, Hydraulik, Druckluft & Industriebedarf – Edelstahl V4A – bis 400 bar – inkl. Schneidring

Die Gerade-Schneidringschottverschraubung nach DIN-2353 (ISO 8434-1) dient als hochfeste Verbindung zur sicheren Rohrführung durch Schottwände. Das mechanische Prinzip beruht auf einem 24°-Konus: Beim Anziehen der Überwurfmutter schneidet die gehärtete Kante des Rings in den Rohrmantel ein, was eine formschlüssige und dauerhaft dichte Verbindung erzeugt. Diese Konstruktion ist speziell für die hohen Anforderungen an die Leckagesicherheit in der Prozessindustrie entwickelt und ist absolut gasdicht.

Gefertigt aus dem Werkstoff Edelstahl-1.4571, zeichnet sich diese Komponente durch eine exzellente Medienbeständigkeit gegenüber aggressiven Stoffen aus. Mit Druckstufen von bis zu 400-bar garantiert sie maximale Ausfallsicherheit in der Hydraulik und Pneumatik. Die chemische Beständigkeit des V4A Stahls macht die Verschraubung zur ersten Wahl für den anspruchsvollen Industriebedarf sowie für Anwendungen im Bereich Heizung-&-Sanitär.

• Hochdruckfest: Formschlüssiger Verbund für extreme Belastungen in Hydrauliksystemen.

• Langlebigkeit: Höchster Korrosionsschutz durch hochwertigen Edelstahl-1.4571.

• Normkonformität: Gefertigt nach internationalem Standard DIN-2353 / ISO 8434-1.

• Montagefreundlich: Schnelle Installation durch einfache Verschraubungstechnik ohne Schweißaufwand.

Anwendungstipp: Für eine gratfreie Montage empfehlen wir die Vorbehandlung des Rohres mit einem Entgrater, um die Dichtkanten des Schneidrings nicht zu beschädigen. Passende Edelstahlrohre finden Sie ebenfalls in unserem Sortiment.

Sicherheitshinweis: Diese Verschraubung ist nicht für PTFE-Schläuche ohne zusätzliche Stützhülsen geeignet.

Diese professionelle Lösung für die Schottmontage im Maschinenbau und in der Betriebstechnik jetzt hier direkt online bestellen.

Typ Edelstahl

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
