Robuste Einschraubverbindung bis 15 bar für industrielle Pneumatiksysteme

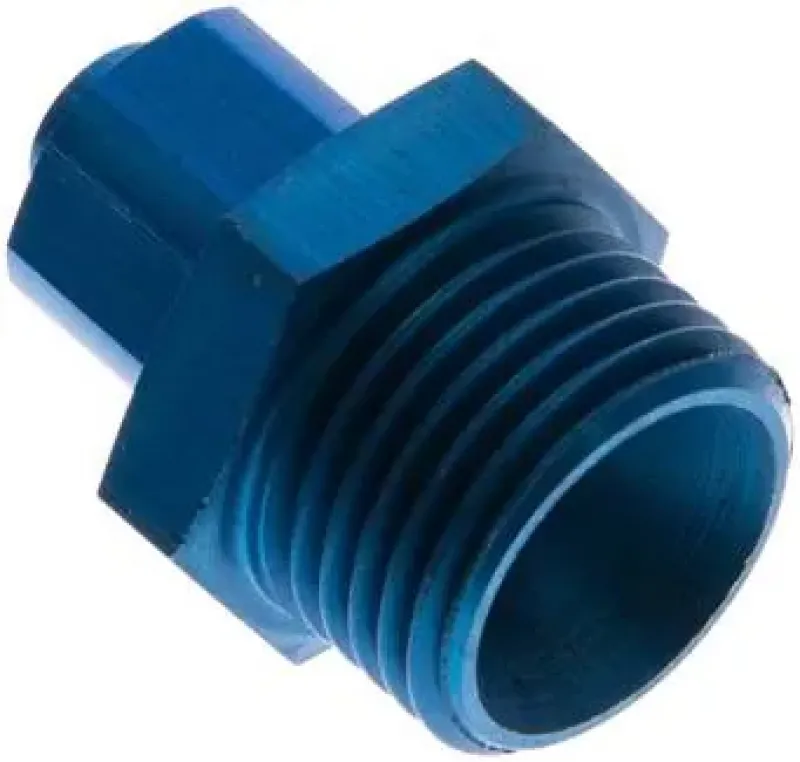

Diese gerade CK-Einschraubverschraubung aus Aluminium ist für den Einsatz in industriellen Pneumatiksystemen konzipiert, bei denen Metallkomponenten gegenüber Kunststoffteilen bevorzugt werden. Das zylindrische Außengewinde (G-Gewinde nach ISO 228) ermöglicht eine einfache Montage, bei der die Abdichtung nicht über das Gewinde, sondern über einen integrierten O-Ring (meist NBR) auf einer Planfläche erfolgt. Dieses Dichtprinzip bietet eine zuverlässige, statische Abdichtung und ermöglicht eine exakte Positionierung der Verschraubung im eingeschraubten Zustand.
Das Material Aluminium zeichnet sich durch ein geringes Gewicht bei hoher Stabilität und Korrosionsbeständigkeit durch eine schützende Oxidschicht aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 15 bar und einen Temperaturbereich von typischerweise -15°C bis +70°C ausgelegt. Die Verschraubung ist für gängige Kunststoffschläuche mit definierten Innen- und Außendurchmessern wie PU, PA und PE geeignet.
Vorteile auf einen Blick
Zylindrisches Gewinde ermöglicht eine einfache Positionierung der Verschraubung mit O-Ring-Abdichtung.
Hohe Druckbeständigkeit bis zu 15 bar, übertrifft Kunststoffe in der Leistungsfähigkeit.
Leichtbauweise Aluminium für geringes Gewicht bei gleichzeitig robuster Konstruktion.
Korrosionsbeständig durch natürliche Oxidschicht, ideal für industrielle Umgebungen.
Anwendungstipp
Zur Vermeidung von Undichtigkeiten an der Planfläche ist es wichtig, die Dichtkante des Einschraublochs vor der Montage von Schmutz und Beschädigungen zu befreien. Bei Bedarf sollte der O-Ring aus NBR auf Beschädigungen geprüft und ersetzt werden, um eine einwandfreie Funktion sicherzustellen.
Die gerade CK-Einschraubverschraubung aus Aluminium mit zylindrischem Gewinde ist eine robuste Lösung für zuverlässige pneumatische Verbindungen im Anlagen- und Maschinenbau. Jetzt online kaufen.
CK 53 A + CK 54 A = Gewindekörper in Stahl verzinkt, Überwurfmutter in Aluminium
