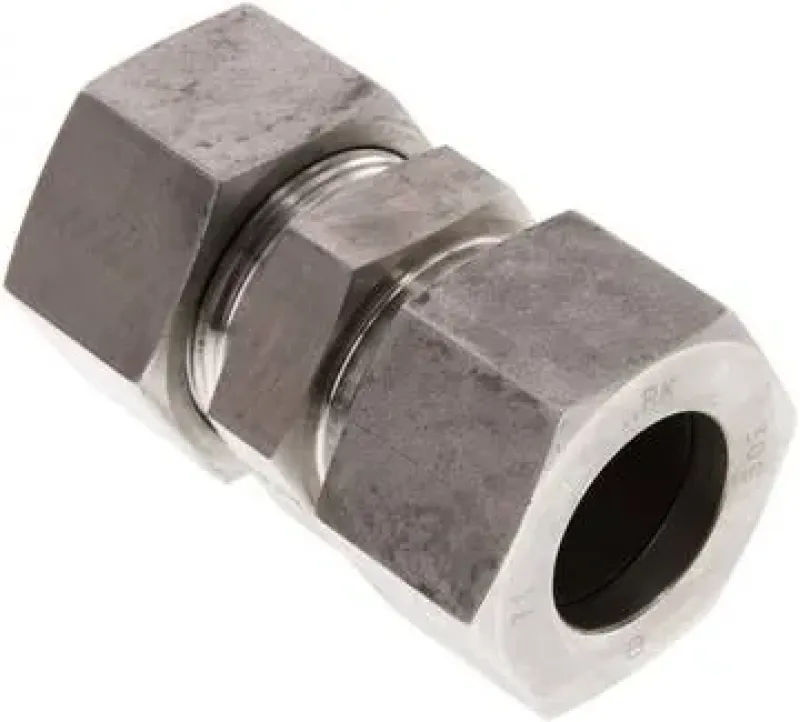

Gerade Schneidringverschraubung Edelstahl 1.4571 DIN 2353 alle Größen

Hitzebeständige Hochdruck-Rohrverbindung – V4A – bis 630 bar – inklusive Mutter und Schneidring

Die Gerade-Schneidringverschraubung nach DIN-2353 (bzw. ISO-8434-1) ist für die sichere, metallisch dichtende Verbindung von Rohrleitungen in der Hochdruck-Hydraulik konzipiert. Durch das kontrollierte Anziehen der Überwurfmutter dringt die gehärtete Kante des Schneidrings in den Rohrmantel ein und erzeugt einen formschlüssigen Aufwurf, der selbst bei extremen Vibrationen und Druckspitzen eine absolute Gasdichtheit garantiert.

Gefertigt aus säurebeständigem Edelstahl-1.4571 (V4A), ist dieses Bauteil speziell für die chemische Prozesstechnik und maritime Anwendungen optimiert. Die Verschraubung deckt je nach Ausführung (Baureihe L oder S) Druckstufen bis 630-bar ab und ist für Temperaturen bis zu 550-°C spezifiziert, ohne an mechanischer Festigkeit zu verlieren.

• Korrosionsschutz: Höchste Beständigkeit gegen aggressive Medien durch titan-stabilisierten Edelstahl-1.4571.

• Norm-Präzision: Gefertigt nach DIN-2353 zur uneingeschränkten Integration in bestehende Hydraulik-Systeme.

• Vibrationsfestigkeit: Sicherer Halt durch den doppelten Formschluss des Schneidrings bei dynamischen Lasten.

• System-Vollständigkeit: Montagefertiges Set inklusive Überwurfmutter und optimiertem Schneidring.

Anwendungstipp: Für die Verarbeitung von Edelstahlrohren empfehlen wir die Verwendung von Montagepasten auf Nickelbasis, um ein Kaltverschweißen (Fressen) der Gewinde zuverlässig zu verhindern.

Diese Gerade-Schneidringverschraubung ist der Industriestandard für ausfallsichere Verbindungen in der Hydraulik, Pneumatik und im Anlagenbau – jetzt hier direkt in der passenden Größe bestellen.

Typ Edelstahl

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
