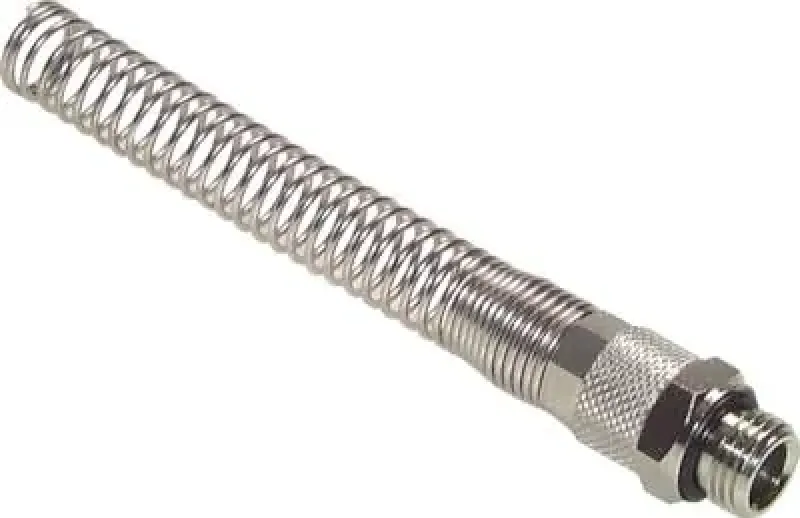

Gerade CK-Einschraubverschraubung Messing vernickelt zylindrisches Gewinde mit Knickschutz (alle Größen)

Maximale Schlauchstabilität bis 16 bar durch integrierten Knickschutz – Einzelkomponente ohne Mutter

Diese gerade CK-Einschraubverschraubung aus vernickeltem Messing wurde speziell für pneumatische Anwendungen entwickelt, bei denen Schlauchleitungen hohen dynamischen Belastungen und engen Biegeradien ausgesetzt sind. Die robuste Edelstahl-Knickschutzfeder führt den Schlauch sanft aus der Verschraubung und verhindert so effektiv das Abknicken oder Ermüden des Materials direkt am Anschlussstutzen. Die Abdichtung des zylindrischen G-Gewindes erfolgt zuverlässig über einen integrierten O-Ring auf der Planfläche des Einschraublochs.

Mit einer Druckfestigkeit von bis zu 16 bar und einer hochwertigen Vernickelung ist dieser Verschraubungskörper ideal für den dauerhaften Industrieeinsatz in bewegten Maschinenkomponenten geeignet. Da es sich um eine Einzelkomponente handelt, wird der Stutzen inklusive Knickschutzfeder, jedoch ohne die standardmäßige Überwurfmutter geliefert. Dies ermöglicht eine flexible Bestückung nach individuellen technischen Anforderungen. Das System ist für kalibrierte Kunststoffschläuche aus PA, PE oder Polyurethan optimiert.

Vorteile auf einen Blick

• Edelstahl-Knickschutzfeder bewahrt die Schlauchleitung vor mechanischer Überlastung und verlängert die Wartungsintervalle erheblich

• Messing vernickelt CW614N bietet eine exzellente mechanische Stabilität und schützt dauerhaft vor Korrosion in rauen Umgebungen

• Zylindrisches G-Gewinde mit O-Ring ermöglicht eine schnelle Montage mit definierter Einschraubtiefe ohne zusätzliches Dichtband

• Vakuumtauglichkeit erlaubt den vielseitigen Einsatz von der Standardpneumatik bis hin zu anspruchsvollen Unterdruckanwendungen

Anwendungstipp

Um die volle Schutzfunktion der Feder zu gewährleisten, sollte der Schlauch mit einem Profi-Schlauchschneider exakt rechtwinklig gekürzt werden, bevor er durch die Feder auf den Nippel geschoben wird. Bitte bestellen Sie die passende Überwurfmutter separat mit.

Die gerade CK-Verschraubung mit Knickschutz bietet eine technisch hochwertige Lösung für langlebige Schlauchverbindungen in hochdynamischen Anlagen. Jetzt online kaufen

CK 12125 KS MSV wird mit PTFE-Dichtung geliefert !

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
