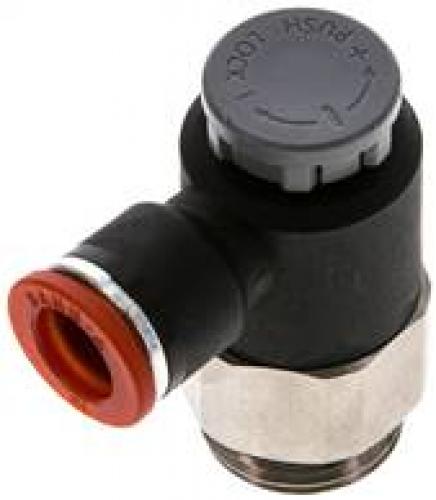

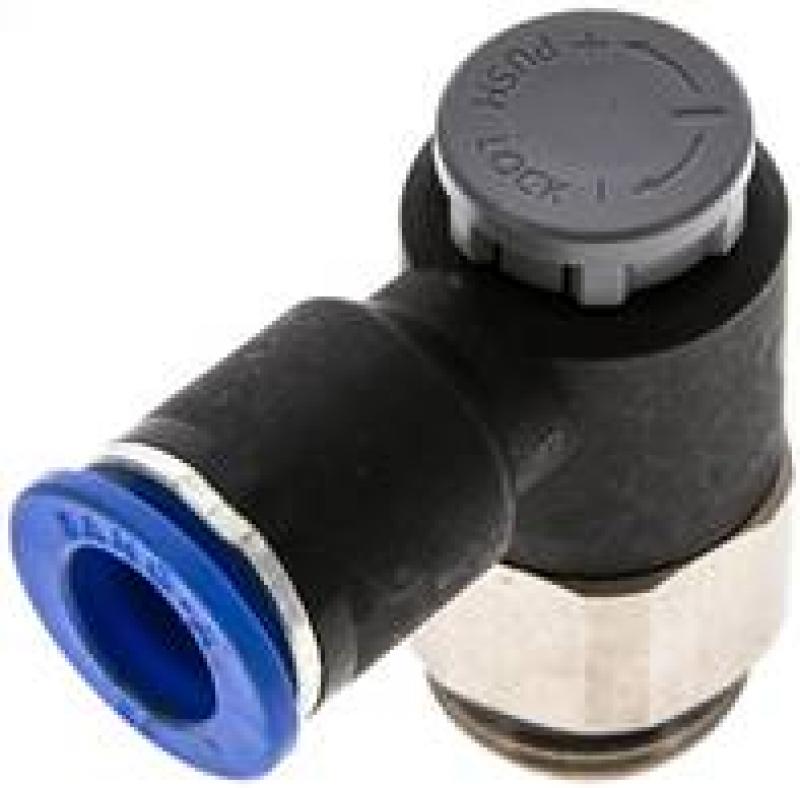

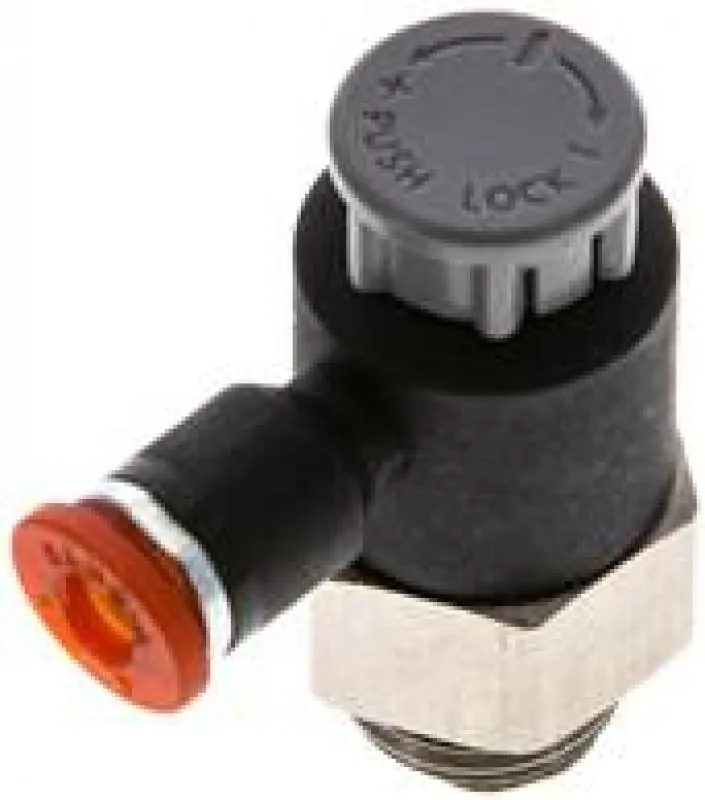

IQS Kompakt-Drosselrückschlagventile – zylindrisches G-Gewinde – alle Größen

Präzise Durchflussregelung mit integrierter Rückschlagfunktion

Die IQS Kompakt-Drosselrückschlagventile mit zylindrischem G-Gewinde (BSPP) ermöglichen eine exakt einstellbare Abluft- oder Zuluftdrosselung bei gleichzeitig freiem Durchfluss in Gegenrichtung. Dadurch lassen sich Hubgeschwindigkeiten von Pneumatikzylindern präzise regulieren, Schwingungen reduzieren und reproduzierbare Bewegungsabläufe sicherstellen.

In Durchflussrichtung erfolgt eine fein dosierbare Regulierung über die integrierte Drosselschraube, während die entgegengesetzte Strömungsrichtung über das Rückschlagventil nahezu widerstandsfrei freigegeben wird. Diese Funktionskombination ist ideal für Anwendungen im Maschinen- und Anlagenbau, in Automatisierungssystemen sowie bei kompakten Ventil- und Zylindereinheiten.

Das Gehäuse aus vernickeltem Messing sorgt für hohe Korrosionsbeständigkeit und mechanische Stabilität. NBR-Dichtungen gewährleisten eine zuverlässige Abdichtung bei typischen Pneumatikmedien wie gefilterter Druckluft oder neutralen Gasen.

Verfügbare Gewindegrößen:
G1/8, G1/4, G3/8, G1/2 (BSPP zylindrisch)

Typische technische Eckdaten (Industriestandard):

• Betriebsdruck: bis 20 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Medium: Druckluft, neutrale Gase

• Montage: Einschraubgewinde mit geeigneter Flachdichtung oder O-Ring

Sicherheitshinweis:
Die Montage darf nur im drucklosen Zustand erfolgen. Die gekennzeichnete Durchflussrichtung ist zwingend einzuhalten, um unkontrollierte Zylinderbewegungen zu vermeiden. Der Einsatz außerhalb der zulässigen Druck- und Temperaturbereiche kann zu Dichtungsversagen oder Funktionsstörungen führen.

Wählen Sie jetzt die passende Gewindegröße und optimieren Sie Ihre Pneumatiksteuerung dauerhaft und zuverlässig.

Funktionsprinzip:
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.

Medien:
Druckluft, neutrale Gase

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Vorteile:
•besonders kompakte Bauform (ca. 30% geringere Bauhöhe verglichen mit Standard-Drosselrückschlagventilen),
•einfache Verstellung ohne Werkzeug möglich,
•nach Verstellung einfach durch Drücken der Kappe arretierbar
