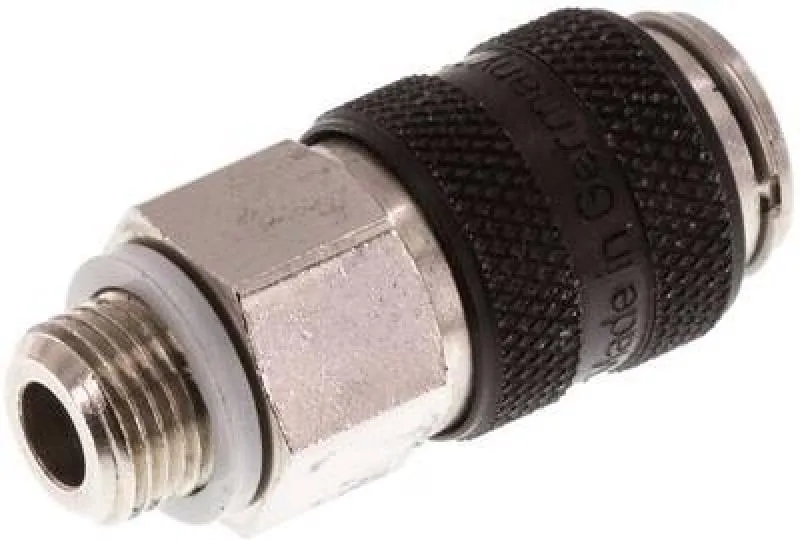

Kupplungsdosen mit Außengewinde, NW 5, Messing vernickelt, mit schwarzer Schiebehülse, verschiedene Größen

Robuste Kupplungsdosen NW 5 aus Messing vernickelt mit Außengewinde und schwarzer Schiebehülse

Unsere Schnellkupplungsdosen der Nennweite NW 5 sind für anspruchsvollere Druckluftanwendungen konzipiert. Gefertigt aus massivem Messing und anschließend hochwertig vernickelt, bieten sie eine verbesserte Oberflächenhärte und erhöhte Korrosionsbeständigkeit. Die schwarze Schiebehülse dient als optische Kennzeichnung zur Unterscheidung im Druckluftnetz.

Die Ausführung mit Außengewinde ermöglicht eine einfache und direkte Montage in bestehende pneumatische Systeme. Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Kupplungsdose mit Außengewinde und farbiger Schiebehülse.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper: Messing, Oberfläche: Galvanisch vernickelt; Schiebehülse: Kunststoff (schwarz); Dichtung: NBR.

• Anschluss: Verfügbar mit Außengewinde in G 1/8" und G 1/4" (wählbar).

• Betriebsdruck: 0 bis max. 35 bar (sowie Grobvakuum).

• Temperaturbereich: -20 °C bis max. +100 °C.

Vorteile und technische Highlights:

• Verbesserter Korrosionsschutz: Die Vernickelung schützt besser als blankes Messing.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Steckern.

• Industrie-Qualität: Gefertigt aus robustem Grundmaterial (Messing).

• Farbliche Kennzeichnung: Die schwarze Hülse ermöglicht einfache Identifikation von Druckluftkreisen im System.

Wählen Sie im Dropdown die passende Kupplungsdose NW 5 aus Messing vernickelt mit Außengewinde und schwarzer Schiebehülse, um eine zuverlässige, effiziente und optisch unterscheidbare Druckluftversorgung in Ihren Systemen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
