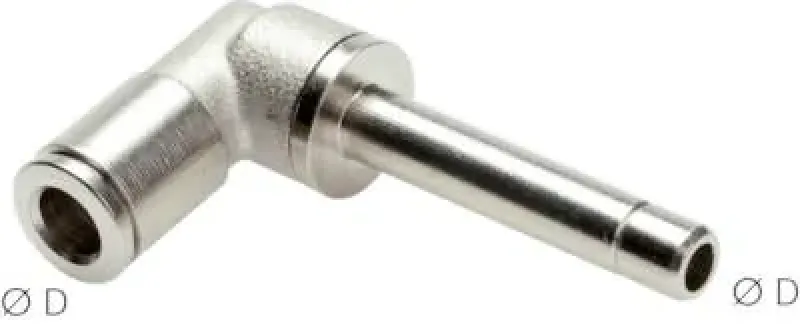

Verlängerter Steckzapfen: Montage in tiefen Bohrungen mit IQS Winkel-Steckverbinder MSV lang
Dieser IQS Winkel-Steckverbinder der Serie MSV ist mit einem verlängerten Stecknippel ausgestattet. Er ermöglicht die 90°-Umlenkung der Druckluftleitung und gleichzeitig die sichere Montage in tief liegenden oder schwer zugänglichen Steckbohrungen (z. B. in Verteilerblöcken oder Zylinderköpfen). Die robuste Bauweise aus vernickeltem Messing sorgt für hohe Langlebigkeit im industriellen Einsatz.
-
Serie: IQS (Industrie-Qualität) / Bauform Winkel mit langem Steckzapfen
-
Material: Körper und Zapfen aus Messing vernickelt
-
Schlauch-Außen-Ø (Steckseite): 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm
-
Stecknippel-Ø (Zapfenseite): 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm (gleichseitig)
-
Features: Verlängerter Einsteckzapfen
-
Druckbereich: -0,95 bar bis 15 bar (Vakuumgeeignet)
-
Temperaturbereich: -20°C bis +80°C
Anwendungsbeispiele für IQS Winkel-Steckverbinder
-
Maschinenbau: Einsatz in Verteilerblöcken oder Zylinderköpfen mit tiefen, abgesetzten Bohrungen.
-
Sonderanfertigungen: Montage durch dickere Wandungen, wo ein Standard-Nippel nicht ausreicht.
-
Industriebedarf: Optimierung von Druckluft-Installationen zur sauberen Leitungsführung an komplexen Bauteilen.
Sicherheitshinweis für die Installation
Wichtiger Hinweis: Stellen Sie sicher, dass der verlängerte Stecknippel vollständig in der Gegenbohrung sitzt, damit die interne O-Ring-Dichtung greift. Der anzuschließende Pneumatikschlauch muss ebenfalls bis zum Anschlag in den Steckanschluss eingeführt werden, um die Dichtigkeit und Auszugsfestigkeit zu gewährleisten.
Nutzen Sie die Flexibilität dieser Winkelverbinder für spezielle Einbausituationen – wählen Sie jetzt oben die passende Größe aus und bestellen Sie Ihre IQS-Komponenten direkt beim PneumatikShop.
Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)
Temperaturbereich:
-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)
Betriebsdruck:
-0,98 bis 16 bar
Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase
Vorteile:
•große Produktvielzahl, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet
Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
