IQS Steckanschluss-Einschraubtülle – G-Gewinde & metrischer Nippel – MSV – alle Größen

Übergangsstück: G-Gewinde und metrischer Nippel auf Schlauchtülle in IQS Qualität MSV

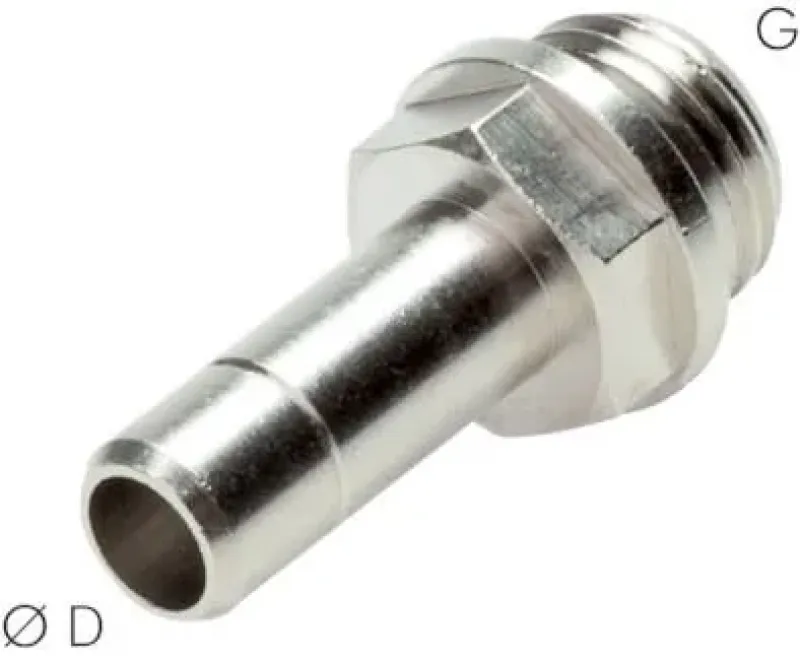

Diese IQS Steckanschluss-Einschraubtülle der Serie MSV (auch Übergangsstück genannt) dient dazu, ein bestehendes Innengewinde mit einem flexiblen PVC-Schlauch oder Gummischlauch zu verbinden. Das Bauteil verfügt über ein Außengewinde (G-Gewinde oder metrisch) und eine robuste Schlauchtülle auf der anderen Seite. Die hochwertige Vernickelung des Messingkörpers sorgt für Langlebigkeit und Korrosionsbeständigkeit.

• Serie: IQS (Industrie-Qualität) / Bauform Einschraubtülle

• Material: Körper und Tülle aus Messing vernickelt

• Gewinde (Außen): M5, M7, M8x1, M10x1, M12x1,5, G 1/8", G 1/4", G 3/8", G 1/2", G 3/4", G 1"

• Schlauch-Innen-Ø (Tülle): Passend für gängige Innendurchmesser (z.B. 4mm bis 25mm)

• Druckbereich: -0,95 bar bis 16 bar

• Temperaturbereich: -20°C bis max. +150°C (abhängig vom Schlauch)

Anwendungsbeispiele für IQS Steckanschluss-Einschraubtüllen

• Industriebedarf: Anbindung von weichen PVC-Gewebeschläuchen an fest installierte Ventile oder Verteilerblöcke mit Gewinde.

• Sanitär & Heizung: Einsatz als Adapterstück in Wasserinstallationen, wo ein Übergang von Gewinde auf Schlauch benötigt wird.

• Maschinenbau: Verbindung von Kühlmittelschläuchen an Aggregate oder Motoren.

Sicherheitshinweis für die Installation
Wichtiger Hinweis: Das Außengewinde muss für eine druckdichte Verbindung mit einem geeigneten Dichtmittel (Teflonband, Hanf oder Dichtpaste) versehen und fachgerecht eingedichtet werden. Der PVC-Schlauch muss vollständig auf die Schlauchtülle aufgeschoben und zur Sicherheit mit einer Schlauchschelle oder einem Klemmring fixiert werden.

Nutzen Sie die volle Flexibilität für Ihre Gewinde-Schlauch-Übergänge – wählen Sie jetzt oben die passende Kombination aus Gewinde und Tüllengröße aus und bestellen Sie Ihre IQS-Komponenten direkt beim PneumatikShop.

Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)

Temperaturbereich:
Hochtemperaturausführung: -20°C bis max. +150°C - Dichtung ist FKM NICHT NBR!

Betriebsdruck:
-0,98 bis 16 bar

Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase

Vorteile:
•große Produktvielzahl, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet
