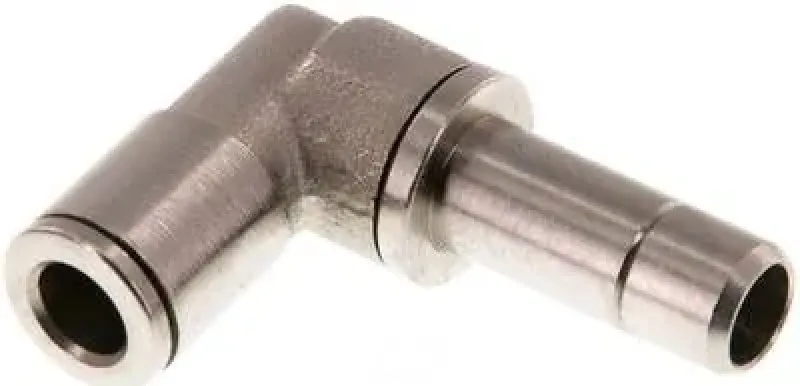

IQS Winkel-Steckverbinder mit Stecknippel – reduzierend oder gleichseitig – MSV – alle Größen

Platzsparende 90°-Umlenkung mit reduzierendem IQS Winkel-Steckverbinder MSV

Dieser IQS Winkel-Steckverbinder der Serie MSV ermöglicht die Umlenkung einer Druckluftleitung um 90 Grad bei gleichzeitiger Anpassung des Schlauchdurchmessers. Der Artikel kann als gleichseitiger Verbinder (gleicher Durchmesser) oder als reduzierender Verbinder (unterschiedliche Durchmesser) konfiguriert werden. Die robuste Bauweise aus vernickeltem Messing sorgt für hohe Langlebigkeit im industriellen Einsatz.

• Serie: IQS (Industrie-Qualität) / Bauform Winkel mit Stecknippel

• Material: Körper und Zapfen aus Messing vernickelt

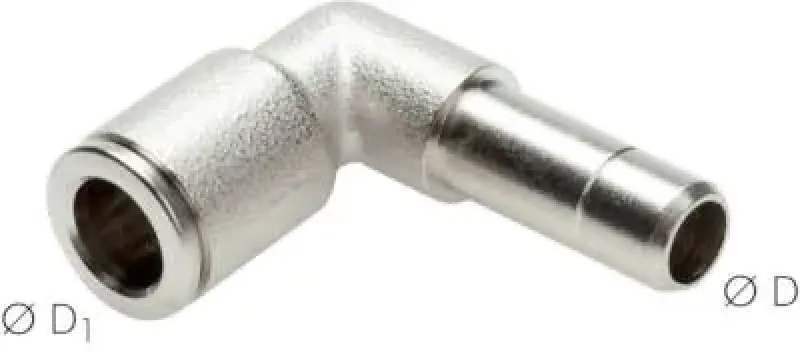

• Schlauch-Außen-Ø (Steckseite): 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm

• Schlauch-Außen-Ø (Zapfenseite): 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm (auch reduzierend)

• Druckbereich: -0,95 bar bis 15 bar (Vakuumgeeignet)

• Temperaturbereich: -20°C bis +80°C

Anwendungsbeispiele für IQS Winkel-Steckverbinder

• Automatisierungstechnik: Gezielte Reduzierung der Luftmenge im 90°-Winkel für kleinere Pneumatikzylinder oder Düsen.

• Maschinenbau: Anpassung von bestehenden, größeren Leitungen an neue Komponenten mit kleineren Anschlüssen, platzsparend um die Ecke.

• Industriebedarf: Optimierung von Druckluft-Installationen zur Vermeidung von unnötigem Materialverbrauch bei kleineren Abgängen.

Sicherheitshinweis für die Installation
Wichtiger Hinweis: Stellen Sie sicher, dass sowohl der Steckzapfen (Nippel) im Gegenstück als auch der anzuschließende Pneumatikschlauch vollständig bis zum Anschlag eingeführt werden. Achten Sie bei reduzierenden Verbindern auf die korrekte Reihenfolge der Durchmesser, um Staudruck zu vermeiden und die Dichtigkeit zu garantieren.

Nutzen Sie die Flexibilität dieser Winkelverbinder für Ihre Installation – wählen Sie jetzt oben die passende Reduzierung aus und bestellen Sie Ihre IQS-Komponenten direkt beim PneumatikShop.

Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)

Temperaturbereich:
-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)

Betriebsdruck:
-0,98 bis 16 bar

Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase

Vorteile:
•große Produktvielzahl, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet
