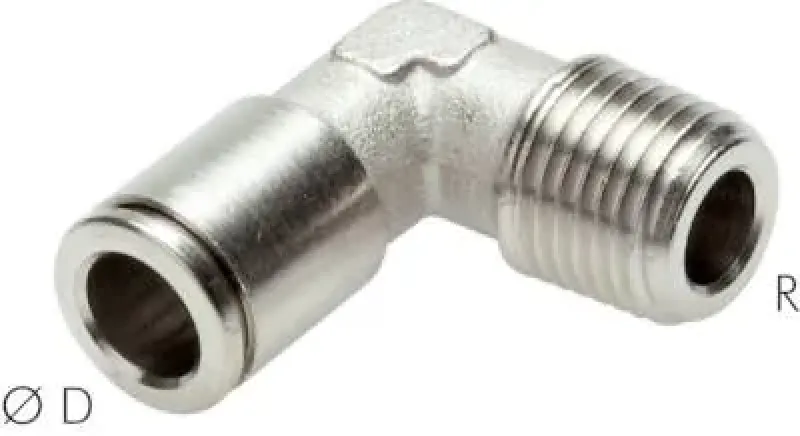

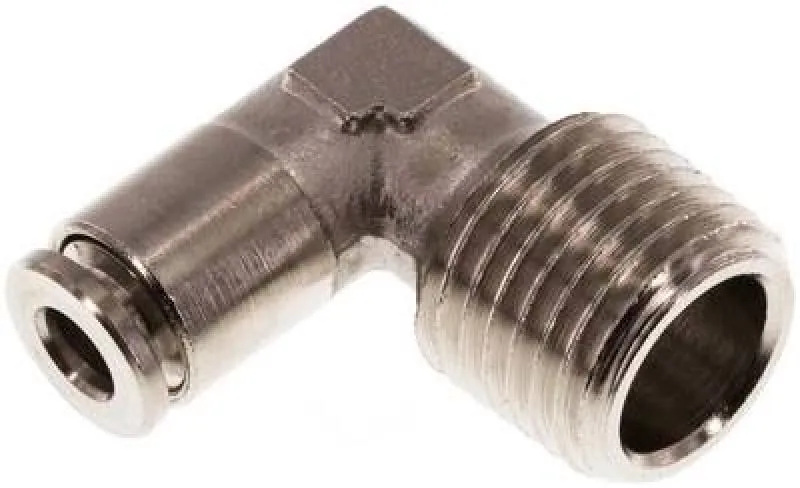

IQS Winkel-Steckverschraubung feststehend – konisches Gewinde MSV – alle Größen 4mm bis 16mm

Fester 90°-Anschluss: Konische R-Gewinde IQS Winkelverschraubung MSV

Diese IQS Winkel-Steckverschraubung der Serie MSV ist für eine dauerhaft feste Montage im 90°-Winkel konzipiert. Das konische R-Gewinde (BSPT) dichtet zuverlässig im Gewindegang ab, unterstützt durch ein bereits aufgebrachtes PTFE-Dichtmittel. Diese feststehende Bauform ist ideal für Anwendungen, bei denen die Ausrichtung des Schlauchabgangs vor der Endmontage definiert ist und maximale Robustheit gefragt ist.

• Serie: IQS (Industrie-Qualität) / Bauform Winkel feststehend

• Features: Feststehender Winkel nach der Montage (nicht drehbar)

• Schlauch-Außen-Ø: 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm

• Gewinde: R 1/8", R 1/4", R 3/8", R 1/2" (konisch nach ISO 7-1)

• Material: Körper Messing vernickelt, Lösering aus schlagfestem Kunststoff

• Druckbereich: -0,95 bar bis 15 bar (Vakuumgeeignet)

Anwendungsbeispiele für IQS Winkel-Verschraubungen

• Hydraulik (Niederdruck): Einsatz in Systemen, bei denen eine exakte Positionierung der Leitungen im 90°-Winkel erforderlich ist.

• Maschinenbau: Feste Installation an Zylinderanschlüssen oder Gehäusen, wo keine Rotation gewünscht ist.

• Industriebedarf: Robuste Alternative zur drehbaren Variante in statischen Druckluftinstallationen.

Sicherheitshinweis für die Installation
Wichtiger Hinweis: Bei der Montage muss das konische Gewinde mit dem notwendigen Drehmoment eingedichtet werden, damit die Dichtpaste im Gewindegang aktiviert wird. Die Ausrichtung des Winkels muss vor dem endgültigen Festziehen erfolgen, da die Verbindung feststehend ist. Eine Demontage erfordert oft neues Dichtmittel.

Wählen Sie die robuste Lösung für Ihre festen Winkelverbindungen – wählen Sie jetzt oben die passende Größe aus und kaufen Sie Ihre IQS-Verschraubungen direkt beim PneumatikShop.

Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)

Temperaturbereich:
-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)

Betriebsdruck:
-0,98 bis 16 bar

Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase

Vorteile:
•große Produktvielzahl, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet
