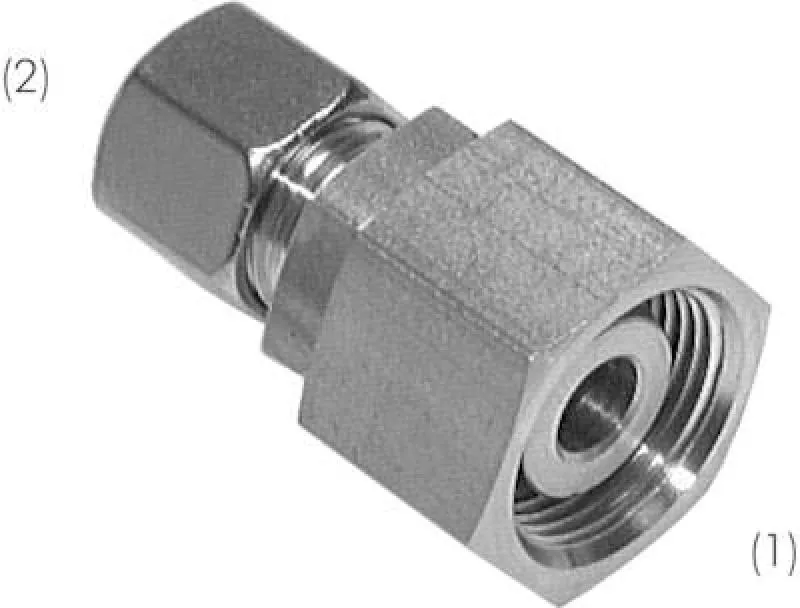

Reduziereinsätze mit Dichtkegel & O-Ring, Edelstahl 1.4571 – alle Größen

Gas- und vakuumdichte Rohrreduzierung für Hydraulik, Pneumatik und Prozessmedien nach DIN EN ISO 8434-1

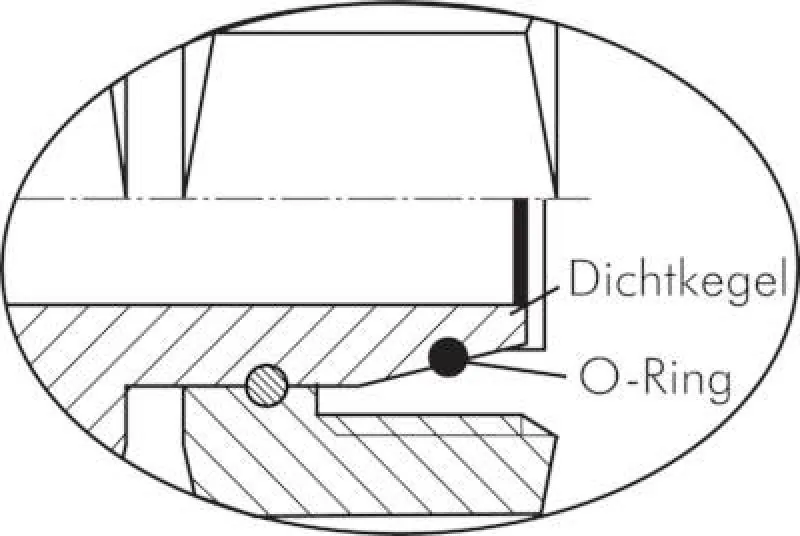

Diese Reduziereinsätze mit integrierter Elastomerdichtung aus FKM im Konus ermöglichen eine hochdichte Reduzierung des Rohrdurchmessers innerhalb einer bestehenden Schneidringverschraubung oder eines Bauteilanschlusses. Sie bieten eine robuste und absolut leckagefreie Verbindung von Präzisionsrohren mit unterschiedlichen metrischen Außendurchmessern in der Fluidtechnik. Durch die Kombination des metallischen Schneidrings mit der zusätzlichen Weichdichtung wird höchste Sicherheit bei gasförmigen Medien, im Vakuumbereich und bei kritischen Hochdruckanwendungen erzielt.

Gefertigt aus hochwertigem titan-stabilisiertem Edelstahl 1.4571 (V4A), zeichnet sich dieser Reduziereinsatz durch eine überragende Korrosionsbeständigkeit aus. Dies macht ihn zur ersten Wahl für den Einsatz in aggressiven Umgebungen der chemischen Industrie oder im Offshore-Bereich. Je nach Baureihe (L oder S) sind Betriebsdrücke bis zu 400 bar realisierbar. Die Kombination aus FKM-Dichtung und Edelstahl deckt alle Anforderungen ab – von der Standard-Pneumatik bis hin zu thermisch anspruchsvollen Prozessleitungen im Anlagenbau.

• Vielseitige Anpassung: Ermöglicht die Reduzierung von Rohrdurchmessern in bestehenden Systemen ohne kompletten Komponententausch.

• Absolute Gasdichtheit: Die FKM-Dichtung im Dichtkegel garantiert 100% Dichtigkeit bei Gasen, Luft und im Vakuum.

• Maximale Medienresistenz: Der Werkstoff Edelstahl 1.4571 bietet sicheren Schutz gegen Lochfraß und aggressive Prozessmedien.

• Platzsparende Integration: Die kompakte Bauform als Einsatz minimiert den Platzbedarf im Vergleich zu kompletten Reduzierverschraubungen.

Anwendungstipp: Beim Einbau muss der Reduziereinsatz bis zum Anschlag in den Konus der Verschraubung eingeschoben werden, bevor die Überwurfmutter des kleineren Rohres angezogen wird. Zur Schonung der Elastomere empfehlen wir eine spezielle Armaturenfettung für FKM-Dichtungen, um die Reibung beim Fügevorgang zu minimieren.

Sichern Sie die Zuverlässigkeit Ihrer Systeme mit zertifizierter Industriequalität. Diese Reduziereinsätze aus Edelstahl 1.4571 mit Elastomerdichtung bieten Ihnen die notwendige Flexibilität und Prozesssicherheit für Ihren Industriebedarf. Wählen Sie jetzt die passende Reduzierkombination sowie die Baureihe aus und profitieren Sie von einer schnellen Lieferung für Ihr nächstes Projekt – hier direkt bestellen und die Systemintegrität nachhaltig sichern.

Typ Edelstahl und NC-Verschraubung

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen und NC-Klemmringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
