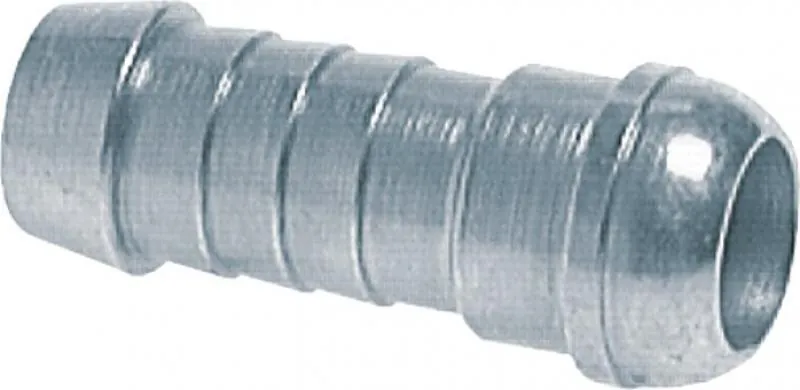

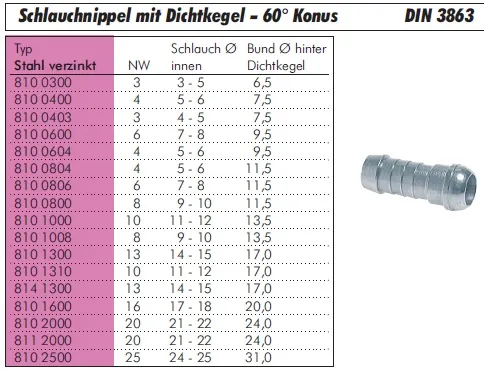

Schlauchnippel mit Dichtkegel - 60° Konus, DIN 3863, alle Größen

Der Schlauchnippel mit Dichtkegel (60° Konus) nach DIN 3863 (oft in Verbindung mit DIN 7608 genannt) ist das essenzielle Bauteil zur Herstellung einer sicheren, demontierbaren Verbindung von Niederdruckschläuchen an Bauteile mit einem konischen oder planseitigen Gegenstück. Die Abdichtung erfolgt durch den präzise gearbeiteten 60°-Dichtkegel in Kombination mit einer separat zu bestellenden Überwurfmutter. Dieses System erzeugt eine zuverlässige, flüssigkeitsdichte und gasdichte Verbindung in der Fluidtechnik.

Gefertigt aus robustem Stahl verzinkt, bietet diese Schlauchtülle guten Korrosionsschutz für den Einsatz in der Pneumatik, im Maschinenbau und im allgemeinen Industriebedarf. Die Druckbeständigkeit liegt je nach Nennweite typischerweise bei bis zu 16-bar. Der Schlauchnippel ist für die Konfektionierung mittels Presshülsen (für Öl- und Kraftstoffschläuche) oder Schlauchschellen ausgelegt. Die präzise Fertigung sorgt zudem für Vakuumtauglichkeit bei vorschriftsmäßiger Montage.

• Vielseitige Abdichtung: Der 60°-Dichtkegel dichtet zuverlässig in passenden konischen Gegenstücken oder planseitig mit Dichtung ab.

• Materialgüte: Hochwertiger Stahl verzinkt für guten Korrosionsschutz in der Druckluft-Technik und im Maschinenbau.

• Normkonformität: Gefertigt nach DIN 3863 für Kompatibilität mit gängigen Armaturen in der Hydraulik und Pneumatik.

• Anschlussfertig: Passend für gängige Schlauchinnendurchmesser (NW) in Verbindung mit metrischen oder zölligen Gewinden.

Anwendungstipp: Für die Montage muss ein passender Niederdruckschlauch auf die Tülle geschoben und anschließend mit einer Presshülse oder Schlauchschelle gesichert werden. Die Abdichtung des 60°-Konus am Gegenstück erfordert die passende Überwurfmutter und eine saubere Dichtfläche.

Sicherheitshinweis: Dieses Produkt ist für Niederdruckanwendungen konzipiert (bis ca. 16 bar). Prüfen Sie die Druckangaben Ihrer spezifischen Anwendung und die Kompatibilität des Materials (Stahl verzinkt) mit dem durchfließenden Medium vor der Installation.

Diese professionelle Schlauchtülle für Industrie, Handwerk und Fluidtechnik jetzt hier direkt online bestellen.
