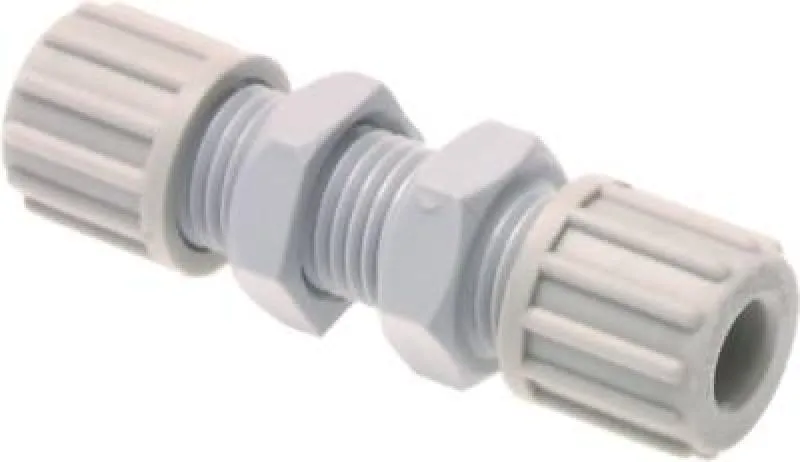

Gerade Schottverschraubung Polyamid Anschlussprinzip 1 (alle Größen)

Druckfeste Wanddurchführung bis PN16 für Schaltschrank- und Anlagenbau

Diese gerade Schottverschraubung aus Polyamid (PA) ermöglicht eine sichere und dichte Durchführung von Schlauchleitungen durch Schaltschrankwände, Gehäuse oder Montageplatten. Die Verbindung basiert auf dem robusten Anschlussprinzip 1 (Schneidring-Prinzip) an beiden Enden, bei dem ein PA-Schneidring durch das Anziehen der Überwurfmuttern eine kraftschlüssige und zugfeste Pressverbindung auf der Schlauchaußenwand erzeugt. Eine zentrale Kontermutter am Verschraubungskörper fixiert die Armatur sicher in der Schottbohrung.

Die technischen Leistungswerte umfassen eine Druckbeständigkeit von bis zu PN16 bei Raumtemperatur und einen Temperaturbereich von -20°C bis +90°C. Das Material PA gewährleistet dabei eine gute Beständigkeit gegenüber Ölen, Fetten und neutralen Medien, wie sie typischerweise in industriellen Anlagen vorkommen. Das System ist für den Einsatz mit kalibrierten Schläuchen aus PA, PE, PUR oder PVC optimiert. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• Hochfestes Polyamid gewährleistet eine hohe Druckbeständigkeit und mechanische Stabilität der Schottwandmontage

• Integrierte Kontermutter ermöglicht die einfache und sichere Fixierung der Verschraubung in der Montageplatte

• Beidseitiges Anschlussprinzip 1 sorgt für eine durchgängig zugfeste und dichte Verbindung der Schlauchleitungen

• Vibrationsfestigkeit durch robustes Design für den Einsatz im mobilen oder stationären Maschinenbau

Anwendungstipp

Für die Abdichtung zwischen Schottverschraubung und Montageplatte sollte ein O-Ring aus NBR oder FKM verwendet werden, der chemisch kompatibel mit den Umgebungsbedingungen und dem Medium ist.

Die gerade Schottverschraubung aus Polyamid bietet eine robuste und technisch ausgereifte Lösung für die professionelle Durchführung von Druckleitungen durch Gehäusewände.

Einsatzgebiet und allgemeine chemische Resistenzen
PA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien.

Betriebstemperatur:
PA: bis max. +80°C

PN (bei +20°C):
10 bar

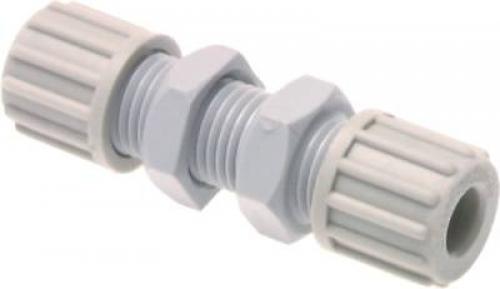

Anschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):

PA, PP, PVDF:
•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.
