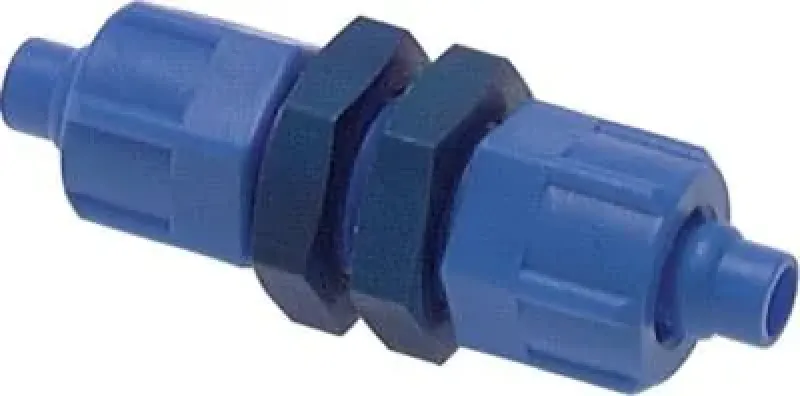

Gerade CK-Schottverschraubung Kunststoff POM Prinzip Tülle (alle Größen)

Diese gerade CK-Schottverschraubung aus Polyoxymethylen (POM) ist eine spezielle Schnellverschraubung, die für die Durchführung von Schläuchen durch Gehäusewände oder Montageplatten konzipiert ist. Sie ist besonders geeignet für Anwendungen, bei denen starke Bewegungen zwischen Schlauch und Anschluss auftreten, bei Vakuumanwendungen oder überall dort, wo sehr weiche Schläuche eingesetzt werden. Die Fixierung in der Schottbohrung erfolgt über eine zentrale Kontermutter, während die Schlauchverbindung über das robuste Tüllen-Prinzip erfolgt.

Das Material POM (Acetalpolymerisat) zeichnet sich durch hohe mechanische Festigkeit und Abriebfestigkeit aus und ist für einen Betriebsdruck von bis zu 10 bar ausgelegt. Der Temperaturbereich liegt typischerweise zwischen -10°C und +60°C. POM bietet eine gute Beständigkeit gegenüber Ölen, Benzin und neutralen Medien. Sie ist für gängige Kunststoffschläuche wie PU (Polyurethan), PA (Polyamid) und PE (Polyethylen) geeignet.

Vorteile auf einen Blick

• Sichere Verschraubung durch robuste Überwurfmutter-System, keine einfache Steckverbindung.

• Hohe mechanische Festigkeit des POM-Materials gewährleistet Langlebigkeit und große Schlagfestigkeit.

• Vakuumanwendungen durch die spezielle Bauweise für den Einsatz bei Unterdruck geeignet.

• Integrierte Kontermutter ermöglicht die einfache und sichere Fixierung in der Montageplatte.

Anwendungstipp

Für die Abdichtung zwischen Schottverschraubung und Montageplatte sollte ein O-Ring aus NBR oder FKM verwendet werden, der die Medienverträglichkeit mit dem durchfließenden Medium sicherstellt.

Die gerade CK-Schottverschraubung aus POM stellt eine robuste Lösung für zuverlässige pneumatische Verbindungen, insbesondere bei anspruchsvollen technischen Rahmenbedingungen dar.
